致远协同管理软件集群部署手册

北京致远互联软件股份有限公司

2021年08月

[前言]

本手册对协同管理系统的集群部署相关事宜进行说明。如对手册存在疑问，可与致远互联的客户服务人员联系。

系统集群配置

概要说明

协同服务支持集群部署，集群模式下使用Redis进行缓存管理，配置集群前需先安装Redis服务。可使用标准产品提供的redis服务（安装见"Redis服务"章节），也可自行安装redis服务。

通过应用配置器或S1，进行协同服务的集群配置。集群部署结构有以下注意事项：

• 集群结构支持多节点、水平集群，不支持垂直集群（多节点部署在同一服务器）；

• 集群环境，只需在主服务放置加密；

  • 集群支持MySQL、Oracle、SQLServer数据库；

  • 集群支持TomCat、WebSphere、Weblogic中间件（WebSphere、Weblogic的集群部署请参考其独立文档）；

  • 集群支持Apache、Nginx、F5等软硬件提供web负载均衡服务；

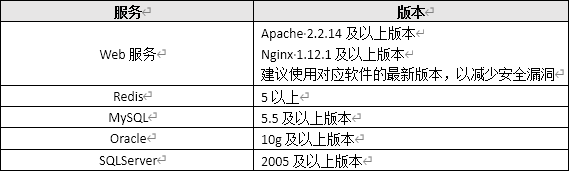

  • 集群部署结构下，各应用版本要求如下

网络拓扑

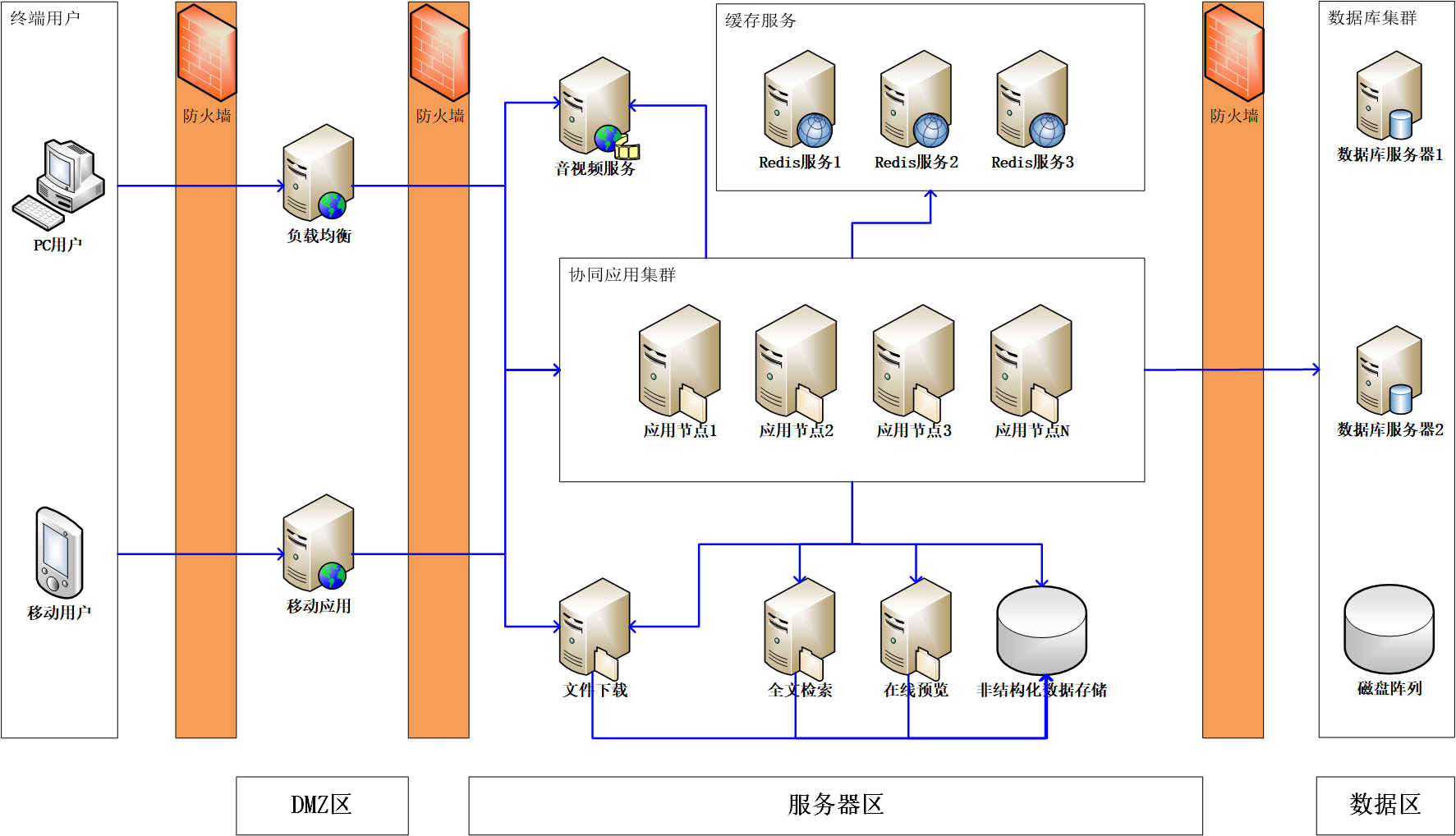

集群部署的网络拓扑示意图如下：

集群配置

• 集群配置主要有以下步骤：

• 应用集群配置：

• 主服务配置：主服务为集群环境中需放置加密、生成集群标识的服务。集群环境启动时，需先启动主服务才可启动从服务。

• 从服务配置：从服务为集群环境中启动不需加密狗、集群标识采用主服务集群标识的服务。集群环境启动时，从服务的加密及部分配置信息读取主服务对应信息。

  • Web服务配置：

• Web服务为集群环境中支持Web访问及承担负载均衡的服务。协同支持Apache、Nginx、F5（隶属F5 NetWorks公司的负载均衡设备）作为Web服务。依据实际情况，可以自由选择Web服务。关于web服务配置的注意事项，可参考web部署手册。

• 集群配置及启动时需注意事项：

  • 主、从服务的操作系统时间要求相差不超过3秒。

  • 主、从服务的IP地址必须在相同网段，即IP地址前3段需一致。

  • 涉及目录的配置项，主、从服务该目录的物理存储位置必须一致。

包含以下目录（括号中为应用配置项名称）：

公共资源目录（ctp.public.folder）：影响portal、云联、cap等应用的使用

邮件保存目录（webmail.savePath）：影响邮件应用的使用

Office转换文件目录（officeTarns.cache.folder）：影响officetrans应用的使用

注：物理存储位置必须一致，值不一定相同。

• 主、从服务的BUG补丁包及月度修复包版本必须一致（以主服务为准）。即更新补丁时需将集群中所有节点一并更新。

公共资源目录配置

集群环境下，公共资源配置会影响portal、云联、cap等应用的使用，请务必引起重视！！！

• 公共资源目录配置主要有以下步骤：

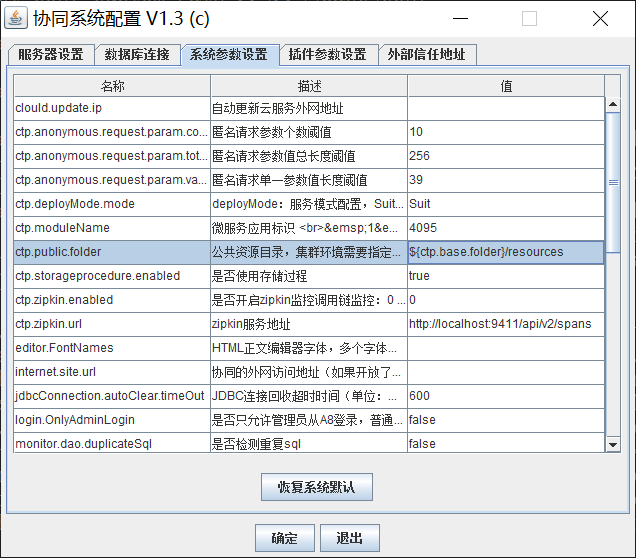

• 运行SeeyonConfig，在"系统参数设置"页签，选择"名称"项中"ctp.public.folder"选项

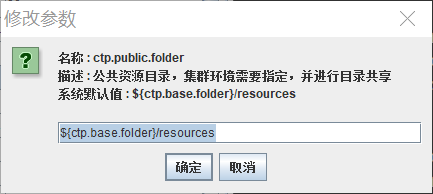

• 双击"ctp.public.folder"选项，弹出框中设置公共资源目录。将"系统默认值"替换成"共享挂载目录"。

例如：主节点的Z: \data作为共享挂载目录，主从节点服务器"ctp.public.folder"选项都要替换成Z: \data。

应用集群配置

应用的集群配置在S1的协同配置，或协同服务的SeeyonConfig中进行。

主服务配置

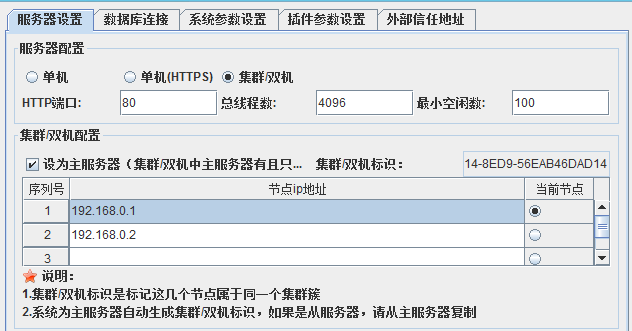

主服务的配置，步骤如下：

• 运行SeeyonConfig，在"服务器设置"页签，选择"服务器设置"项中"集群/双机"选项；

• 勾选"集群/双机配置"项中"设置当前机器为主服务器"，此时"集群/双机标识"项将自动生成集群标识（生成的标识需填写至集群其他从服务器节点）；

• 在"节点配置"项中，填写集群用到的所有节点IP地址，选择"当前节点"对应至当前服务器IP；

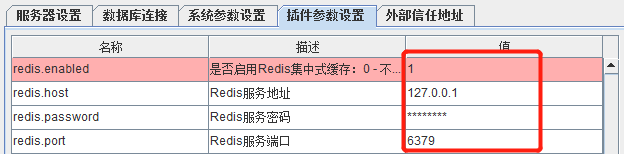

• 配置Redis参数

Redis单机模式：

从服务配置

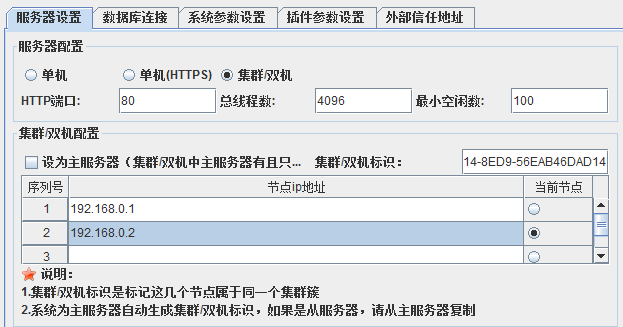

从服务的配置，步骤如下：

• 运行SeeyonConfig，在"服务器设置"页签，选择"服务器配置"项中"集群/双机"选项；

• 不勾选"集群/双机配置"项中"设置当前机器为主服务器"，

• 在"集群/双机标识"项中填写主服务器生成的集群标识；

• 在"节点配置"项中，填写集群用到的所有节点IP地址，选择"当前节点"对应至当前服务器IP；

• 配置Redis参数

• 在"系统参数设置"页签，配置webmail.savePath、officeTarns.cache.folder信息（需与主服务器对应目录的物理存储位置一致）；

• 进行SeeyonConfig其他配置；

集群其他从服务节点，可依次按照上述步骤进行配置。

• 注：SeeyonConfig的"节点配置"中需填写集群用到的所有节点IP。

Apache集群配置修改

使用Apache作为负载均衡，配置完SeeyonConfig之后，还需手动修改如下目录文件内容：

（主、从服务器都必须修改）

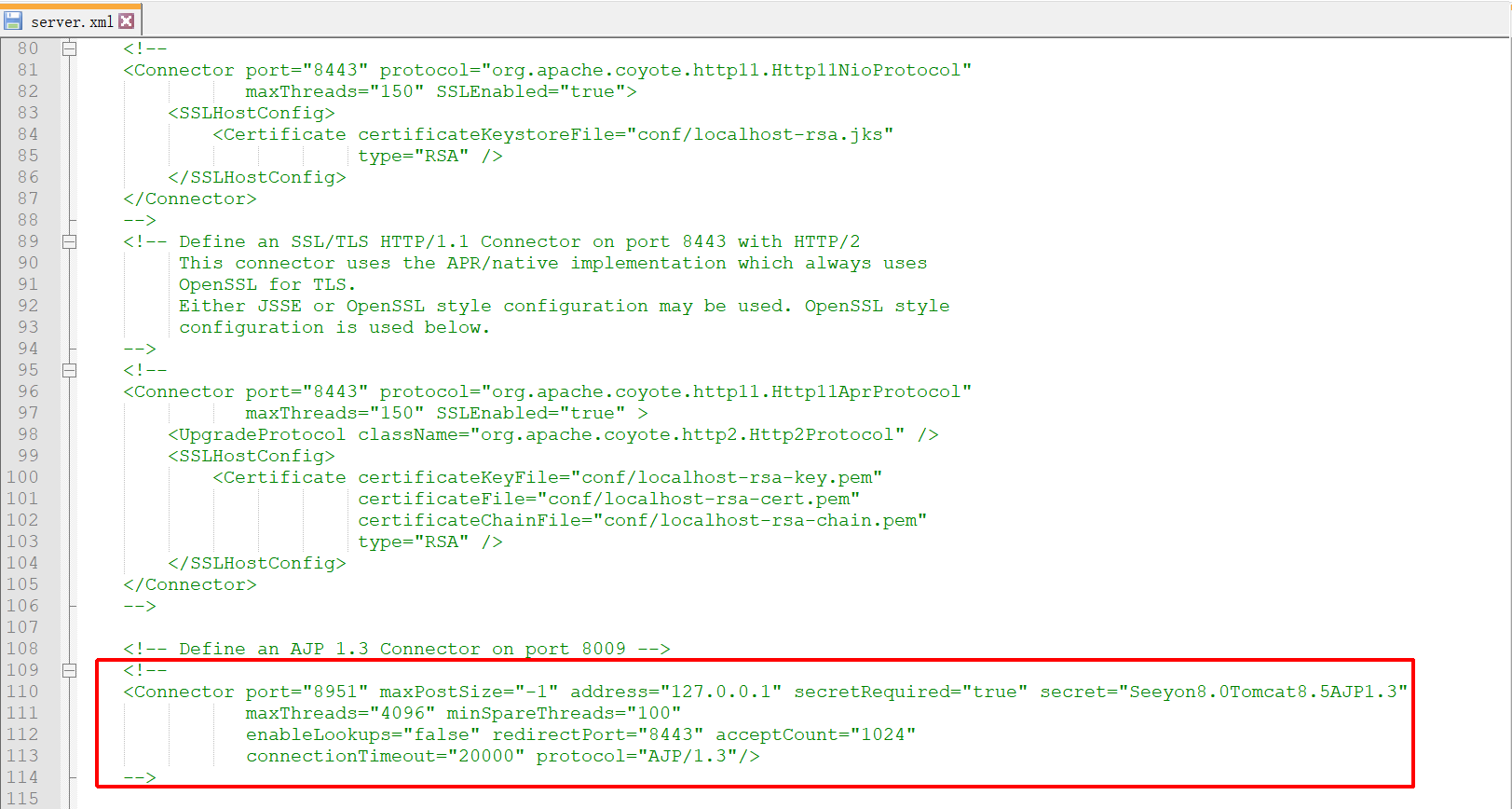

• 修改ApacheJetspeed/conf/server.xml文件：取消截图注释，设置ip地址为集群节点实际ip，secret可自定义。并在Apache的conf/workers.properties中，设置server.xml中配置对应secret密码，例如：worker.SY103.secret=Seeyon8.0Tomcat8.5AJP1.3

<Connector port="8951" maxPostSize="-1" address="127.0.0.1" secretRequired="true" secret="Seeyon8.0Tomcat8.5AJP1.3"

maxThreads="4096" minSpareThreads="100"

enableLookups="false" redirectPort="8443" acceptCount="1024"

connectionTimeout="20000" protocol="AJP/1.3"/>

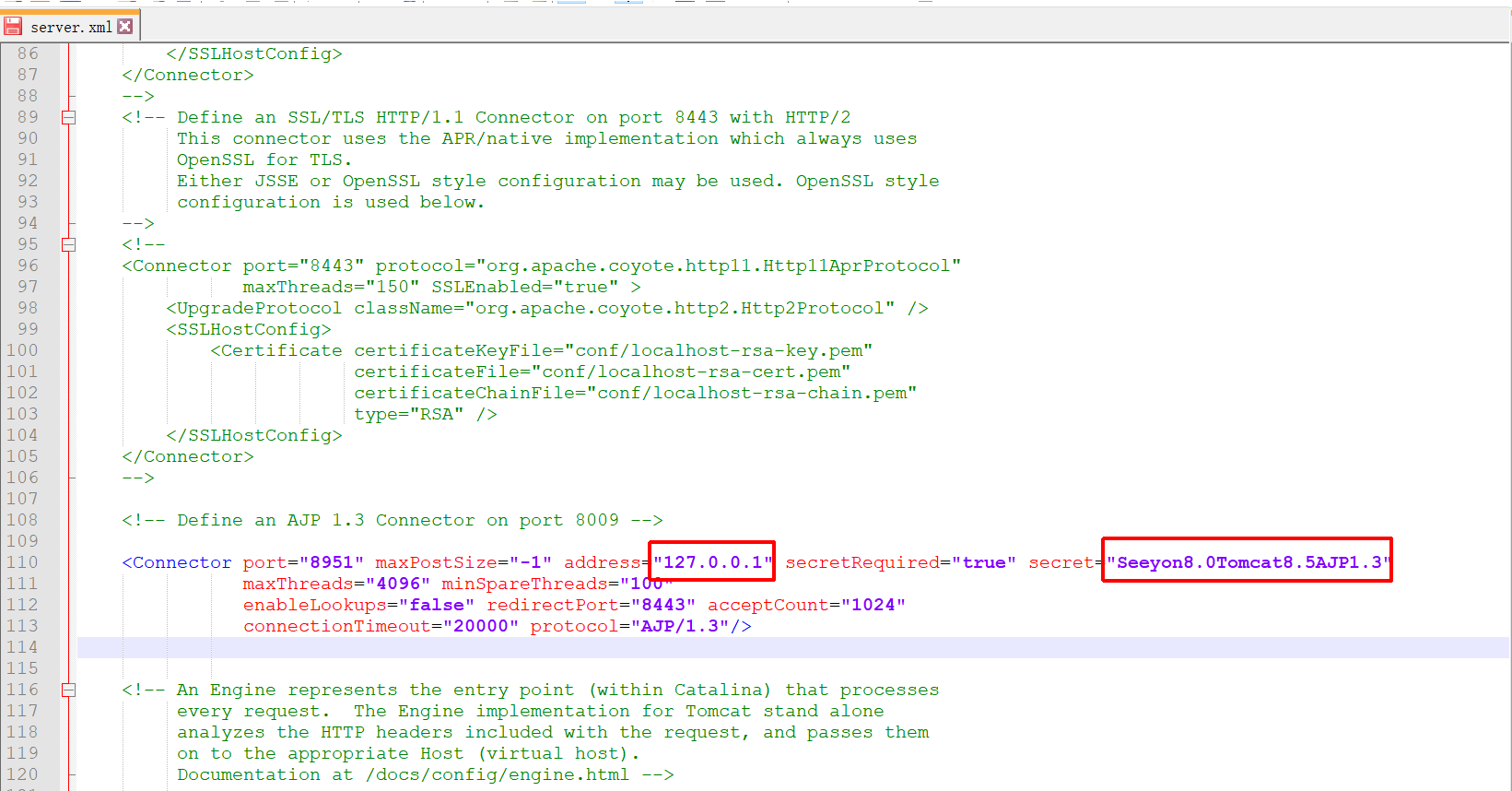

将上面代码中的address修改为服务器实际的ip地址，例如：192.168.0.103。secret可选择修改。如secret修改，那么Apache的conf/workers.properties文件内也必须修改成一致内容，如下图：

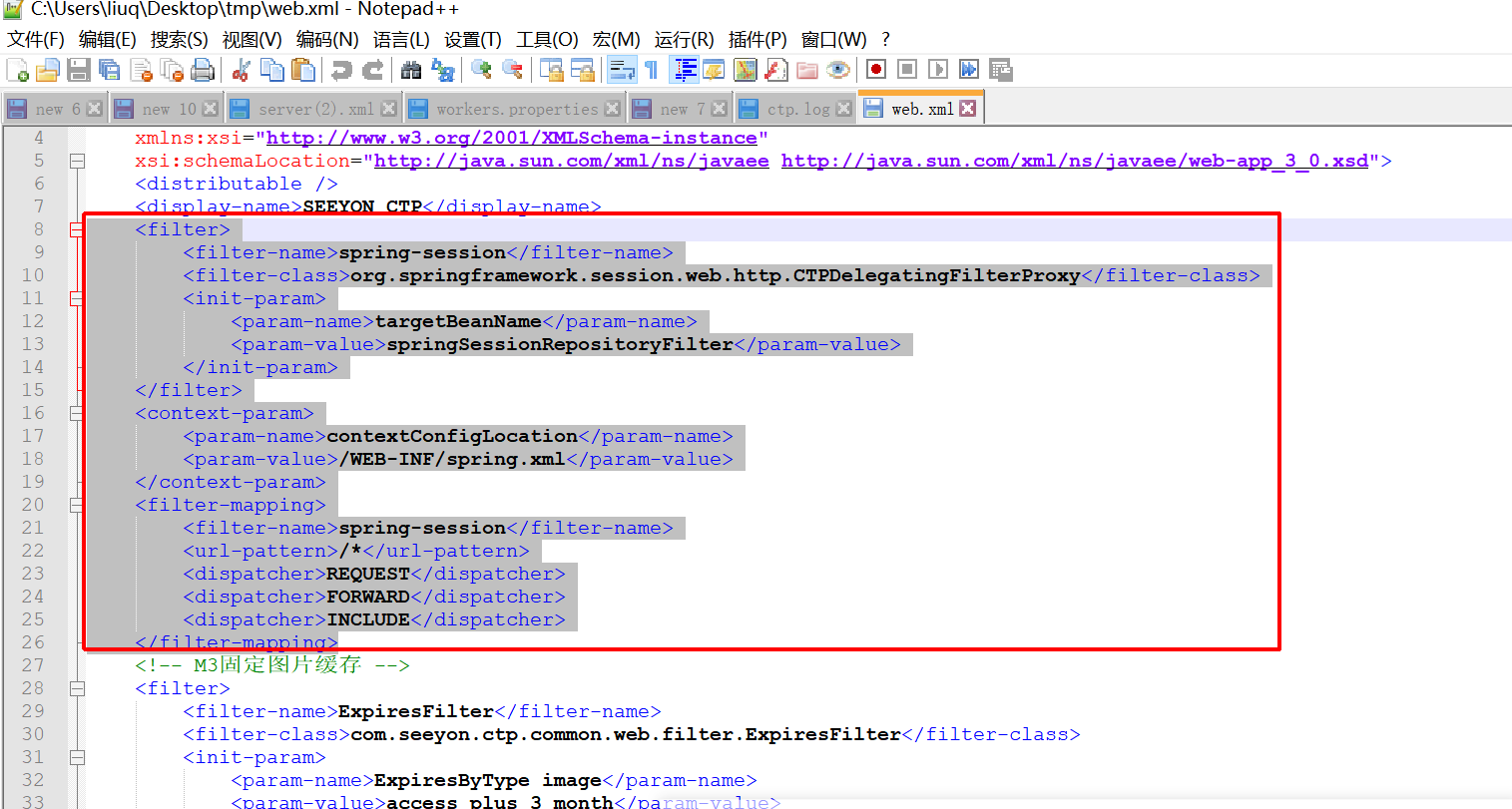

• 注释ApacheJetspeed\webapps\seeyon\WEB-INF\web.xml中spring-session内容（主、从服务器都必须修改）。手动将web.xml内如下内容注释掉，增加**<!-- XXX -->** 注释符号。

<!--

<filter>

<filter-name>spring-session</filter-name>

<filter-class>org.springframework.session.web.http.CTPDelegatingFilterProxy</filter-class>

<init-param>

<param-name>targetBeanName</param-name>

<param-value>springSessionRepositoryFilter</param-value>

</init-param>

</filter>

<context-param>

<param-name>contextConfigLocation</param-name>

<param-value>/WEB-INF/spring.xml</param-value>

</context-param>

<filter-mapping>

<filter-name>spring-session</filter-name>

<url-pattern>/*</url-pattern>

<dispatcher>REQUEST</dispatcher>

<dispatcher>FORWARD</dispatcher>

<dispatcher>INCLUDE</dispatcher>

</filter-mapping>

-->

将红色部分添加到相应位置后保存即可。

注意：修改完成后，停止集群主从节点所有协同服务，启动主节点协同服务，成功以后启动从节点协同服务。

启停服务参考产品安装维护手册服务启停章节操作，或者使用致远服务S1启停。

Redis服务

概要说明

Redis服务用于协同集群部署模式时的缓存存放。可以采用标准产品提供的redis安装程序进行安装，亦可采用已有的redis服务，要求版本为5以上。

以下章节说明标准产品提供的redis安装程序的安装配置。标准产品提供的redis仅支持Linux系统。

安装配置

系统配置

Linux系统需要调整最大进程数和最大文件打开数。执行ulimit -a命令查看open files以及max user processes属性的值，如果已经调整为65535或者更高的值，以下操作无须执行。调整配置举例：修改/etc/security/limits.conf文件，在文件末尾添加如下内容

* soft nofile 204800

* hard nofile 204800

* soft nproc 204800

* hard nproc 204800

打开新的终端执行ulimit -a命令验证是否调整成功（查询值为204800视为成功）。

安装

• 在产品独立服务安装程序目录下，执行./SeeyonRedisInstall.sh运行安装程序；

• 开始安装，选择安装路径，如：/home/redis，依次点击下一步，完成安装；

配置

修改安装后目录的redis.conf，主要调整以下内容：

---

# 增加参数requirepass，设置redis的连接密码，密码为明文设置 requirepass 密码

# 调整redis的访问ip地址，将bind 127.0.0.1调整为实际ip bind 实际ip

# 调整redis的端口（视情况定是否调整），需同步调整协同中配置的redis端口 port 6379

# 关闭 Redis RDB 持久化，注释以下四行 # save 900 1 # save 300 10 # save 60 10000 # dbfilename dump.rdb

---
