# 致远协同管理软件安装维护手册

北京致远互联软件股份有限公司

2022年03月

前言

本手册对V8.1版本协同管理系统的安装及维护相关事宜进行说明。

本版本手册不适用于早期版本的协同产品。若您正在使用协同系统的早期版本，请参阅对应版本相关手册（如V3.50、V3.20、V3.0版本）。

如对安装维护手册中相关问题存在疑问，请与致远互联的客户服务人员联系。

# 1 协同服务环境要求

# 1.1 客户端环境要求

# 1.1.1 客户端硬件配置

配件	最低配置	推荐配置
CPU	英特尔® 奔腾®4 3.0GHz以上	英特尔® 奔腾®双核 3.0GHz；Intel core双核3.0GHz；AMD 64位3.0GHz
内存	>=4G Bytes	>=8G Bytes
显示器分辨率	1280以上	1920*1080
网卡	100M	100M

# 1.1.2 客户端软件需求

名称	版本	备注
Windows操作系统	Windows 7~10	无
浏览器	IE8~11（推荐IE9以上版本）；Edge；FireFox4以上版本；Safari4以上版本（MAC系统）；Chrome12以上版本；360浏览器（极速、安全）	如果是64位系统，需要使用32位兼容浏览器（辅助程序不支持64位浏览器）；
Microsoft Office	Office2003~2016/2019	需要Office插件
WPS Office	WPS2009~2016/2019专业版	需要Office插件

说明：

非IE浏览器（包含360极速浏览器）以下情况不支持：登录页辅助安装程序、表单签章。
Office插件/电子签章：Office插件及电子签章支持的环境，请参考《金格插件适配环境要求》。

注：所有的插件都不要安装在中文目录下，特别是office插件不能安装到中文目录下。

应用定制平台（cap4应用）：

前端用户（使用应用）： IE10及以上、 chrome、 safari、 360（兼容IE10及以上、极速）、firefox

后台设计师（制作应用）：IE11及以上、chrome、 safari

Windows XP前端用户可使用chrome49 访问应用定制平台应用

# 1.2 网络环境要求

客户端：

	广域网接入带宽（bps）	局域网接入带宽（bps）
最低带宽	5M	50M
推荐带宽	10M	100M
注：带宽要求与上传、下载附件大小、音视频流量有密切关系，以上参数仅针对协同管理软件正常使用做参考。

# 2 协同服务安装启动配置

# 2.1 安装流程概述

协同服务的安装基本流程为：硬件环境准备--->安装操作系统--->安装数据库服务--->安装协同服务--->注册加密--->其他认证--->启动服务--->客户端访问。

以下对操作系统、数据库服务等相关流程中的注意事项进行说明。

# 2.2 操作系统准备

# 2.2.1 Linux环境安装准备

执行安装程序需要图形界面
赋予安装包里的文件可执行权限

chmod -R 777 【安装包路径】
修改Linux网络参数

1、在/etc/sysctl.conf文件末尾添加：

net.ipv4.tcp_fin_timeout = 30

net.ipv4.tcp_keepalive_time = 1800

net.ipv4.tcp_window_scaling = 0

net.ipv4.tcp_sack = 0

net.ipv4.tcp_timestamps = 0

2、然后执行命令重启网络服务：

  service network restart

3、在 /etc/rc.d/rc.local文件末尾添加：

echo "30">/proc/sys/net/ipv4/tcp_fin_timeout

echo "1800">/proc/sys/net/ipv4/tcp_keepalive_time

echo "0">/proc/sys/net/ipv4/tcp_window_scaling

echo "0">/proc/sys/net/ipv4/tcp_sack

echo "0">/proc/sys/net/ipv4/tcp_timestamps

修改Linux最大进程数最大文件打开数

vi /etc/security/limits.conf 编辑此文件添加以下内容

  # open files  (-n)

  * soft nofile 65535

  * hard nofile 65535



  # max user processes  (-u)

  * soft nproc 65535

  * hard nproc 65535

# 2.3 协同服务安装

# 2.3.1 注意事项

安装前，请先设置操作系统时区。协同应用服务器时区应与数据库服务器时区一致。此时区尽量与协同大部分用户所在时区保持一致。协同应用服务器时区的变化，将导致系统提示类的数据异常。

协同服务安装程序入口文件说明：

序号	安装程序文件	说明
1	SeeyonA6-1Install	A6+企业版安装入口文件
2	SeeyonA8-1Install	A8+企业版安装入口文件
3	SeeyonA8-2Install	A8+集团版安装入口文件
4	intl_SeeyonA8-1Install	A8+企业版（英语）安装入口文件
5	intl_SeeyonA8-2Install	A8+集团版（英语）安装入口文件
6	SeeyonG6-1Install	G6单组织安装入口文件
7	SeeyonG6-2Install	G6多组织安装入口文件
8	SeeyonG6NV5-1Install	G6-N单组织x86端安装入口文件
9	SeeyonG6NV5-2Install	G6-N多组织x86端安装入口文件
10	SeeyonG6SUV5-1Install	督查督办单组织安装入口文件
11	SeeyonG6SUV5-2Install	督查督办多组织安装入口文件
12	SeeyonS1Install	独立部署S1/BS安装入口文件
13	SeeyonS1Install_en	独立部署S1/BS（英语）安装入口文件

# 2.3.2 安装步骤

安装步骤：

第一歩：执行安装程序Seeyon**Install脚本文件(**根据购买的产品线进行选择)。

sh为Linux系统下安装入口（Linux下执行命令：./ Seeyon**Install.sh进行安装）；

第二步：开始进行安装。选择【我接受该许可协议条款】,选择【下一步】；
第三步：选择软件的安装路径，选择【下一步】；

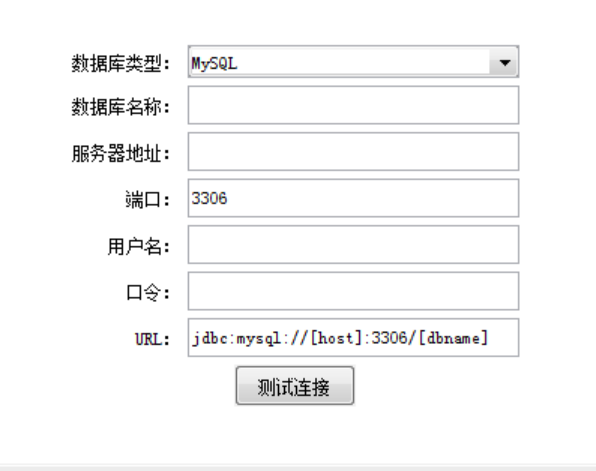

第四歩：选择数据库类型，并配置数据库连接信息（数据库类型、数据库名称、服务器地址、端口、用户名、密码），选择【下一步】；

第四步注意事项：

1、数据库类型为MySQL，输入数据库名称可以自动创建该数据库，无需手工创建，其余数据库类型需要根据手册内容提前创建数据库；

2、数据库类型为MySQL，名称禁止使用系统数据库关键字，比如mysql、temp，推荐字母开头，纯字母或者字母加数字的数据库名称，如seeyonoa、seeyondb、oav8x；

3、数据库类型为Oracle，用户名禁止使用sys、system等系统数据库用户名。

第五步：确认安装信息是否正确，选择【下一步】；

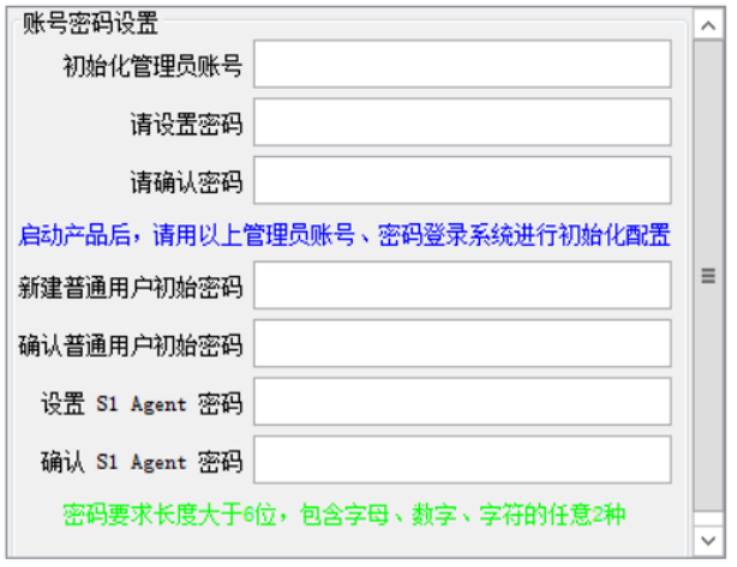

第六步：开始安装，安装完成后，出现账号密码设置界面，请填写初始化管理员账号登录名以及密码（服务启动后请使用填写的密码登录进行系统初始化）；
说明：8.1版本在安装过程中会设置一个初始化账号和密码，安装完成后只有此账号可以登录系统，通过登录初始化账号来完成初始组织建立和初始管理员角色分配，分配的管理员作为标准系统中正常使用的管理员，并且初始化账号完成设置退出系统后账号会失效。（如是升级安装则原系统中的管理员会无效，同样通过初始化账号重新分配管理员）；

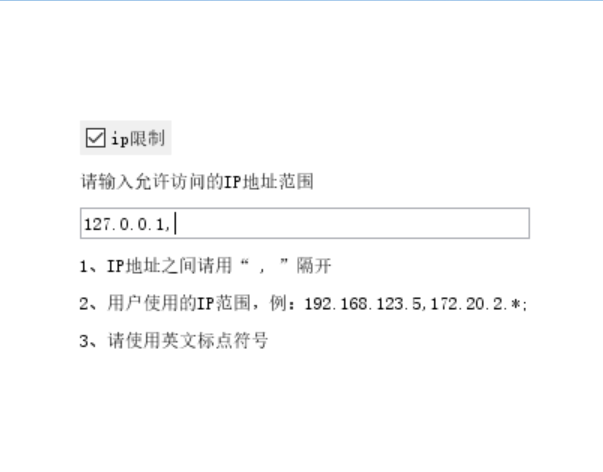

第七步：初始化安装时，出现【ip限制】设置页面，确认是否开启【ip限制】（默认不勾选）。开启后，仅ip地址范围内的机器可访问协同服务。

若需设置，勾选【ip限制】，ip地址范围填写允许访问ip信息。

无需配置则取消勾选。

注意：仅初始化安装时有此页面，修复和升级无此页面信息。

第八步：点击【完成】，退出安装程序。

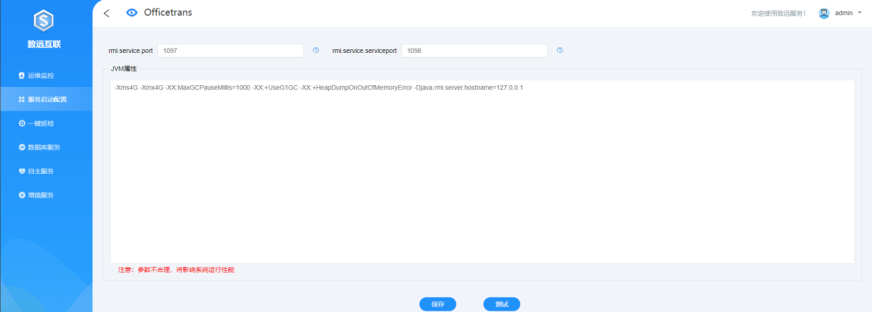

# 2.3.3 转换服务多网卡jvm配置调整

在多网卡服务器时，需要做以下配置：

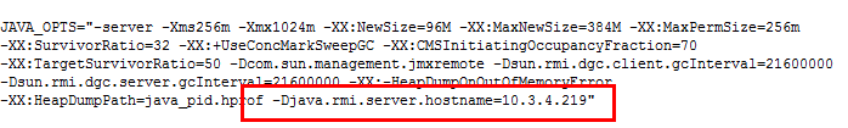

编辑OfficeTrans服务目录的startup.sh，在JAVA_OPTS值的最后增加（或者修改绑定服务的IP地址）：-Djava.rmi.server.hostname=IP地址

Linux示例（注意在引号内添加）：

# 2.4 加密注册和认证

# 2.4.1 说明

在启动协同之前需先完成加密的注册和认证；
加密信息与应用服务器绑定（如有移机等服务器变更，请联系致远商务更新加密信息）；
加密信息与产品版本绑定；
硬件加密只支持Windows、Linux系统，其他系统请使用软加密文件；
一个加密只支持一个逻辑上的协同服务；
加密支持多网卡服务器；
加密注册与更新程序只支持在Windows系统下运行；

# 2.4.2 步骤

在联网的Windows系统中运行注册认证程序
- 插入硬件加密或将软加密文件拷贝至当前系统；
- 服务器需与外网保持连接；
- 运行安装程序updateDog中的UpdateDog.exe；
- 选择对应产品线；G6产品线请选择G6V5；

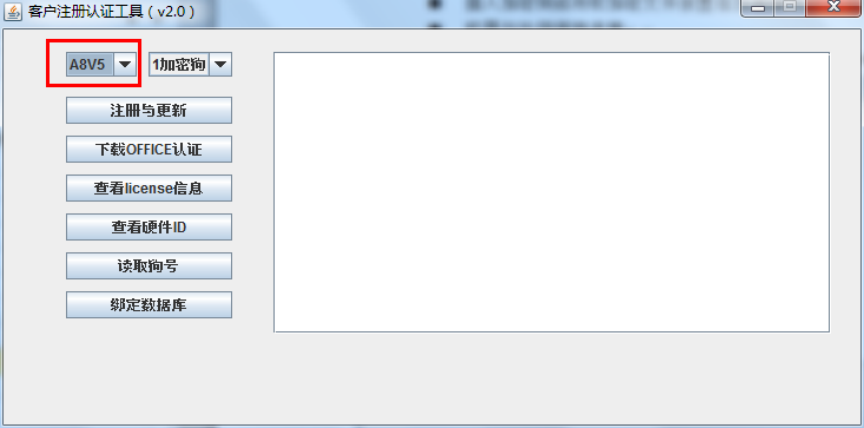

图2.2.2-1注册认证工具

注册与更新
致远商务提供硬件加密及软加密文件；
注册及更新必须连接外网；
注册及更新在使用时将弹出MAC地址输入框，支持绑定其它服务器MAC地址（如：Linux系统服务器、无法连接外网服务器）；

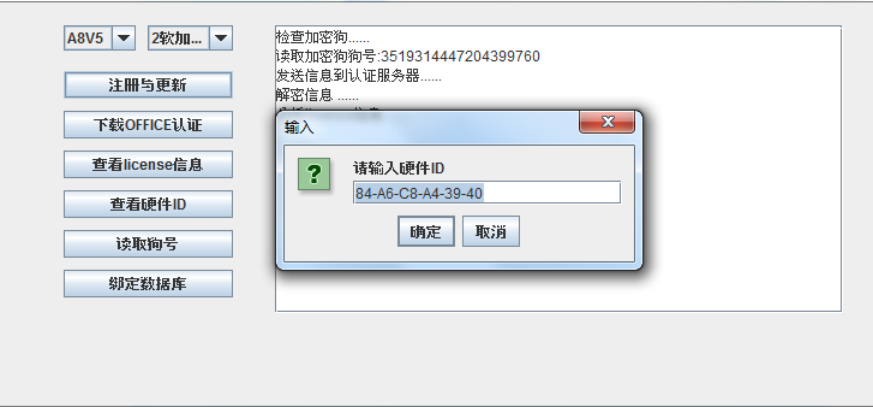

图2.2.2-2加密注册与更新

下载Office认证

下载Office插件的认证信息，需要验证硬件加密或软加密文件；

查看License信息

查看硬件加密或软加密文件的License信息；

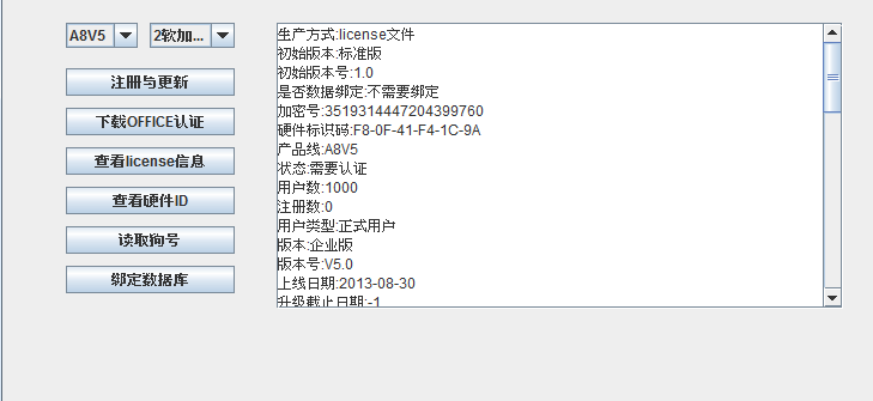

图2.2.2-3查看License信息

查看硬件ID

查看当前服务器的网卡MAC信息；

读取狗号

读取当前硬件加密或软加密文件的编号；

绑定数据库

将硬件加密或加密文件绑定产品数据库（A6、A8产品不需要绑定）；

# 2.4.3 软加密文件使用说明

对于使用软加密文件的情况，在完成了软加密文件（一般为.seeyonkey后缀的文件）的注册后，请将注册后的软加密文件拷贝至协同安装目录的base/license下（license目录不存在则新建目录）。

序号	软加密文件名（区分大小写）	版本
1	a6v5.seeyonkey	A6+企业版
2	a8v5.seeyonkey	A8+企业版/A8+集团版
3	g6v5.seeyonkey	G6+单组织版/G6+多组织版
4	a8nv5.seeyonkey	A8-N企业版/A8-N集团版
5	g6nv5.seeyonkey	G6-N单组织版/G6-N多组织版
6	g6suv5.seeyonkey	督查督办单组织版/督查督办多组织版

# 2.4.4 非Windows操作系统注册认证

对于非windows操作系统，硬件加密（或软加密文件）的注册认证，可在Windows平台下运行安装程序的UpdateDog.exe，在注册时填写需绑定的非Windows操作系统的MAC地址。

注：加密绑定的MAC地址请用"-"做分段，不能使用":"。

# 2.4.5 无外网操作系统注册认证

对于无外网操作系统，硬件加密（或软加密文件）的注册认证，在可访问外网的Windows平台下运行安装程序的UpdateDog.exe，注册时填写需绑定的无外网操作系统的MAC地址。

# 2.5 转换服务认证

自V7.0SP1版本产品加密狗中已合并OfficeTrans认证，无需再单独下载。

# 2.6 二维码认证

将二维码插件认证文件（iWebBarcode.lic文件）拷贝至协同服务的以下位置：base\license\iWebBarcode.lic

# 2.7 报表工具（帆软）认证

从致远商务获取报表工具（帆软）的认证文件（FineReport.lic），将认证文件拷贝至协同服务的以下位置：ApacheJetspeed/webapps/seeyonreport/WEB-INF/resource下。

# 2.8 服务端配置

协同服务配置可通过S1进行配置（详见S1手册），也可使用协同服务目录的配置工具进行配置（要求图形界面）。

# 2.8.1 协同系统配置工具

启动工具方式：

  Linux：【协同主目录】/ApacheJetspeed/conf/SeeyonConfig.sh

界面示例：

# 2.8.2 服务访问端口设置

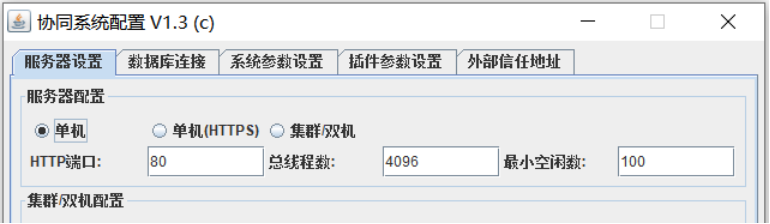

http访问端口默认为80，可以通过运行【协同系统配置工具】来更改。如下图。

# 2.8.3 协同服务Tomcat调优

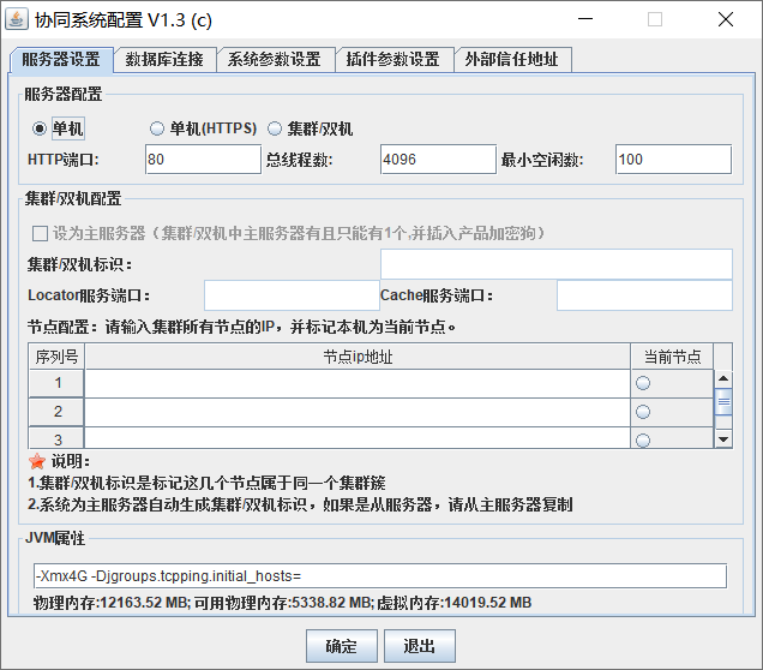

打开【协同系统配置工具】：

根据需要，选择"单机"、"集群/双机"。集群配置详见集群部署手册。

总线程数4096，最小空闲数100。无特殊要求无需修改。

# 2.8.4 协同服务JVM调优

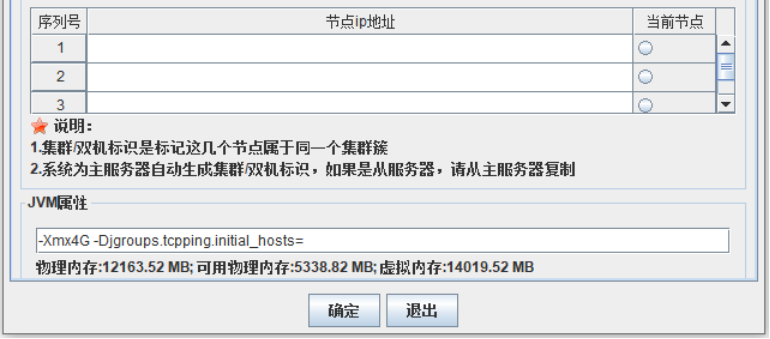

打开【协同系统配置工具】：JVM属性

对应不同并发在线用户数的JVM配置标准：

在线	系统	物理内存	-Xmx
200以下	Windows X64 Linux X64	16G+	8G
200-500	Windows X64 Linux X64	32G+	16G
500-1000	Windows X64 Linux X64	48G+	32G
1000-2000	推荐Linux X64	64G+	48G
2000-3000	推荐Linux X64	96G+	64G
3000以上	推荐Linux X64	128G+	96G

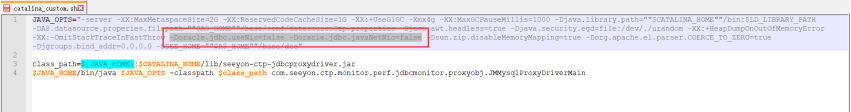

注意：针对Oracle数据库12c以及以上版本，需在协同服务部署后的ApacheJetspeed/bin/ catalina_custom.sh脚本中增加以下两项jvm参数：

-Doracle.jdbc.useNio=false -Doracle.jdbc.javaNetNio=false

# 2.8.5 连接池配置

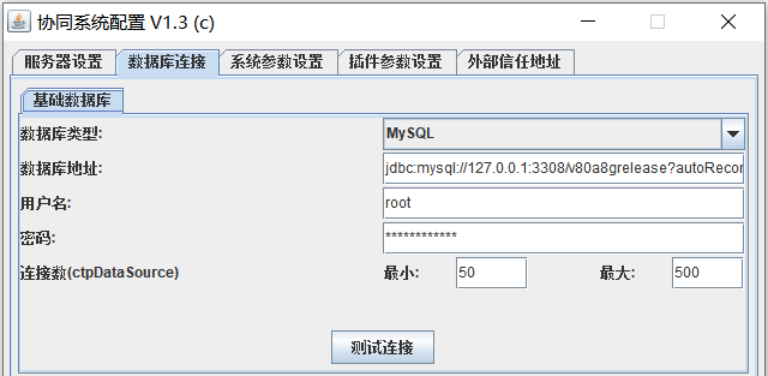

打开【协同系统配置工具】：

连接数最小、最大值的参考标准：

并发	最小	最大
200以下	50	500
200-500	50	500
500-1000	50	500
1000-2000	50	500
2000-3000	50	500
3000以上	50	500

说明：需要同步修改数据库连接数参数。

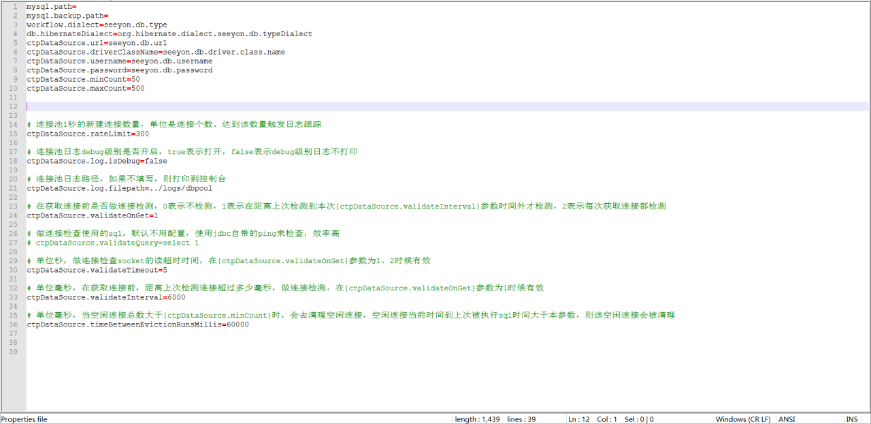

连接池配置文件位于【产品安装目录】/base/conf/datasourceCtp.properties

V8.1版本新增以下优化内容，无特殊要求无需修改。

# 连接池1秒的新建连接数量，单位是连接个数。达到该数量触发日志跟踪

ctpDataSource.rateLimit=300

# 连接池日志debug级别是否开启，true表示打开，false表示debug级别日志不打印

ctpDataSource.log.isDebug=false

# 连接池日志路径，如果不填写，则打印到控制台

ctpDataSource.log.filepath=../logs/dbpool

# 在获取连接前是否做连接检测，0表示不检测，1表示在距离上次检测到本次{ctpDataSource.validateInterval}参数时间外才检测，2表示每次获取连接都检测

ctpDataSource.validateOnGet=1

# 做连接检查使用的sql，默认不用配置，使用jdbc自带的ping来检查，效率高

# ctpDataSource.validateQuery=select 1

# 单位秒，做连接检查socket的读超时时间，在{ctpDataSource.validateOnGet}参数为1、2时候有效

ctpDataSource.validateTimeout=5

# 单位毫秒，在获取连接前，距离上次检测连接超过多少毫秒，做连接检测。在{ctpDataSource.validateOnGet}参数为1时候有效

ctpDataSource.validateInterval=6000

# 单位毫秒，当空闲连接总数大于{ctpDataSource.minCount}时，会去清理空闲连接，空闲连接当前时间到上次被执行sql时间大于本参数，则该空闲连接会被清理

ctpDataSource.timeBetweenEvictionRunsMillis=60000

# 2.8.6 加密共享

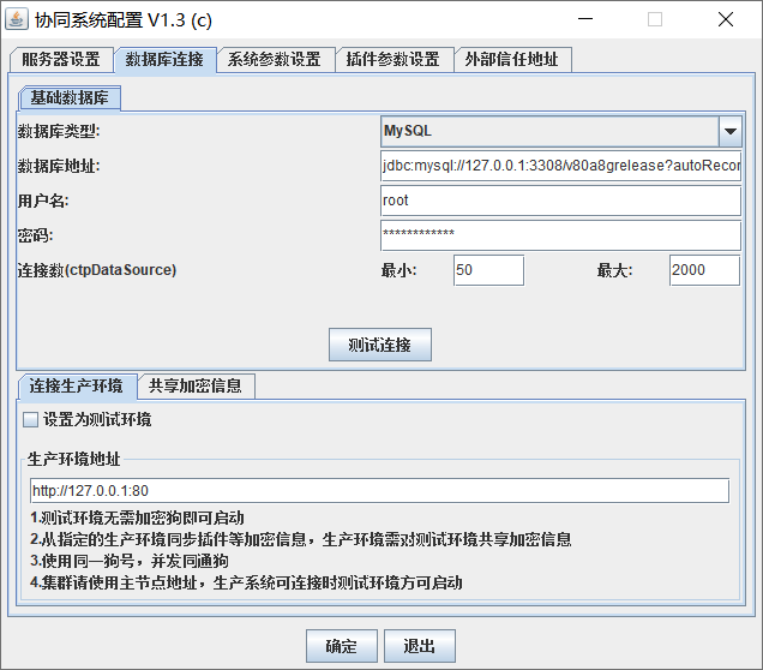

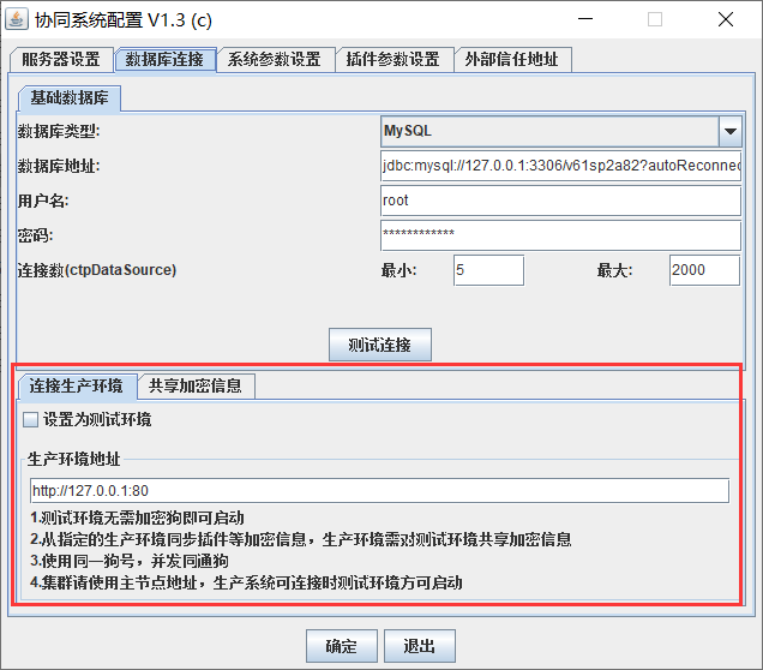

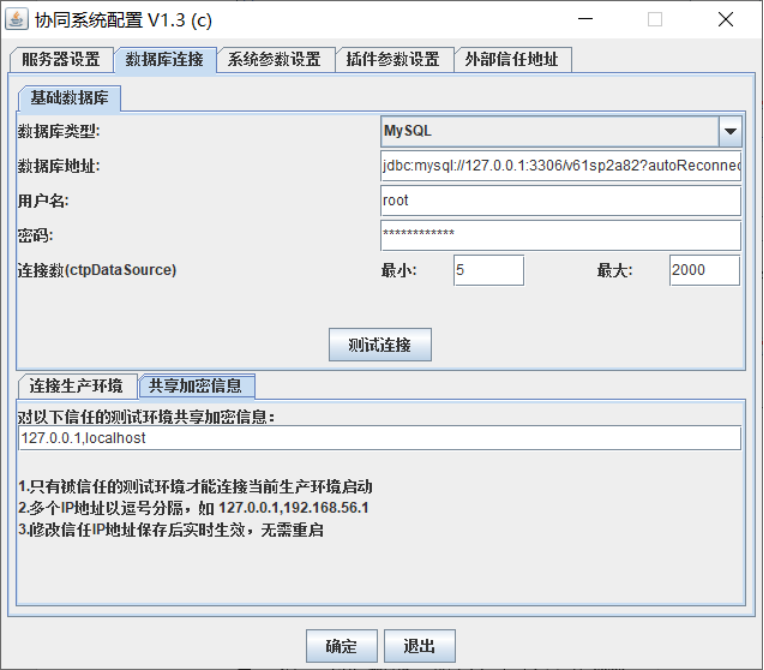

正式环境加密信息支持共享，支持同一产品多套测试环境。配置入口在协同系统配置工具。

默认为正式环境，且共享加密信息仅允许本机访问。若需其它服务器访问，则填写对应服务器的ip地址，多个ip地址间用逗号隔开。变更配置后需要重启服务后生效。

测试环境，勾选【连接生产环境】的【设置为测试环境】选项，填写正式环境的访问方式，启动服务即可从正式环境获取加密信息。

# 2.8.7 系统参数配置

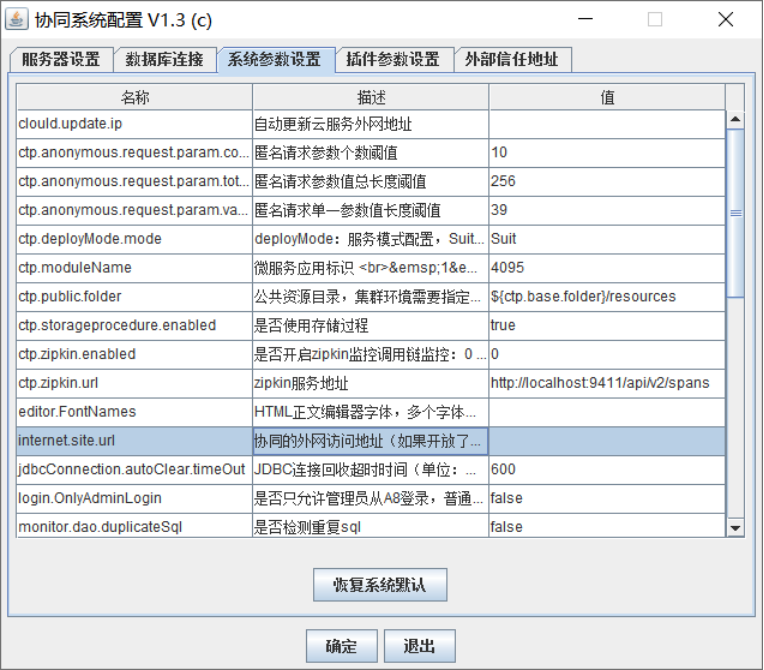

通过【协同系统配置工具】来进行系统参数配置，示例如下：

配置协同访问地址
- 名称：internet.site.url
- 值： URL地址，如http://a8.***.com,https://a8.***.com
- 描述：用于消息通知到邮件系统，在正文中等直接点击打开协同正文的链接地址
配置上传附件大小
名称：fileUpload.maxSize
值：52428800
描述：允许上传文件的大小：单位是byte
配置正文中上传图片的大小
名称：fileUpload.image.maxSize
值：1048576
描述：允许上传图片的大小：单位是byte
配置每条短信支持的最大字节数
名称：mobile.largestNum
值：120
描述：根据当前的短信服务商，每条短信支持的最大字节数，单位bytes
配置邮件目录
名称：webmai.savePath
值：${ctp.base.folder}/webmail
描述：邮件保存目录，如D:/data/mail（注：${ctp.base.folder}是系统缺省路径），系统默认值是${ctp.base.folder}/webmail
配置Office转换目录
名称：officeTarns.cache.folder
值：${ctp.base.folder}/officetrans
描述：Office转换文件目录，存放Office文件的HTML缓存，系统默认值${ctp.base.folder}/officetrans

# 2.9 启动协同服务

# 2.9.1 Linux启动

用cd命令到【协同主目录】/ApacheJetspeed/bin/ 目录下，启动协同服务：

nohup ./startup.sh >/dev/null 2>&1 &

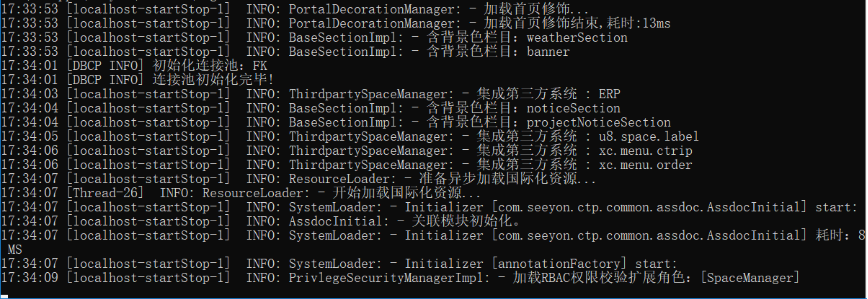

查看启动过程控制台输出

tail -f ../logs/catalina.out

用cd命令到【协同主目录】/OfficeTrans目录下，启动Office转换服务：

nohup ./startup.sh >/dev/null 2>&1 &

# 2.10 客户端配置

系统访问

http://应用服务IP地址。如果端口号不是80，则在IP地址后面加端口号。例如：http://172.20.2.20:8080

配置IE环境

打开登录页，点击登录页的"辅助程序安装"，依次安装所需要的客户端插件。

# 2.11 系统预置的用户

角色	登录名（安装过程中可设置）	密码（安装过程中可设置）
初始化管理员（所有版本）	init-admin	默认为123456

# 2.12 日志

安装日志存放在安装后产品目录下Logs文件夹，如：/data/Seeyon/A8/Logs；
启动日志存放在安装后产品的ApacheJetspeed/logs、logs_sy目录。

# 2.13 移动端访问说明

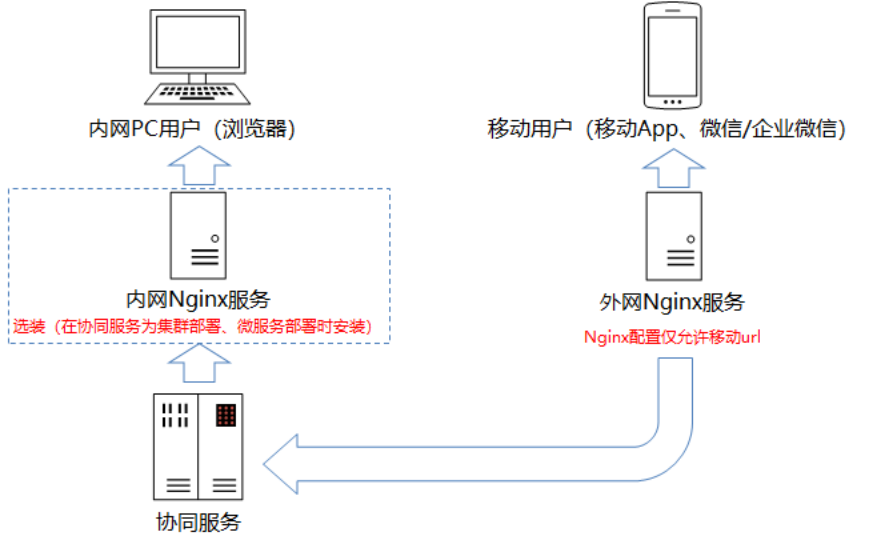

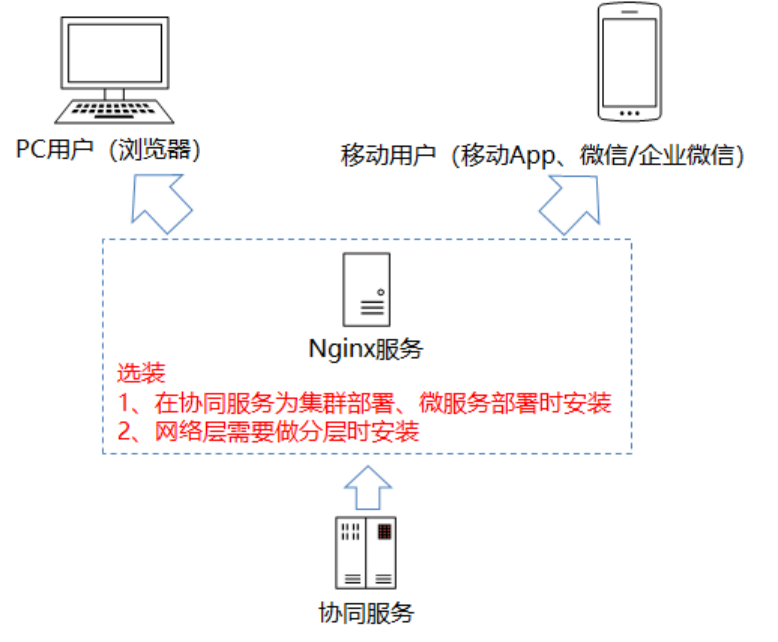

移动端App可直接访问协同服务，端口同pc端访问端口。

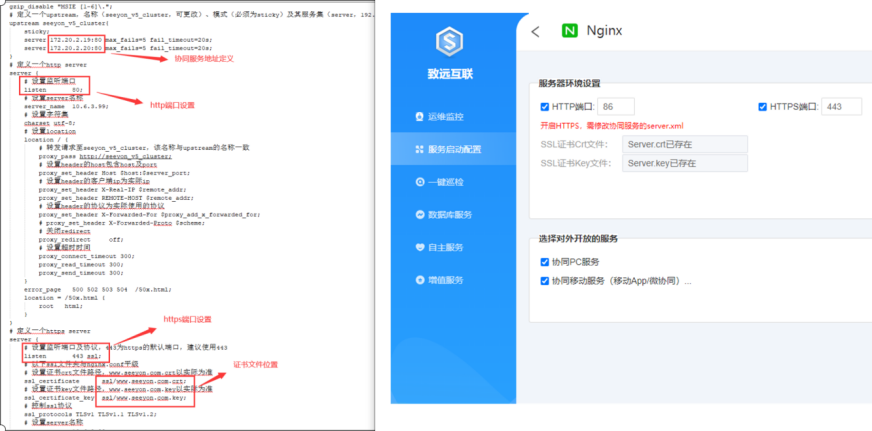

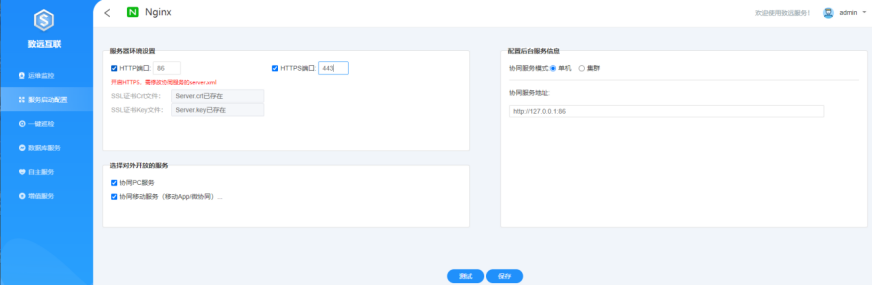

若需要分离部署移动服务，则安装产品提供的Nginx程序，并通过S1进行移动端访问配置。

# 3 致远服务S1

S1支持协同及相关服务的服务启停、参数配置、运维监控及相关运维工具，产品安装后预置S1程序。详细的说明见S1的安装维护手册和用户操作手册。

# 4 服务启动停止

本章节简要说明协同服务、OfficeTrans、数据库服务的启动、停止。

# 4.1 启动过程

# 4.1.1 数据库启动

# 4.1.1.1 Oracle11GR2 数据库启动

Linux启动

> #su - oracle
> $lsnrctl start
> $sqlplus / as sysdba
> Sql\> startup
> Sql\> exit

# 4.1.1.2 SQLServer数据库启动

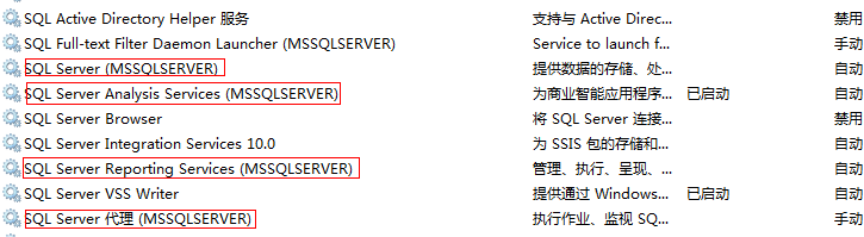

在Windows环境下启动如下服务即可：

# 4.1.1.3 MYSQL 数据库启动

Linux系统启动示例：

mysqld_safe -defaults-file=/etc/my.cnf

# 4.1.1.4 PostgreSQL 数据库启动

Linux下执行pgsql13.3/bin下的zz_start.sh启动脚本。

./zz_start.sh

# 4.1.2 转换服务启动

# 4.1.2.1 Linux启动方式

启动

用cd命令到【协同主目录】/OfficeTrans目录下，启动Office转换服务：

nohup ./startup.sh \>/dev/null 2\>&1 &

# 4.1.3 应用服务启动

# 4.1.3.1 Linux环境

启动

用cd命令到 【协同主目录】/ApacheJetspeed/bin/ 目录下，启动协同服务：

./startup.sh

# 4.2 关闭过程

# 4.2.1 应用服务停止

# 4.2.1.1 Linux环境

停止
方法一：

登录系统管理员账号，使用协同的服务停止通知，时间到后服务自动停止；

方法二：

结束java进程，在终端命令行执行以下命令：

ps -ef|grep java

找到在【协同主目录】的java进程pid号，执行以下命令：

Kill -15 进程pid号

# 4.2.2 转换服务停止

# 4.2.2.1 Linux环境

停止

结束java进程，在终端命令行执行以下命令：

ps - ef|grep java

找到在【协同主目录】/OfficeTrans的java进程pid号，执行以下命令：

Kill -15 进程pid号

# 4.2.3 停止数据库

# 4.2.3.1 Oracle 数据库停止

Linux关闭数据

#su - oracle

$lsnrctl stop

$sqlplus / as sysdba

Sql> shutdown immediate

Sql> exit

# 4.2.3.2 SQLServer数据库停止

在Windows环境下启动如下服务即可

# 4.2.3.3 MySQL 数据库停止

停止命令：mysqladmin -uroot -p数据库密码 shutdown

# 4.2.3.4 PostgreSQL 数据库停止

Linux下执行pgsql13.3/bin下的zz_shutdown.sh停止服务脚本。

./zz_shutdown.sh

# 5 部署配置各独立服务

协同应用服务之外，可独立部署的服务、最低建议配置（根据实际业务情况，可进行合并或优化调整）及服务用途见以下清单：

序号	服务名称	最低配置	主要用途
1	全文检索服务	CPU：8C内存：16G	协同内的全文检索功能支持结构化、非结构化的内容检索
2	OfficeTrans服务	CPU：8C内存：16G	在线预览服务，支持office类文档的在线查看
3	音视频服务	CPU：8C内存：16G带宽：10M	音视频的解码、播放
4	文件下载服务	CPU：8C内存：16G带宽：10M	独立的文件下载服务配置后，文件下载时使用此服务

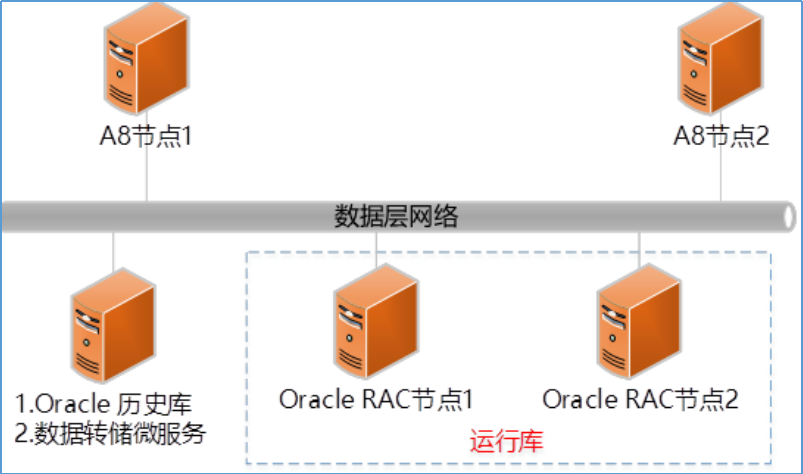

5	数据转储服务	CPU：8C内存：16G	历史数据转储时使用的服务
6	V-Join泛组织管理平台	CPU：8C内存：16G	V-Join泛组织管理平台
7	WEB服务	CPU：8C内存：16G	Apache HTTP Server或者nginx反向代理提供以下服务单机/集群https访问集群负载均衡服务
8	Redis缓存服务	CPU：8C内存：16G	集群缓存服务

# 5.1 全文检索服务（必须）

# 5.1.1 概要说明

使用与协同应用服务版本一致的全文检索服务；
全文检索服务支持Windows、Linux系统；
使用全文检索必须部署独立的全文检索服务；
使用全文检索安装程序安装全文检索的独立服务，建议安装在独立的服务器上。

# 5.1.2 安装配置

# 5.1.2.1 安装

执行./SeeyonSearchserviceInstall.sh运行安装程序；
开始安装，选择安装路径，如：/data/Seeyon/SearchService，依次点击下一步，完成安装；注意不能部署于/root或者其子目录下（影响全文检索服务启动）。

# 5.1.2.2 配置

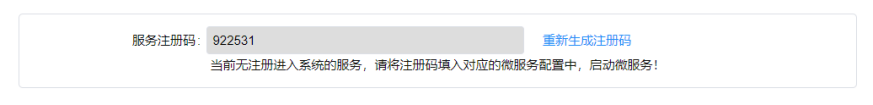

第一步：登录系统管理员账号，进入"全文检索设置"界面，选择"远程模式"，查看并记录下服务注册码。

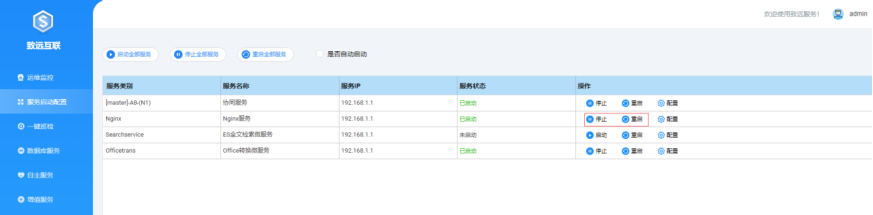

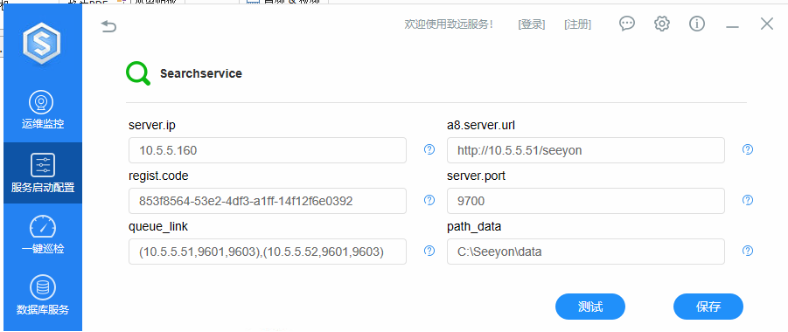

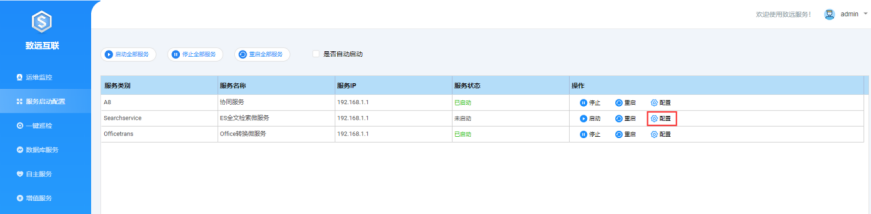

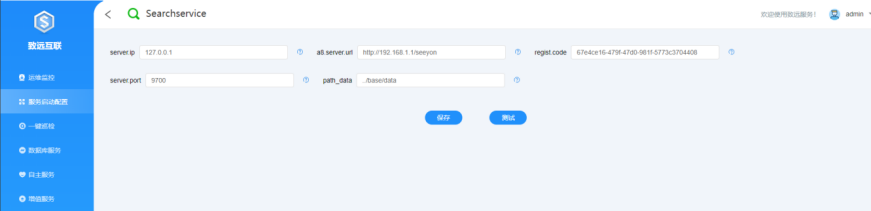

第二步：若已安装S1，可在S1的"服务启停配置"中，进行全文检索配置：

非集群环境配置：

server.ip：全文检索服务器的 ip 地址，分离部署需要设置实际ip，如10.5.5.160，集中部署可使用本机地址127.0.0.1

a8.server.url：协同服务的访问地址，注意带应用上下文/seeyon。如果不是80端口则必须将端口号加上

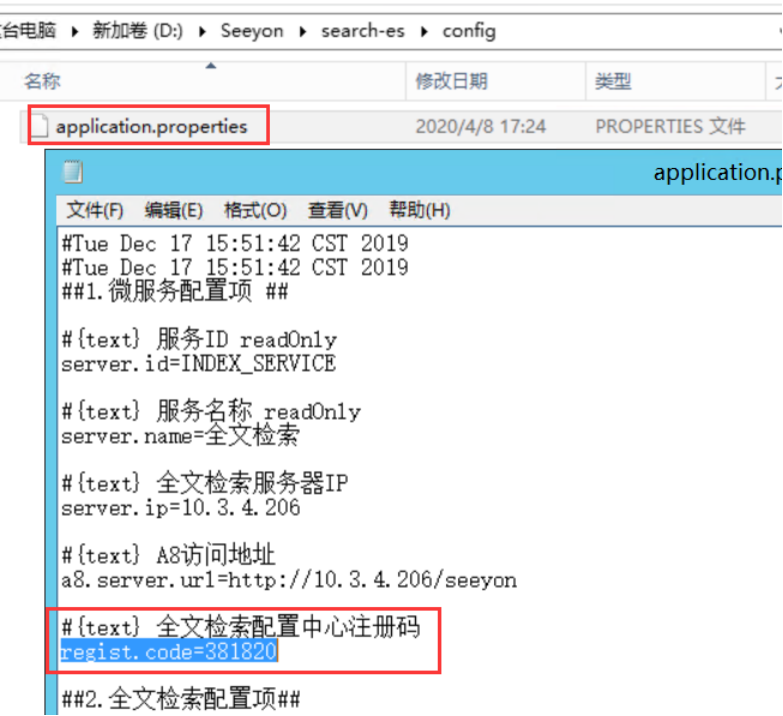

regsit.code: 注册码，需要与系统管理员账号中的服务注册码保持一致

server.port：全文检索服务的端口，默认9700，如果是分离部署需要开放端口让协同应用服务器可以访问

path_data：索引数据目录，默认是../base/data(即Searchservice\ES\base\data），如需修改需要设置绝对路径

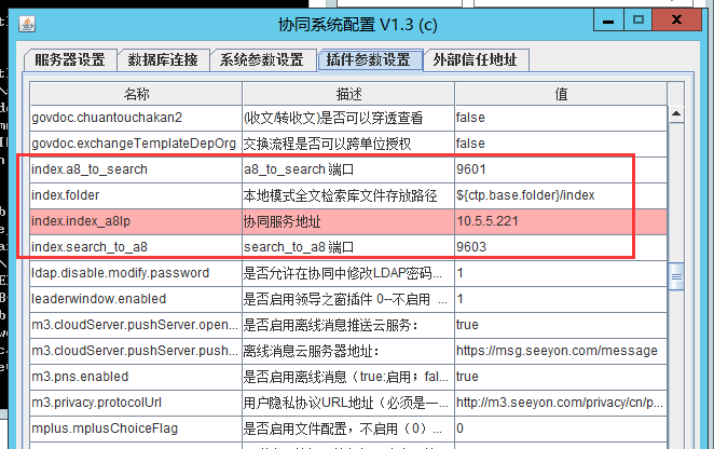

如果产品是分离部署，在协同系统参数设置中需要把index.index_a8Ip设置成协同的实际ip，另外需要开放9601和9603端口让全文检索服务器可以访问；如果集中部署不需要调整

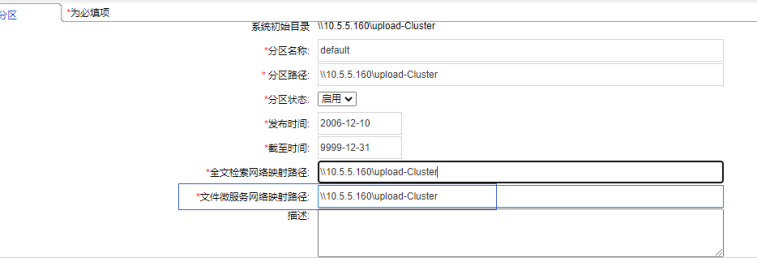

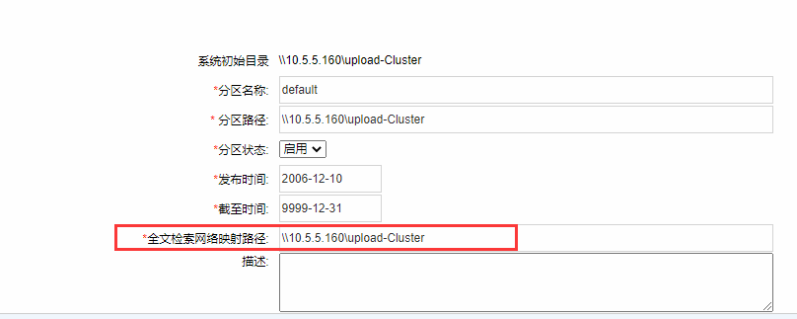

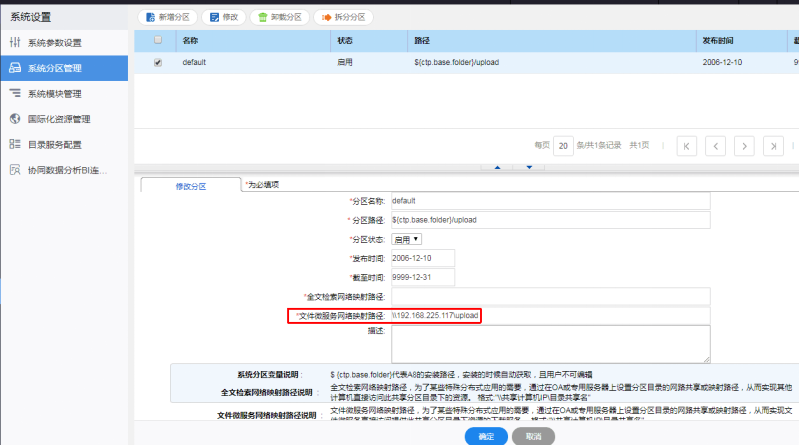

系统管理员账号，系统分区设置：分离部署的情况，"全文检索网络映射路径"设置为协同分区附件所在目录映射到全文检索服务器的网络路径

集群环境配置：

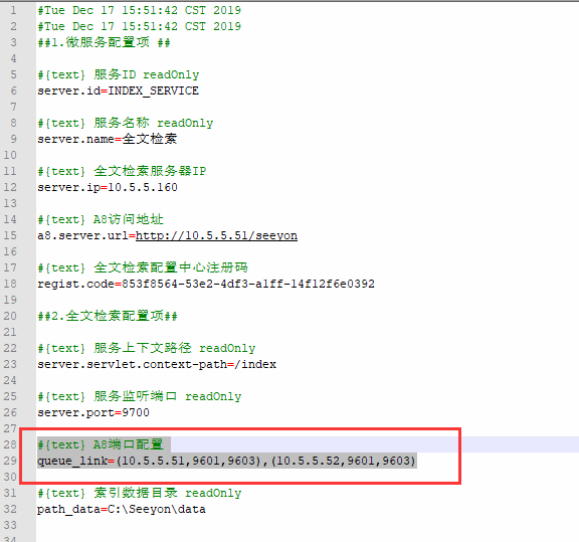

server.ip：全文检索服务器的实际ip，如10.5.5.160

a8.server.url：协同服务的访问地址，注意带应用上下文/seeyon。如果不是80端口则必须将端口号加上，集群环境配置主节点的地址即可

regsit.code: 注册码，需要与系统管理员账号中的注册码保持一致

server.port：全文检索服务的端口，默认9700

path_data：索引数据目录，默认Searchservice\ES\base\data

配置文件：在全文检索安装目录下SearchService/config/application.properties 配置文件中增加queue_link 属性（8.0版本默认就有，8.0sp1需要手动增加），其值为各节点 ip 地址及端口。
格式：queue_link =(10.5.5.51,9601,9603),(10.5.5.52,9601,9603)

集群各节点协同系统配置ApacheJetspeed/conf/SeeyonConfig，插件参数设置：index.index_a8Ip，其值为当前集群节点的 ip 地址；

系统管理员账号，系统分区设置：全文检索服务器需要能正常访问协同的分区附件，"全文检索网络映射路径"设置为协同分区所在目录映射到全文检索服务器的网络路径

第二步：若未安装S1，将注册码配置在全文检索服务安装目录下Searchservice\

config\application.properties文件中，并调整其他配置参数：

若全文检索与协同服务是安装部署在同一台服务器，则只需修改注册码，其它可以默认值（如修改协同服务的访问端口，则必须在a8.server.url的值添加对应的修改后的端口，如：http://127.0.0.1:89/seeyon）

若协同服务是集群，则需要在config/application.properties配置文件中增加queue_link属性，其值为各节点ip地址及端口。

格式：queue_link =(10.3.4.206,9601,9603),(10.3.4.207,9601,9603)

第三步：将协同系统分区所在磁盘阵列挂载到全文检索服务器（推荐）。或者将协同系统所在的分区文件夹进行网络共享，"网络共享路径"如：\\ IP地址\共享名；

挂载命令示例：

\\192.168.1.3\shareName网络共享路径，映射为/mnt/upload，命令如下（假设访问附件分区文件夹"shareName"的用户名为user1，密码为pwd1），使用root用户，执行：

mount -t cifs -o username=user1,password=pwd1 //附件分区所在服务器/网络共享路径 /mnt/upload

用root用户，编辑 vi /etc/fstab, 在最后面加入：

//附件分区所在服务器/网络共享路径/mnt/upload/smbfs defaults,auto,username=user1,password=pwd1 0 0

第四步：进行协同系统分区设置，根据实际情况参考以下图示：
若协同系统分区所在磁盘阵列已挂载至全文检索服务器，则进行协同的分区管理配置。如下图：

图协同系统分区与全文检索访问同一磁盘(N盘)

参数含义：

分区名称：存放附件的系统分区名称。
分区路径：协同访问系统分区的路径。通常为本地磁盘文件夹路径、网络共享路径或Linux下的挂载路径。
分区状态：发布时间和截止时间段内的分区状态（停用/启用）。
发布时间：系统分区的启用时间。
截止时间：系统分区的停用时间。
网络共享路径：系统分区在全文检索服务上的网络共享路径，远程全文检索服务的操作系统可访问该路径。
第五步：重启协同服务。
第六步：重启全文检索服务器。

# 5.1.3 服务启停

使用S1启动全文检索服务，或使用以下shell脚本启动：

Linux执行【全文检索目录】/startup.sh，执行命令示例：

nohup ./startup.sh >/dev/null 2>&1 &

使用S1停止全文检索服务，或使用以下shell脚本停止：

Linux执行【全文检索目录】/shutdown.sh，执行命令示例：

./shutdown.sh

# 5.2 文档中台服务（weboffice）

# 5.2.1 概要说明

WebOffice文档中台服务docker私有化部署操作说明见文档《weboffice组件docker部署文档516》。

# 5.3 在线预览服务（OfficeTrans默认集中部署）

# 5.3.1 概要说明

协同服务安装时预置安装OfficeTrans服务。若需要将OfficeTrans分离部署可通过以下方式进行。

# 5.3.2 安装配置

# 5.3.2.1 安装

在协同服务安装后，预置安装的OfficeTrans服务，位于产品安装目录下OfficeTrans文件夹。

将OfficeTrans、jdk、S1文件夹拷贝至分离部署的服务器。

注册信息导出，并导入到分离部署服务器。注册信息如下：

Linux：/root/.config/seeyoninstall_Officetrans.info

# 5.3.2.2 在线预览参数配置

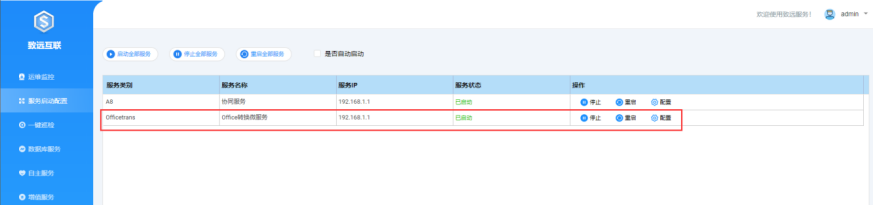

通过S1进行在线预览参数配置，以及服务启停。

JVM属性设置，其中-Djava.rmi.server.hostname=127.0.0.1配置里的ip地址需要改成转换服务器内网ip，默认端口1097和1098，如果是分离部署需要开放端口让协同服务可以访问。

# 5.3.2.3 协同参数配置

对协同服务的在线预览相关参数进行配置，主要配置以下参数：

修改"系统参数设置"中的officeTrans.xxx的参数，说明如下（未描述的不必须修改）：

officeTrans.cache.folder：OfficeTrans转换后文件的存放目录，该目录需在OfficeTrans服务器、协同服务器皆可访问。可使用文件目录挂载的方式实现。
officeTrans.rmi.host：OfficeTrans对于协同服务的ip地址，协同服务需要可访问此ip地址
officeTrans.rmi.port：OfficeTrans对于协同服务的端口，与OfficeTrans服务配置的rmi.service.port参数一致

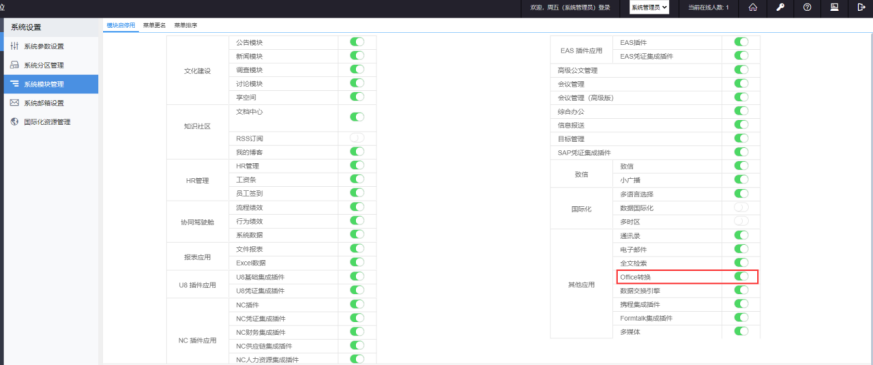

修改配置完成，登录系统管理员账号-系统设置-系统模块管理中启用office转换，重启协同服务；再登录普通账号上传word文件查看转换是否正常。!

# 5.3.3 服务启停

使用S1启动OfficeTrans服务，或使用以下shell脚本启动：

Linux执行【OfficeTrans服务目录】/startup.sh，执行命令示例：

nohup ./startup.sh >/dev/null 2>&1 &

使用S1停止OfficeTrans服务，或使用以下shell脚本停止：

Linux执行【OfficeTrans服务目录】/shutdown.sh，执行命令示例：

./shutdown.sh

# 5.4 音视频服务（可选）

# 5.4.1 概要说明

使用与协同应用服务版本一致的音视频服务；
音视频服务支持Windows、Linux系统；

# 5.4.2 安装配置

# 5.4.2.1 安装

执行SeeyonMediaServiceInstall.sh运行安装程序；
开始安装，选择安装路径，如：/data/Seeyon/mediaservice，依次点击下一步，完成安装；

# 5.4.2.2 配置

使用系统管理员登录协同系统，进入"音视频服务配置"界面，查看服务的注册码及服务注册状态。

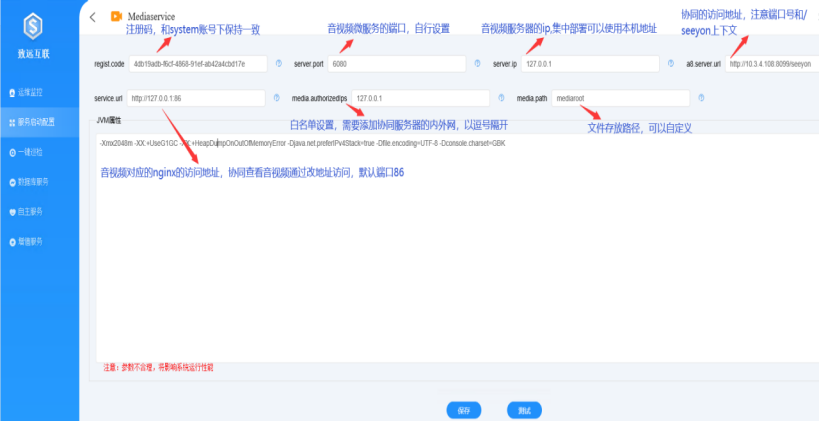

若已安装S1，可在S1的"服务启停配置"中，进行音视频服务配置：

regist.code：音视频服务注册码，登录系统管理员在微服务配置页面获取。

server.port：音视频服务的端口，默认6080。

server.ip：音视频服务本机的实际ip地址。

a8.server.url：协同服务的访问地址，注意带应用上下文/seeyon。

service.url：音视频服务对外地址（nginx访问地址），不能设置为127.0.0.1，纯内网环境设置局域网地址，涉及外网访问需设置为映射到外网的地址。

media.authorizedIps：音视频服务信任的ip地址，填写协同服务的ip地址，多个地址逗号隔开，127.0.0.1勿删。

media_path：音视频服务存储音视频文件的目录。

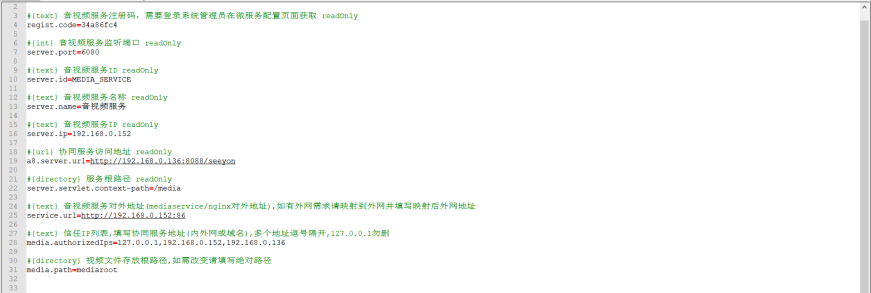

若未安装S1，编辑音视频服务目录的config/application.properties文件，并调整各配置参数（推荐用S1进行配置，若手工编辑注意文件编码应为UTF-8）：

# 5.4.3 服务启停

使用S1启动音视频服务，或使用以下shell脚本启动：

Linux执行【音视频服务目录】/startup.sh，执行命令示例：

nohup ./startup.sh >/dev/null 2>&1 &

使用S1停止音视频服务，或使用以下shell脚本停止：

Linux执行【音视频目录】/shutdown.sh，执行命令示例：

./shutdown.sh

# 5.5 文件下载服务（可选）

# 5.5.1 概要说明

使用与协同应用服务版本一致的文件下载服务；
文件下载服务支持Windows、Linux系统；
需在系统管理员用户"系统分区管理"中，配置文件下载微服务所在服务器上分区对应的路径。

# 5.5.2 安装配置

# 5.5.2.1 安装

执行SeeyonFileServiceInstall.sh运行安装程序；
开始安装，选择安装路径，如：/data/Seeyon/fileservice，依次点击下一步，完成安装；

# 5.5.2.2 配置

使用系统管理员登录协同系统，进入"文件下载服务配置"界面，查看服务的注册码及服务注册状态。

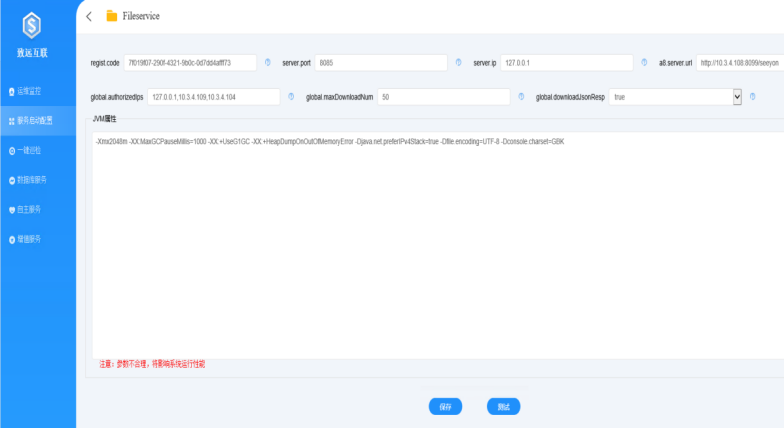

若已安装S1，可在S1的"服务启停配置"中，进行文件下载服务配置：

server.port：文件下载微服务的端口，默认8085，如果是分离部署需要开放端口让协同服务和客户端可以访问。

server.ip：文件下载微服务对协同服务及客户端的 ip 地址，需要设置实际ip，如10.5.5.160，或者内外网统一域名。

a8.server.url：协同服务的访问地址，注意带应用上下文/seeyon。

global.authorizedIps：信任的ip地址，填写协同服务的ip地址。

global.maxDownloadNum：同时下载的最大连接数。

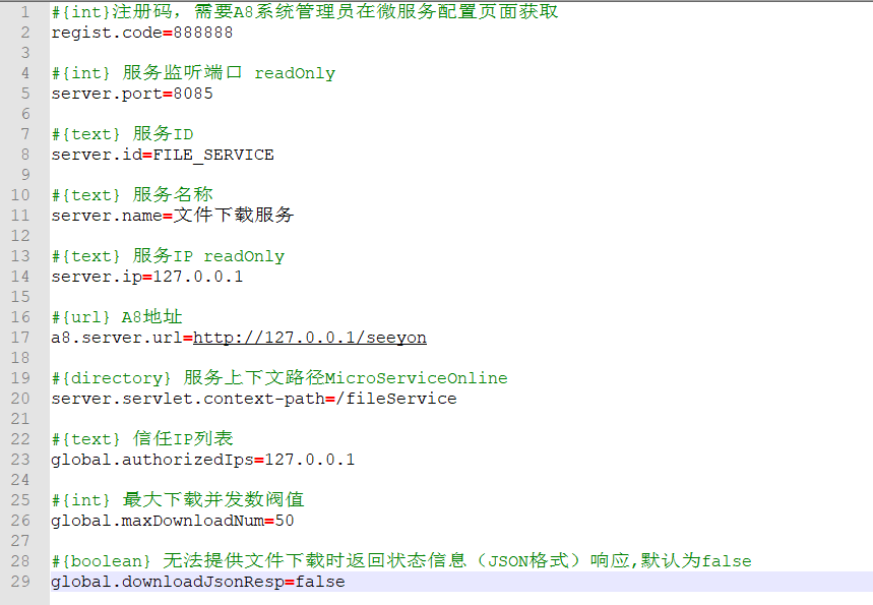

若未安装S1，将注册码配置在全文检索服务目录的config/application.properties文件中，并调整其他配置参数（推荐用S1进行配置，若手工编辑注意文件编码）：

系统管理员账号---系统分区设置：分离部署的情况，文件微服务服务器需要能正常访问协同的分区附件，"文件微服务网络映射路径"设置为协同分区附件所在目录映射的网络路径

# 5.5.3 服务启停

使用S1启动文件下载服务，或使用以下shell脚本启动：

Linux执行【文件下载服务目录】/startup.sh，执行命令示例：

nohup ./startup.sh >/dev/null 2>&1 &

使用S1停止文件下载服务，或使用以下shell脚本停止：

Linux执行【文件下载服务目录】/shutdown.sh，执行命令示例：

./shutdown.sh

# 5.6 数据转储服务（可选）

# 5.6.1 概要说明

随着时间的推移和业务的发展，协同系统数据库和表中的数据会越来越多，随之带来的是更高的磁盘、IO、系统开销，甚至性能上的瓶颈，而单一数据库服务器的资源终究有限，因此需要对数据库或表进行拆分，从而更好的提供数据服务。

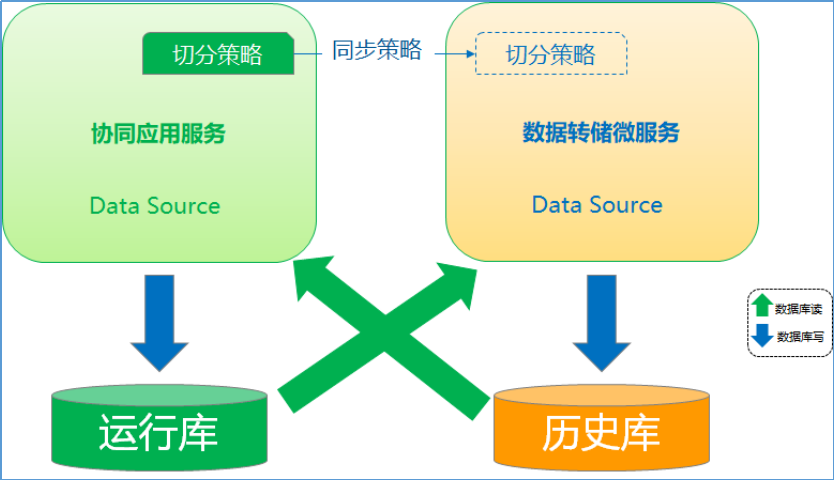

数据转储微服务的基本思想就是把协同系统的数据库水平（横向）切分出一部分历史数据放到另一数据库（分库）服务器上，从而缓解单一数据库的性能问题。

目前支持的数据库类型：MySQL、SQLServer、Oracle。

# 5.6.2 安装配置

# 5.6.2.1 环境准备

准备服务器，该服务器用于运行数据转储微服务，以及存储历史数据的数据库服务。
建议与运行库数据库服务器同网段，保证协同服务能正常连接此数据库。
建议历史数据库版本与运行库数据库版本完全一致。
做任何相关操作之前，先备份生产环境数据，确保备份成功并且可用。
避免使用navicat等第三方工具备份数据库。
在服务器上安装数据库服务，并创建用于存储历史数据的数据库用户。

# 5.6.2.2 安装数据转储服务

执行SeeyonDatatransferInstall.sh运行安装程序；
开始安装，选择安装路径，如：/data/Seeyon/datatransservice，依次点击下一步，完成安装；

# 5.6.2.3 协同服务插件参数配置

在S1中配置协同服务，或在协同系统配置工具中启用分库。截图红色部分的分库信息（填写实际信息）：

fk.db.driverClassName、fk.db.hibernateDialect可以下拉选择，根据数据库类型确定不同选项。
fk.db.url可以参考协同系统配置工具，数据库连接中的数据库地址格式，修改ip端口数据库名称信息后手工录入。注意，该处数据库地址为分库地址。
保存配置后，相关信息写入协同系统安装目录base\conf\plugin.properties文件，重启协同系统服务，使之生效。
启动过程可见"初始化连接池：FK"。连接池初始化完成，分库中则已自动创建相关业务数据表。

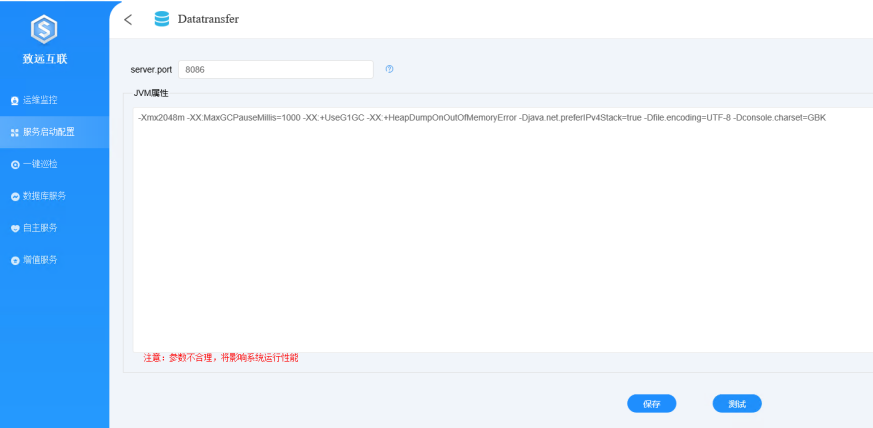

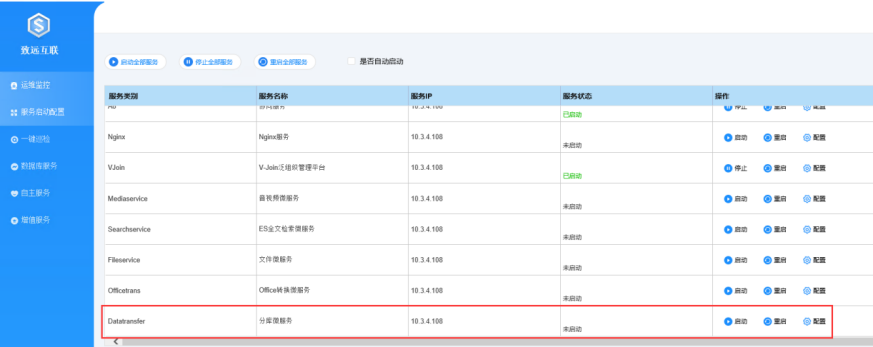

# 5.6.2.4 启停配置数据转储服务

# 5.6.3 数据迁移任务配置

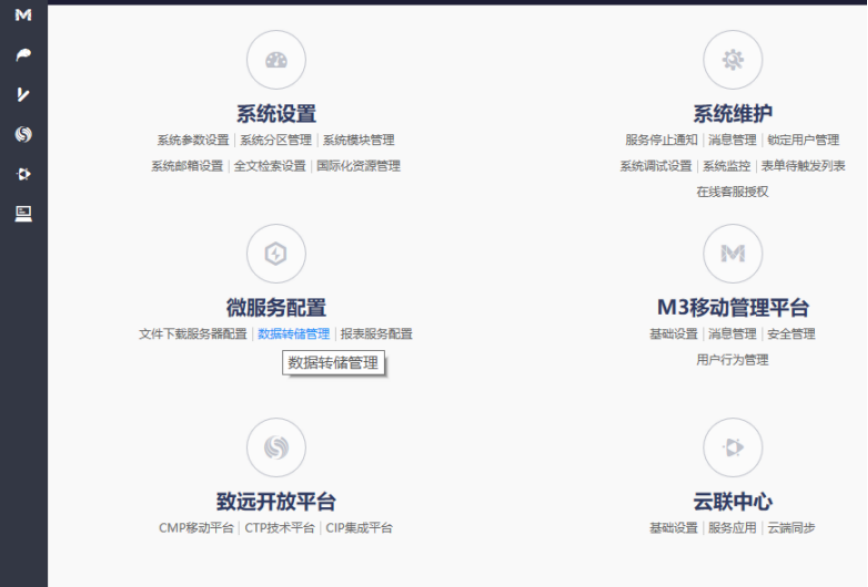

登录协同系统管理员账号，数据转储管理。

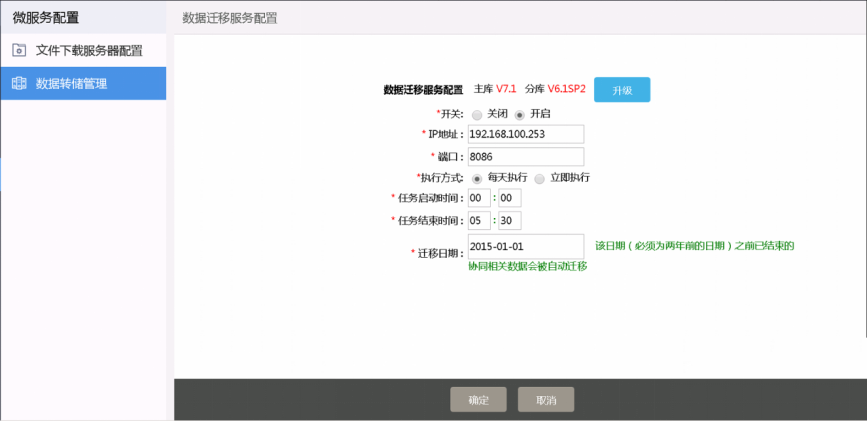

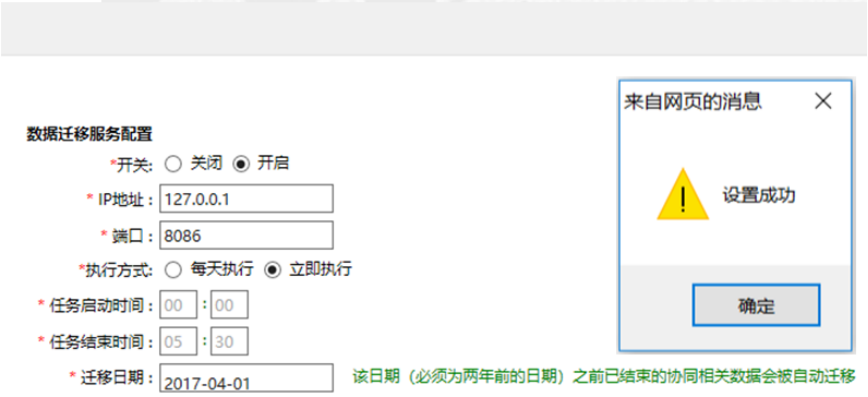

数据迁移服务配置，开关，开启。
填入startup脚本绑定IP地址，或者数据转储微服务服务器唯一的内网ip地址。
端口默认8086。
执行方式自由选择，迁移数据量较大时每天定时执行，迁移数据量较小、较短时间迁移完成可选择立即执行。
迁移日期必须选择为当前日期两年前的一个日期。

设置成功后，符合任务执行条件的时间内，历史数据迁移已在进行。

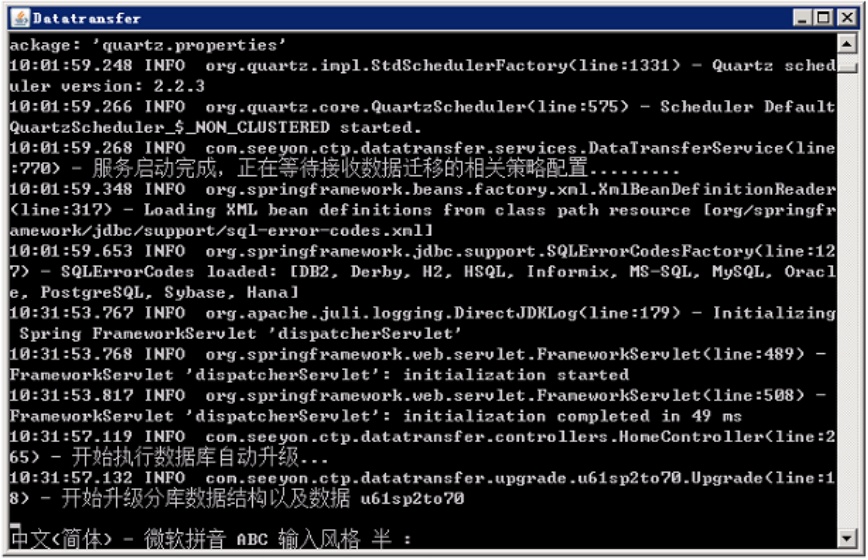

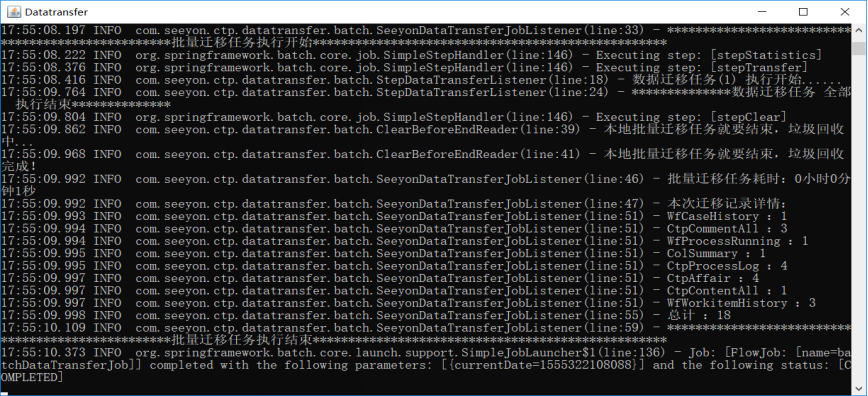

控制台显示"批量迁移任务执行开始"。

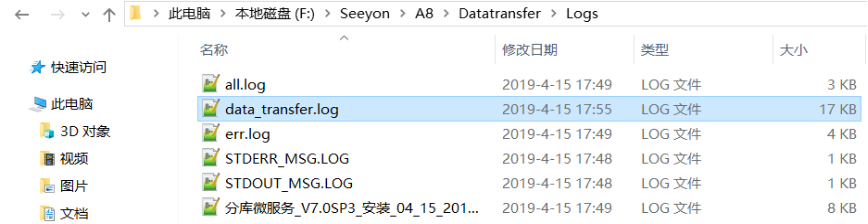

日志位于数据转储微服务安装目录下，日志文件为 Logs/data_transfer.log。
数据迁移完成，数据转储微服务控制台显示"批量迁移任务执行结束"。

# 5.6.4 查看转储数据

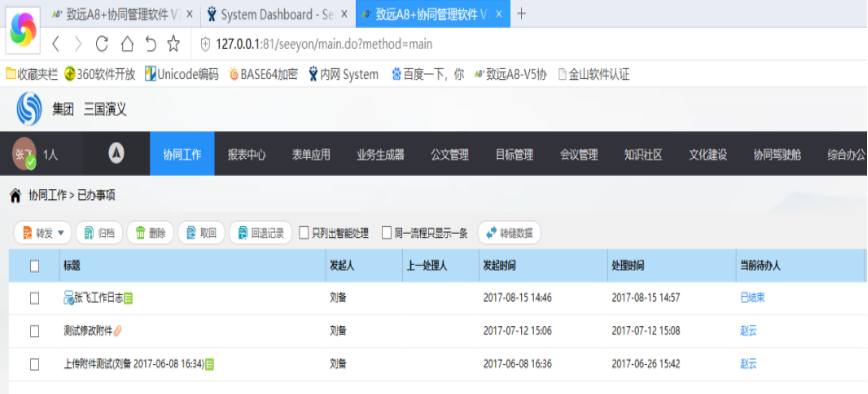

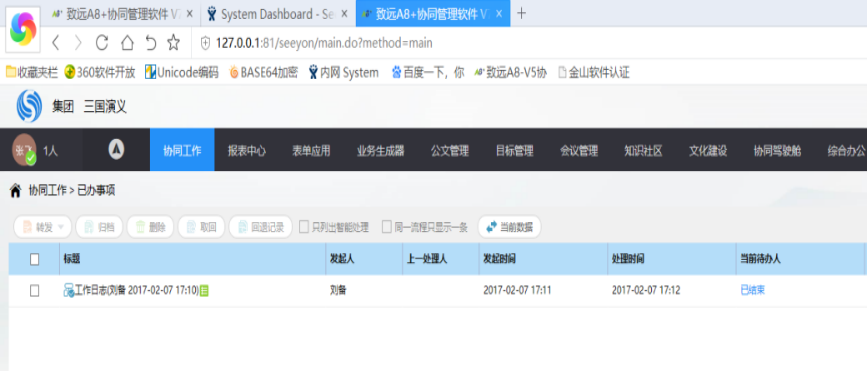

已发、已办事项多出"转储数据"按钮。点击按钮才可以查看转储的数据。

点击"转储数据"按钮之前：

点击"转储数据"按钮之后：

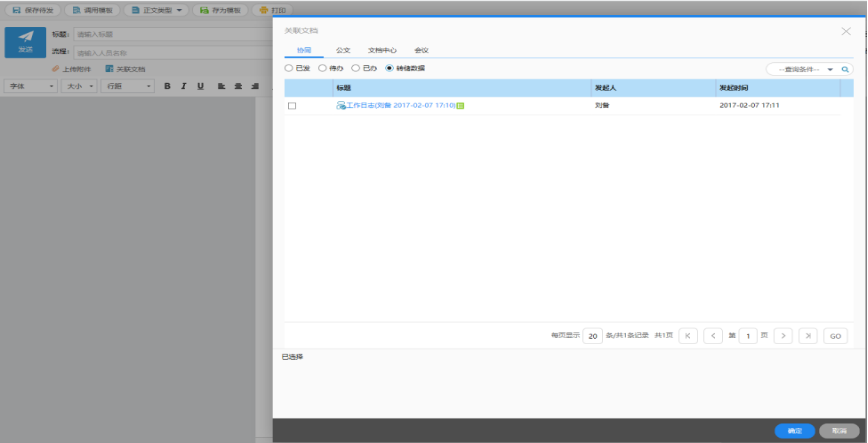

新建事项，关联转储数据。

# 5.6.5 升级转储数据

协同系统升级以后，数据转储微服务需要升级，转储数据也需要手工升级。
数据转储微服务服务器上，升级数据转储微服务（需与协同应用版本一致）。
登录协同系统管理员账号，数据转储管理，点击"升级"按钮。

# 5.7 V-join泛组织管理平台

# 5.7.1 概要说明

使用与协同应用服务版本一致的V-join服务；
V-join服务支持Windows、Linux系统；
部署配置请参考《V-Join泛组织管理平台安装维护手册》。

# 6 部署配置Web服务

Web服务可以为协同系统的单机环境提供Web访问，为协同系统的集群环境提供Web访问以及负载均衡。

协同系统的集群要求对应的web服务在做负载均衡时支持会话保持机制。

会话保持机制的意义在于，确保将来自相同客户端的请求，转发至后端相同的服务器进行处理。换句话说，就是将客户端与服务器之间建立的多个连接，都发送到相同的服务器进行处理。这种机制，可以识别客户端与服务器之间交互过程的关联性，在负载均衡的同时，保证一系列相关联的访问请求分配到同一台服务器上。

依据实际情况，可自由选择Nginx（产品提供了标准安装程序，也可自主安装）、Apache、F5或其他web服务软硬件设施。

以下章节对web服务部署及配置时的注意事项进行说明。

# 6.1 部署及配置Nginx

Nginx支持协同系统的Web代理及集群部署的Web分发。

集群模式下，负载均衡且会话保持，需要用到nginx-sticky-module模块，此模块目前仅支持Linux系统，因此用Nginx做为集群模式的web服务时需要Linux操作系统的服务器。

产品提供了标准的Nginx安装程序，也可自行下载安装配置，详见以下章节。

# 6.1.1 部署概要拓扑图

Nginx服务常见的部署模式见以下部署示意图：

# 6.1.2 使用Nginx安装程序安装配置

# 6.1.2.1 安装Nginx

产品提供了可视化的Nginx安装程序，执行安装包中的SeeyonNginxInstall（Windows为.bat，Linux为.sh）启动安装程序。

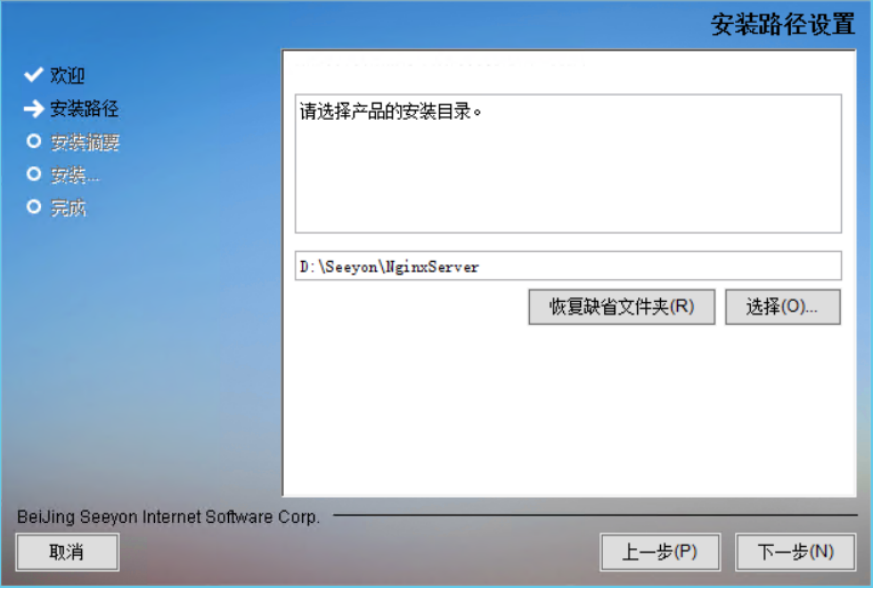

选择软件的安装路径，执行安装后即可完成软件安装。

# 6.1.2.2 配置Nginx

安装后通过S1，在"服务启停配置"进行Nginx配置：

服务器环境设置，http端口和https端口是指nginx服务监听的端口；

配置后台服务信息，协同服务地址，其中的地址和端口是指协同服务的访问地址和端口；

根据Nginx需要代理的后端服务进行设置，支持协同集群模式的负载均衡、移动服务的独立分发。

当开启HTTPS时，需要修改后端tomcat服务的server.xml，增加以下配置：

编辑配置文件 ApacheJetspeed/conf/server.xml 找到Connector这一栏配置，在port后增加 proxyPort="443" scheme="https" 这个2个配置，其中443是实际访问https使用的端口，需要根据客户实际情况配置

修改并保存后，按顺序重启所有oa节点

# 注意

# 如果客户需要同时保留http与https访问，那么http与https对应的后端oa监听端口应该分开，也就是oa监听2个端口，分别对应http与https访问；我们在配置第4步时，应该重新复制一行Connector,在新复制这行上，修改port监听端口，并增加 proxyPort="443" scheme="https" ，保证在通过http访问时，重定向不会到https上

# 6.1.2.3 启停Nginx

安装后通过S1可启停Nginx服务：

启动成功以后提示服务状态：已启动；

防火墙中放行nginx服务对应的http端口和https端口，客户端使用浏览器访问nginx服务器ip对应两个端口可打开登录页成功登录，视为配置、启动nginx成功。

# 6.1.3 自主安装配置Nginx

# 6.1.3.1 安装Nginx

Nginx及安装过程中需要的依赖程序的下载链接参考如下：

<!-- -->

Nginx，参考下载链接（下载stable version，1.20.2或者以上版本）：

https://nginx.org/en/download.html
nginx-sticky-module，参考下载链接：

https://bitbucket.org/nginx-goodies/nginx-sticky-module-ng/downloads/
pcre，参考下载链接：https://ftp.pcre.org/pub/pcre/
openssl，参考下载链接：https://www.openssl.org/source/
zlib，参考下载链接：https://zlib.net/
若系统未安装gcc，请使用操作系统安装盘（或安装镜像）进行安装，centos系统可以执行yum install -y gcc gcc-c++
以所有的安装程序位于/home/soft下，nginx的安装目录位于/home/nginx下，依次执行以下命令进行nginx的安装（命令中标红的安装包名称，以实际下载的为准）：

# 切换目录至/home/soft

cd /home/soft

# 以实际下载的文件格式选择tar或zip解压

# 解压tar压缩包

tar -zxvf nginx-1.20.2.tar.gz

tar -zxvf pcre-8.40.tar.gz

tar -zxvf zlib-1.2.11.tar.gz

tar -zxvf openssl-1.1.0g.tar.gz

# 解压zip压缩包

unzip nginx-goodies-nginx-sticky-module-ng-08a395c66e42.zip

# 修改解压后文件夹名，便于后续安装

mv nginx-1.20.2 nginx

mv pcre-8.40 pcre

mv nginx-goodies-nginx-sticky-module-ng-08a395c66e42 nginx-sticky-module

mv zlib-1.2.11 zlib

mv openssl-1.1.0g openssl

# 赋权文件夹

chmod -R 777 nginx

chmod -R 777 openssl

chmod -R 777 zlib

chmod -R 777 nginx-stick-module

chmod -R 777 pcre

# 进行nginx的configure

cd nginx

# 注意以下configure命令为一行

./configure --prefix=/home/nginx --with-http_stub_status_module --with-http_ssl_module --with-http_realip_module --with-http_sub_module --with-http_flv_module --with-http_mp4_module --with-http_auth_request_module --with-http_random_index_module  --with-http_gzip_static_module --with-pcre=/home/soft/pcre --add-module=/home/soft/nginx-sticky-module --with-openssl=/home/soft/openssl --with-zlib=/home/soft/zlib

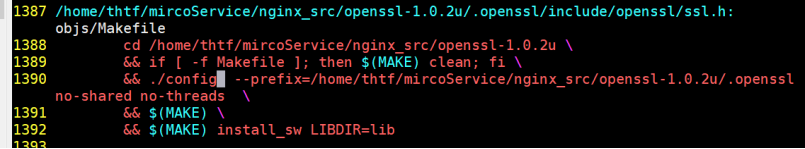

注意：如果芯片底层架构为mips，需要进入nginx目录当中，修改objs目录下的Makefile内容，找到其中

&& ./config --prefix=/home/thtf/mircoService/nginx_src/openssl-1.0.2u/.openssl（根据实际目录而定） no-shared no-threads \

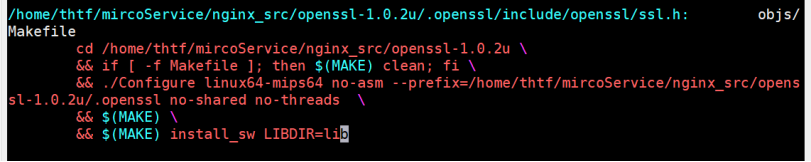

修改为

&& ./Configure （注意是Configure不是config） linux64-mips64 no-asm --prefix=/home/thtf/mircoService/nginx_src/openssl-1.0.2u/.openssl no-shared no-threads \

修改后保存。

# 编译、安装

make

make install

# 6.1.3.2 配置Nginx

以nginx安装在/home/nginx下为例，nginx的配置文件为/home/nginx/conf/nginx.conf。配置文件内容示例如下（其中upstream的名称及服务地址依据实际情况进行修改，如不需ipv6访问请去掉listen [::]:80 ipv6only=on;这一行配置）：

worker_processes auto;
worker_rlimit_nofile 20960;
error_log  logs/error.log  crit;

events {
    worker_connections  4096;
    multi_accept on;
    accept_mutex on;
    accept_mutex_delay 500ms;
}

http {
    server_tokens off;
    sendfile on;
    tcp_nopush on;
    tcp_nodelay on;
    access_log off;
    include    mime.types;
    default_type  application/octet-stream;
    keepalive_timeout  300;
    client_max_body_size 10240M;

    gzip on;
    gzip_min_length 1k;
    gzip_buffers 4 16k;
    gzip_comp_level 3;
    gzip_types text/xml text/plain text/css text/javascript application/x-javascript application/javascript application/xml;
    gzip_disable "MSIE [1-6]\.";

    upstream seeyon_v5_cluster{
        sticky;
        server 192.168.0.1:80 max_fails=300 fail_timeout=30s;
        server 192.168.0.2:80 max_fails=300 fail_timeout=30s;
    }

    server {
        listen [::]:80 ipv6only=on;
        server_name  localhost;
        charset utf-8;

        location / {
            proxy_pass http://seeyon_v5_cluster;
            proxy_set_header Host $http_host;
            proxy_set_header X-Real-IP $remote_addr;
            proxy_set_header REMOTE-HOST $remote_addr;
            proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
            # proxy_set_header X-Forwarded-Proto $scheme;
            proxy_redirect   off;
            proxy_connect_timeout 300;
            proxy_read_timeout 300;
            proxy_send_timeout 300;
        }
        error_page  500 502 503 504  /50x.html;
        location = /50x.html {
            root  html;
        }
    }
}

# 6.1.3.3 启动Nginx

以nginx安装在/home/nginx下为例，nginx的启动脚本为/home/nginx/sbin/nginx。启动示例如下：

\# 切换命令行到nginx启动脚本目录

cd /home/nginx/sbin

\# 启动

./nginx

\# 重启

./nginx -s reload

\# 指定配置文件重启，一般用于nginx异常停止后的启动

./nginx -c /home/nginx/conf/nginx.conf

# 6.1.3.4 启用https

启用https需要购买ca证书，在购买了证书后，对nginx配置文件（nginx.conf）的server段进行以下调整（其中crt、key文件放在conf/ssl下，文件名以实际为准）：

    upstream seeyon_v5_cluster {
        sticky;
        server 10.3.4.104:80 max_fails=300 fail_timeout=30;
        server 10.3.4.108:80 max_fails=300 fail_timeout=30;
    }
    server {
        listen  443 ssl;
        server_name  localhost;
        ssl_certificate ssl/server.crt;
        ssl_certificate_key ssl/server.key;
        ssl_protocols TLSv1 TLSv1.1 TLSv1.2;
        charset utf-8;

        location / {
            proxy_pass http://seeyon_v5_cluster;
            proxy_set_header Host $http_host;
            proxy_set_header X-Real-IP $remote_addr;
            proxy_set_header REMOTE-HOST $remote_addr;
            proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
            proxy_redirect     off;
            proxy_connect_timeout 300;
            proxy_read_timeout 300;
            proxy_send_timeout 300;
        }
    }

对协同的ApacheJetspeed/conf/server.xml进行以下调整：编辑配置文件 ApacheJetspeed/conf/server.xml 找到Connector这一栏配置，在port后增加 proxyPort="443" scheme="https" 这个2个配置，其中443是实际访问https使用的端口，需要根据客户实际情况配置

修改并保存后，按顺序重启所有oa节点

# 6.1.3.5 http重定向https

http重定向https，这里是指访问nginx的http端口自动重定向到nginx的https端口。

此场景需要在nginx配置了https访问的条件下进行编辑nginx.conf配置在http段落中增加server段，并新增http协议的端口,并实现跳转 return 301 https://$server_name$request_uri;

server {
    listen    80;
    server_name  nginx访问ip或者域名;
    charset utf-8;

    # http 重定向到 https
    return 301 https://$server_name$request_uri;
}

# 6.1.4 参数调优

参数优化需依据nginx的运行情况，及服务器负载情况进行调整。常见的优化参数有以下内容：

worker_processes：nginx的进程数，一般为cpu的倍数，可以为1倍。
worker_rlimit_nofile：nginx的进程打开文件数，可以与ulimit -u的值一致。
worker_connections：每个进程允许的最多连接数。
keepalive_timeout：客户端超时时间，单位秒。
client_max_body_size：客户端连接的最大请求实体，影响协同系统的上传附件大小，建议设置大于或等于运行附件上传的最大值。
access_log：请求日志，建议无需调试时关闭（off）。

Nginx可优化的参数还有很多，建议依据系统实际的运行需求，选择性优化。

# 6.2 部署及配置Apache

可以根据实际情况调整Apache的版本。建议使用Apache对应系列的最新版本。
以下Apache部署及配置的说明以2.4版本为基础。
Apache 2.4系列不再支持Windows Server 2003。
使用https需在SeeyonConfig中设置服务器配置为单机(HTTPS)或集群/双机，如图：

# 6.2.1 部署Apache

# 6.2.1.1 Linux系统部署

操作系统依赖包安装，centos系统执行以下命令


yum install -y  gcc  gcc-c++  autoconf  automake

yum install -y  libtool  bison  flex  openssl-devel  expat-devel

安装包获取

从Apache官网下载（ https://httpd.apache.org/download.cgi ）

依赖包安装（可从Apache下载）
- 安装pcre（下载地址：https://www.pcre.org/）,解压并拷贝下载后的安装程序到/home目录下下，执行以下命令进行pcre的安装

cd /home/pcre-8.44

./configure --prefix=/usr/local/pcre

make

make install

安装apr（下载地址：https://apr.apache.org/），解压并拷贝下载后的安装程序到/home目录下，执行以下命令进行apr的安装：

cd /home/apr-1.7.0

./configure --prefix=/usr/local/apr

make

make install

安装apr-util（下载地址：https://apr.apache.org/），解压并拷贝下载后的安装程序到/home目录下，执行以下命令进行apr的安装：

cd /home/apr-util-1.6.1

./configure --prefix=/usr/local/apr-util --with-apr=/usr/local/apr

make

make install

安装httpd，，解压并拷贝下载后的安装程序到/home目录下，执行以下命令进行httpd的安装：（注意红色标注的为一条命令）：

cd /home/httpd-2.4.48

./configure --prefix=/usr/local/apache --with-apr=/usr/local/apr --with-apr-util=/usr/local/apr-util --with-pcre=/usr/local/pcre --enable-ssl  --enable-so  --enable-deflate   --enable-ext-filter

make

make install


-   Apache服务启停

拷贝启动脚本

cp /usr/local/apache/bin/apachectl /etc/init.d/httpd

检查配置文件正确性：

/usr/local/apache/bin/apachectl -t

启动服务：

/usr/local/apache/bin/apachectl start 或 service httpd start

停止服务：

/usr/local/apache/bin/apachectl stop 或 service httpd stop

# 6.2.1.2 Apache启动失败处置

查看apache日志

启动失败后查看apache/logs/error日志文件，日志中新增异常信息

查看系统日志

1）Linux系统检查终端输出异常信息

2）常见端口占用无法启动，日志记录make_sock: could not bind to address [::]:80

# 6.2.2 配置文件修改

端口修改

1）找到Apache安装目录的conf目录下httpd.conf，搜索"Listen 80"修改此80，可以修改http默认端口80

2）找到Apache安装目录的conf/extra/httpd-ssl.conf，搜索"443"批量修改443，可以修改https默认端口443

Linux下配置文件修改：
找到Apache安装目录的conf目录下（如/usr/local/apache/conf）找到httpd.conf，取消以下内容注释，并在文件末尾增加配置：

# 去掉以下行前面的注释符号"#"

LoadModule socache_shmcb_module modules/mod_socache_shmcb.so

LoadModule log_config_module modules/mod_log_config.so

LoadModule setenvif_module modules/mod_setenvif.so

LoadModule ssl_module modules/mod_ssl.so

LoadModule filter_module modules/mod_filter.so

LoadModule deflate_module modules/mod_deflate.so

# 去掉以下行前面的注释符号"#"

Include conf/extra/httpd-mpm.conf



# 配置文件末尾增加如下配置

# 增加mod_jk配置文件

Include conf/mod_jk.conf

# 对指定的内容进行压缩

AddOutputFilterByType DEFLATE text/html text/xml text/css text/javascript text/plain application/javascript application/octet-stream

-   conf/extra/httpd-mpm.conf配置文件修改，取消以下内容注释或修改、增加以下内容：

-   perfork、worker、event模块修改对应的配置段

-   在apache/bin目录下执行./httpd -V，结果中Server MPM: event即为使用event MPM

# 默认使用 event MPM


<IfModule mpm_event_module>

  StartServers       10 # 默认值3，推荐设置与cpu核数匹配数字

  MinSpareThreads     200 # 默认值75

  MaxSpareThreads     400 # 默认值250

  ThreadsPerChild     64 # 默认值25，推荐设置：大=64

  MaxRequestWorkers   1024 # 默认值400，推荐设置：大=1024

  MaxConnectionsPerChild  10000 # 默认值0，推荐设置：大=10000~50000

</IfModule>



# mpm_perfork模块

<IfModule mpm_prefork_module>

  StartServers   50   #推荐设置：小=默认 中=20~50 大=50~100

  MinSpareServers  50  #推荐设置：与StartServers保持一致

  MaxSpareServers  80  #推荐设置：小=20 中=30~80 大=80~120

  MaxClients  1500  #推荐设置：小=500 中=500~1500 大型=1500~3000

	ServerLimit  1500  #还需额外设置ServerLimit参数，该参数最好与MaxClients的值保持一致

  MaxRequestsPerChild 20000  #推荐设置：小=10000 中或大=10000~500000

</IfModule>



# mpm_worker模块

<IfModule mpm_worker_module>

  StartServers  10  #推荐设置：小=默认 中=3~5 大=5~10

  MaxClients  1500  #推荐设置：小=500 中=500~1500 大型=1500~3000

	ServerLimit  1500  #如果MaxClients/ThreadsPerChild大于16，还需额外设置ServerLimit参数，ServerLimit必须大于等于MaxClients/ThreadsPerChild的值。

  MinSpareThreads   100  #推荐设置：小=默认 中=50~100 大=100~200

  MaxSpareThreads   200  #推荐设置：小=默认 中=80~160 大=200~400

  ThreadsPerChild    100  #推荐设置：小=默认 中=50~100 大型=100~200

  MaxRequestsPerChild 20000  #推荐设置：小=10000 中或大=10000~50000

</IfModule>

# 6.2.3 代理连接器配置

Linux下配置步骤：
mod_jk组件下载：

Linux版本下载地址：

https://tomcat.apache.org/download-connectors.cgi (opens new window)

编译mod_jk.so文件。需要提前部署Apache HTTP Server，如下操作已部署至/usr/local/apache目录下。

> 1）解压：tar -xzvf tomcat-connectors-1.2.46-src.tar.gz
>
> 2）授权：给解压后的目录授权可执行权限；
>
> 3）编译：
>
> cd  tomcat-connectors-1.2.46-src/native
>
> 安装依赖
>
> yum install autoconf
>
> yum install libtool
>
> ./buildconf.sh
>
> ./configure \--with-apxs=/usr/local/apache/bin/apxs
>
> make
>
> make install

4）、编译完成：mod_jk.so文件位于tomcat-connectors-1.2.46-src/native/apache-2.0/目录下。

mod_jk组件安装：

将编译的mod_jk.so文件拷贝到Apache安装目录下的modules目录下

mod_jk组件配置：
- 在Apache\conf\httpd.conf中增加以下内容：
Include conf/mod_jk.conf
在Apache\conf下建立mod_jk.conf文件，内容如下：

#mod_jk.conf主要描述了jk模块的位置及相关参数


LoadModule jk_module modules/mod_jk.so

JkWorkersFile conf/workers.properties

JkMountFile conf/uriworkermap.properties

JkLogFile logs/mod_jk.log

JkLogLevel error

#format

JkLogStampFormat "[%a %b %d %H:%M:%S %Y]"

#options

JkOptions +ForwardKeySize +ForwardURICompatUnparsed -ForwardDirectories

JkRequestLogFormat "%w %V %T"

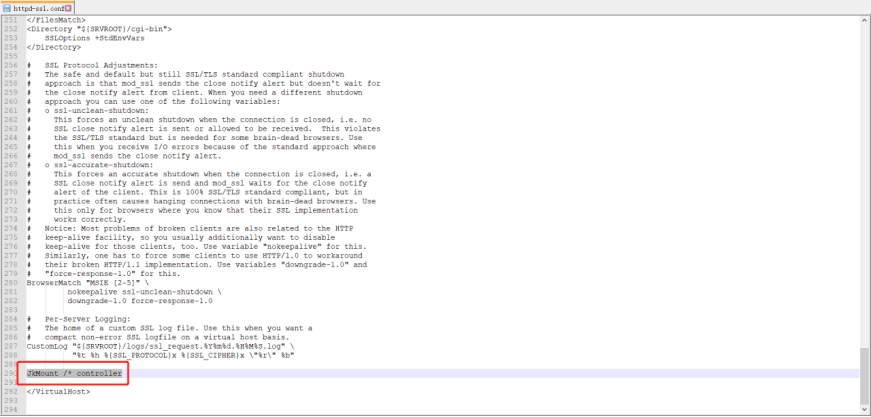

JkMount /* controller

HostnameLookups Off

# Should mod_jk send SSL information to Tomcat (default is On)

JkExtractSSL On

# What is the indicator for SSL (default is HTTPS)

JkHTTPSIndicator HTTPS

# What is the indicator for SSL session (default is SSL_SESSION_ID)

JkSESSIONIndicator SSL_SESSION_ID

# What is the indicator for client SSL cipher suit (default is SSL_CIPHER)

JkCIPHERIndicator SSL_CIPHER

# What is the indicator for the client SSL certificated (default is SSL_CLIENT_CERT)

JkCERTSIndicator SSL_CLIENT_CERT

在Apache\conf下建立uriworkermap.properties文件，内容如下：

/*=controller

#所有请求转发到集群服务器上

/jkstatus= status

#jkstatus的请求转发到statusworker上

在Apache\conf下建立workers.properties文件，内容如下：

worker.list = controller,status

worker.status.type=status

worker.controller.type=lb

#与tomcat的server.xml中jvmRoute的值一致

#<Engine name="Catalina" defaultHost="localhost" jvmRoute="SY1">

worker.controller.balance_workers=SY11,SY12

#若增加tomcat节点，请参考以下格式添加

#worker.controller.balance_workers=SY11,SY12

#若增加tomcat节点，请参考上述格式添加

worker.controller.sticky_session=1

worker.controller.sticky_session_force=0

#与tomcat的server.xml中协议为AJP/1.3的Connector端口一致，注意开启了AJP Secret需要填写对应的密码

#<Connector port="8009" … protocol="AJP/1.3" />

worker.SY11.port=8951

worker.SY11.host=192.168.0.11

worker.SY11.type=ajp13

worker.SY11.lbfactor=1

worker.SY11.retries=3

worker.SY11.secret=Seeyon8.0Tomcat8.5AJP1.3

#若增加tomcat节点，请参考以下格式添加

worker.SY12.port=8951

worker.SY12.host=192.168.0.12

worker.SY12.type=ajp13

worker.SY12.lbfactor=1

worker.SY12.retries=3

worker.SY12.secret=Seeyon8.0Tomcat8.5AJP1.3

#若增加tomcat节点为多节点时，请参考上述格式添加
