# 致远协同管理软件服务器环境准备
# 前言
本手册对V8.2SP1版本协同管理系统的服务器环境准备相关事宜进行说明。.
如对本手册中相关内容存在疑问，请与致远互联的客户服务人员联系。
# 1.1 系统拓扑图
图 简单部署

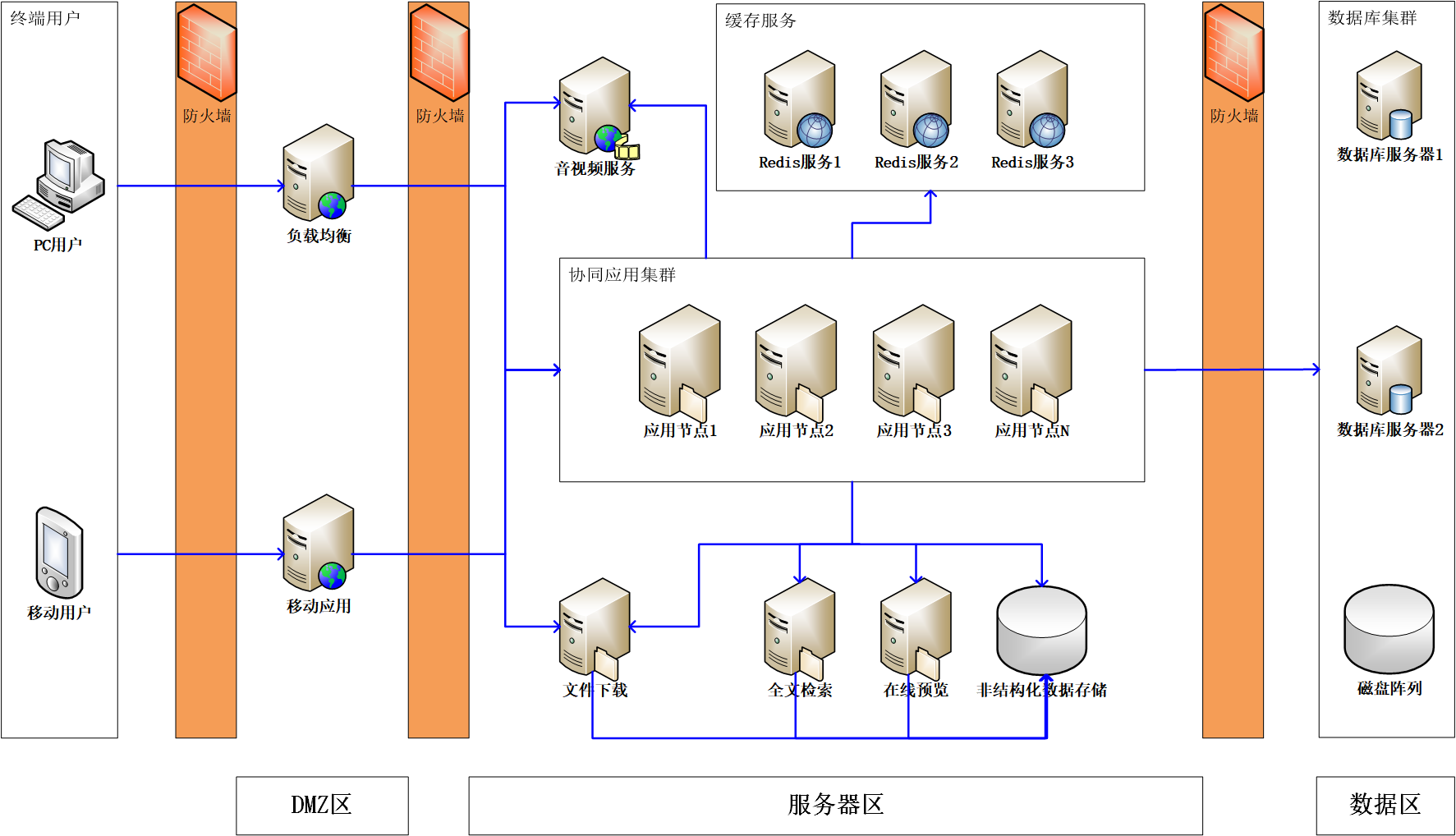

图 集群部署
说明：
各服务间连接使用千兆网络；
建议使用Linux操作系统；
建议使用备份软件对数据、程序备份；
建议有网络信息安全保护措施，如防火墙；
公网访问建议搭建虚拟专用网，如VPN；
建议使用ORACLE、ORACLE 集群RAC；
建议配备UPS不间断电源；
建议使用监控软件进行监控，建立预警机制；
支持硬件负载均衡，如：F5、Radware；
不支持安腾（ITANIUM）处理器；
独立的能力服务，如：文件服务、office转换服务按需部署。
# 1.2 系统默认端口
注：请将对其他服务或客户端开放的端口，添加到操作系统的防火墙规则中。

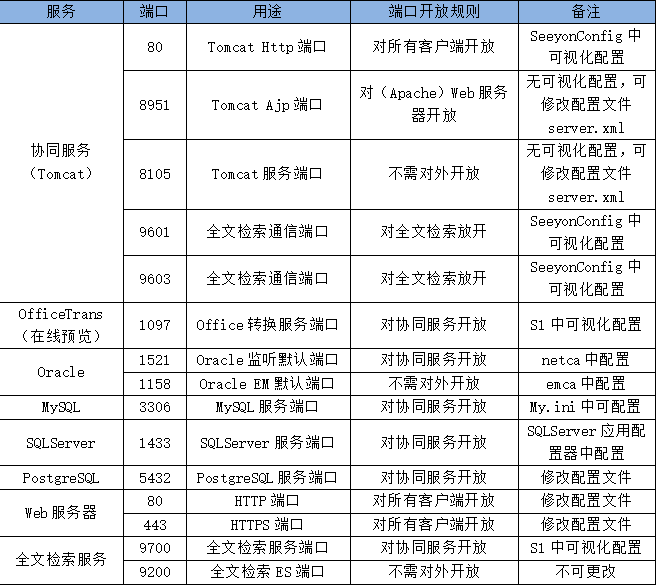

系统常见端口如下表：
若系统使用电子邮件功能，请将服务器设置正确的DNS，且保证可以与电子邮件服务的端口通信（常见的电子邮件端口：25、110）。
协同服务访问端口不推荐设置为公认端口（WellKnownPorts，从0到1023）除了80以外的其它端口；
各服务端口推荐设置为注册端口（RegisteredPorts，从1024到49151）除了以下非安全端口以外的其它端口：
2049, // nfs
3659, // apple-sasl / PasswordServer
4045, // lockd
6000, // X11
6665, // Alternate IRC [Apple addition]
6666, // Alternate IRC [Apple addition]
6667, // Standard IRC [Apple addition]
6668, // Alternate IRC [Apple addition]
6669, // Alternate IRC [Apple addition]
各服务端口不推荐设置为动态/私有端口（Dynamicand/orPrivatePorts，从49152到65535）范围内的端口。
# 1.3 服务器端环境说明

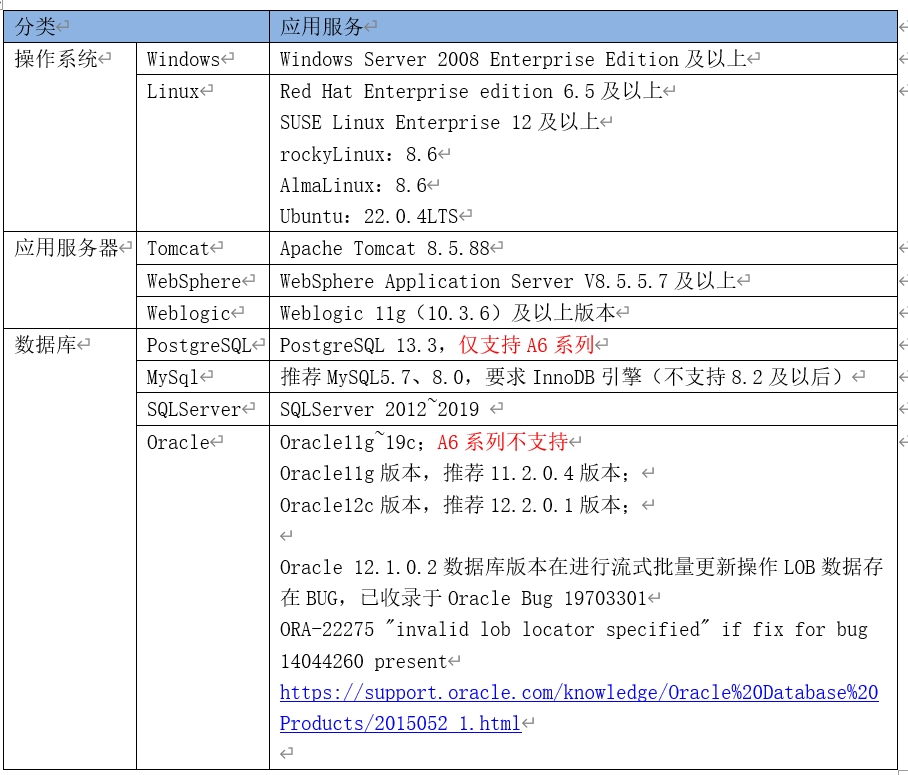

# 1.3.1 软件环境说明
说明：
以上必须使用64位操作系统及软件版本；
以上均支持中文和英文，英文操作系统需安装中文字库；
不推荐和其它独立产品部署在同一操作系统下，如：NC、IIS
不支持和其它产品部署在同一中间件下；
支持虚拟机：虚拟机需要使用软加密；
数据库，推荐使用独立的数据库服务；
国产化软件环境参考国产化环境部署手册；
# 1.4 服务器运行环境要求
以下推荐配置为协同服务、数据库服务的推荐配置。
协同周边独立能力服务的安装配置，参考"各独立服务安装维护手册"。
# 1.4.1 并发数说明
此文档中并发用户数包含协同PC端的并发数和移动端的并发数：
单机环境：协同PC端并发数 + 移动端并发数 ≤ 3000；
集群环境：协同PC端并发数 + 移动端并发数 ≤ 5000；
其中，A6系列产品：协同PC端并发数 + 移动端并发数 ≤ 200；
# 1.4.2 单台服务器集中部署环境要求

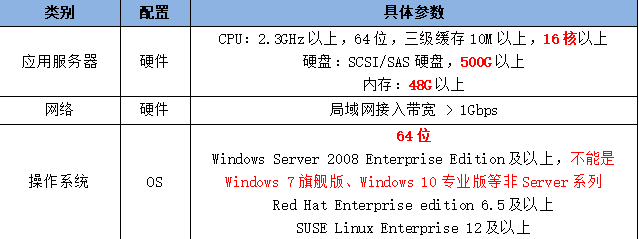

并发用户数小于200，单台服务器集中部署协同服务、数据库服务、音视频服务、全文检索服务、OfficeTrans在线转换服务、S1Agent服务、nginx服务场景下，服务器环境要求如下：
# 1.4.3 各能力服务器硬件配置检查

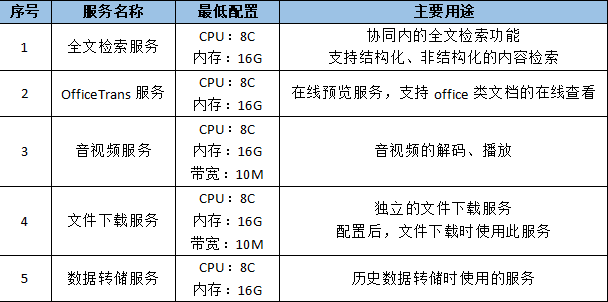

协同应用服务之外，可独立部署的服务、最低建议配置（根据实际业务情况，可进行合并或优化调整）及服务用途见以下清单：

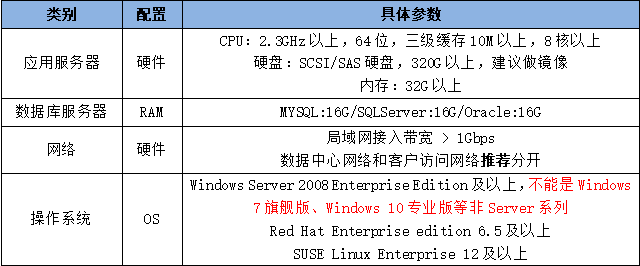

# 1.5 服务器硬件配置检查

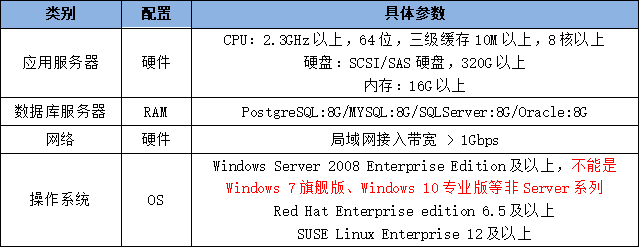

# 1.5.1 在线200以下用户
说明：
应用服务器内存等配置要求为协同服务专属服务器配置要求，若集中部署了其它产品或者其它能力服务如全文检索、转换服务、音视频服务等，请根据情况增加资源或分离部署能力服务；
应用服务、数据库服务建议分离部署；
应用服务器、数据库服务器必须使用64位操作系统；
# 1.5.2 在线200-500用户
说明：
应用服务器内存等配置要求为协同服务专属服务器配置要求，若集中部署了其它产品或者其它能力服务如全文检索、转换服务、音视频服务等，请根据情况增加资源或分离部署能力服务；
不建议使用PostgreSQL数据库；
应用服务、数据库服务必须分离部署；
应用服务器、数据库服务器必须使用64位操作系统；
# 1.5.3 在线500-1000用户
说明：
应用服务器内存等配置要求为协同服务专属服务器配置要求，若集中部署了其它产品或者其它能力服务如全文检索、转换服务、音视频服务等，请根据情况增加资源或分离部署能力服务；
应用服务、数据库服务必须分离部署；
应用服务器、数据库服务器必须使用64位操作系统；
推荐文件服务、全文检索服务分离部署；

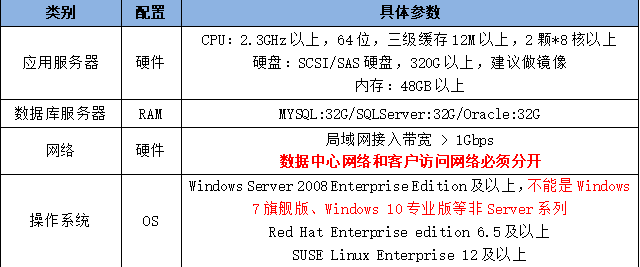

# 1.5.4 在线1000-2000用户
说明：
应用服务、数据库服务必须分离部署；
应用服务器、数据库服务器必须使用64位操作系统；
要求文件服务、全文检索服务分离部署；

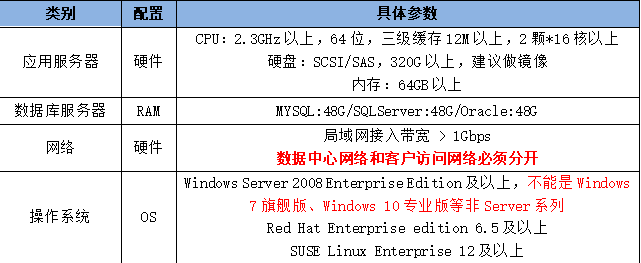

# 1.5.5 在线2000-3000用户
说明：
应用服务、数据库服务必须分离部署；
应用服务器、数据库服务器必须使用64位操作系统；
文件服务、全文检索必须分离部署；

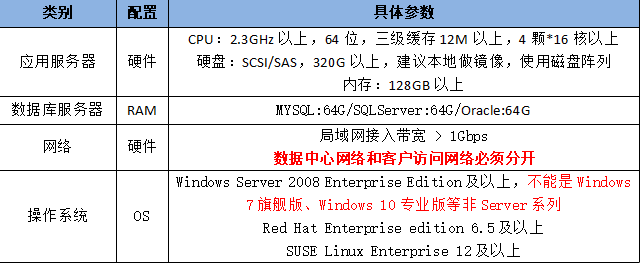

# 1.5.6 在线3000-5000用户（集群部署）
说明：
所有服务必须使用64位操作系统及64位配套软件；
应用服务器、数据库服务器、全文检索服务器必须分离部署；
推荐使用ORACLE集群RAC；
推荐使用硬件负载均衡F5等；
推荐使用LINUX操作系统；
建议使用备份软件进行数据、环境的备份；
建议机房配备UPS不间断电源；
建议使用监控软件对生产环境进行监控，建立预警机制；
# 1.5.7 虚拟内存页面文件/SWAP分区设置
- Linux服务器
swap分区建议至少大于16G，执行命令free -g检查

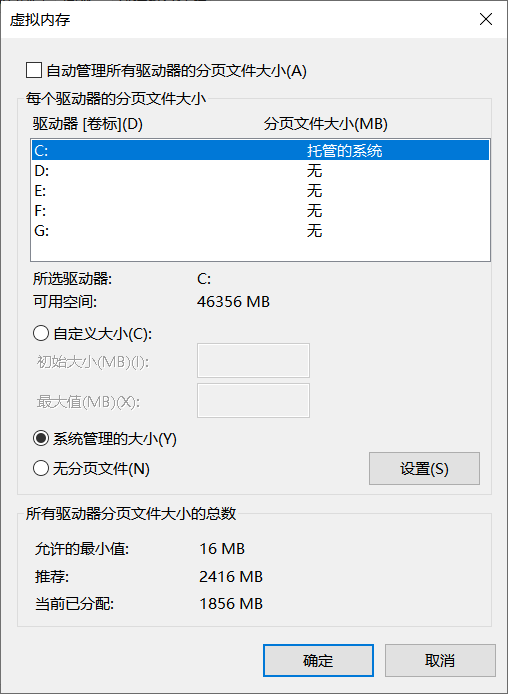

- Windows服务器
至少有一个分区上分页文件大小设置为系统管理的大小，该分区可用磁盘空间需要大于物理内存的3倍
# 1.5.8 网络环境检查

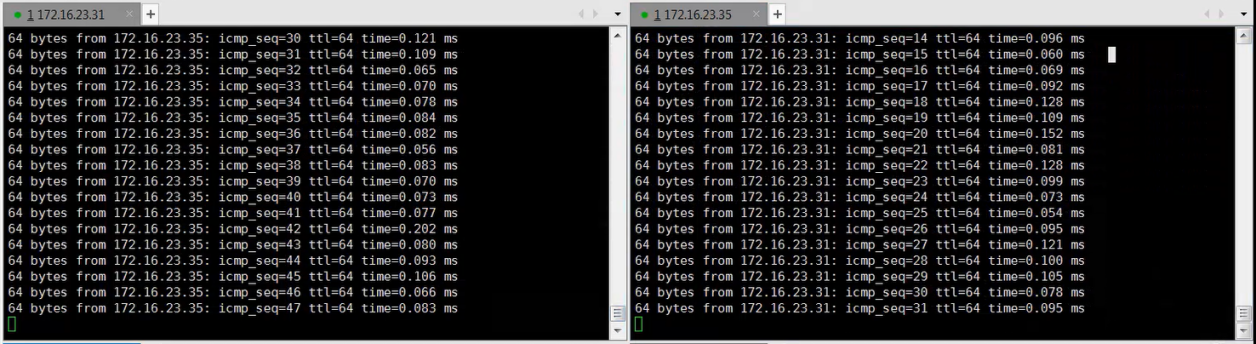

- ping检查应用服务器、数据库服务器、文件服务器等服务器相互之间结果
正常情况举例如图
- 检查网卡速率，避免出现千兆网卡使用百兆网线或者自适应降为百兆网络

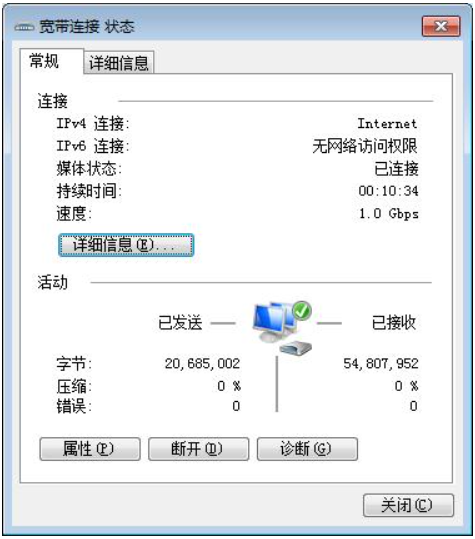

Windows服务器，网络和共享中心，千兆速度1.0 Gbps

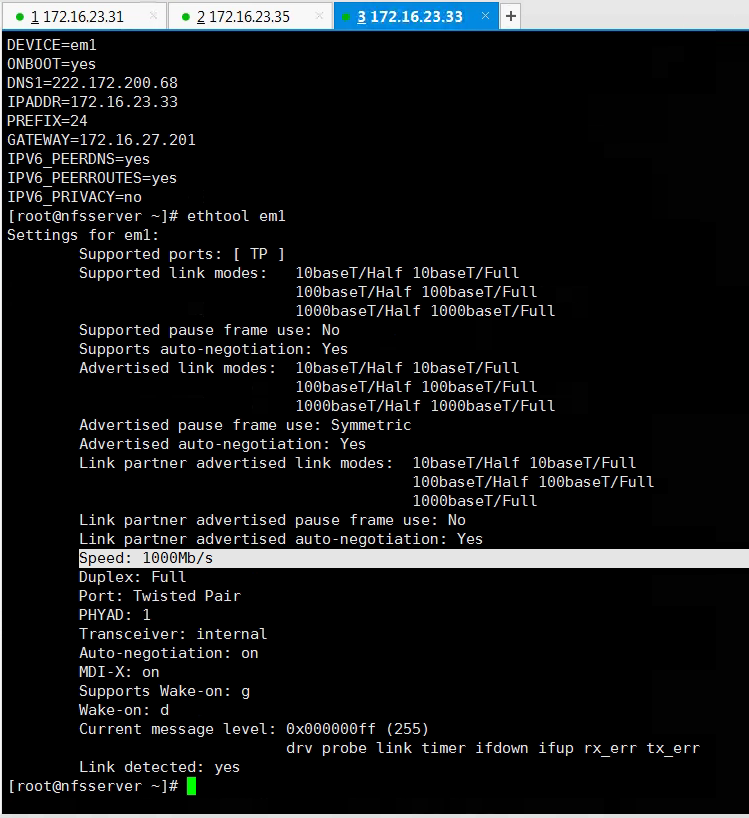

Linux服务器，命令举例：ethtool em1，查询em1网口基本设置，千兆速率

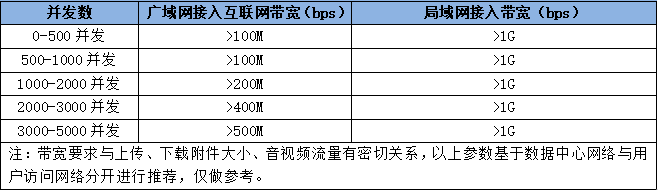

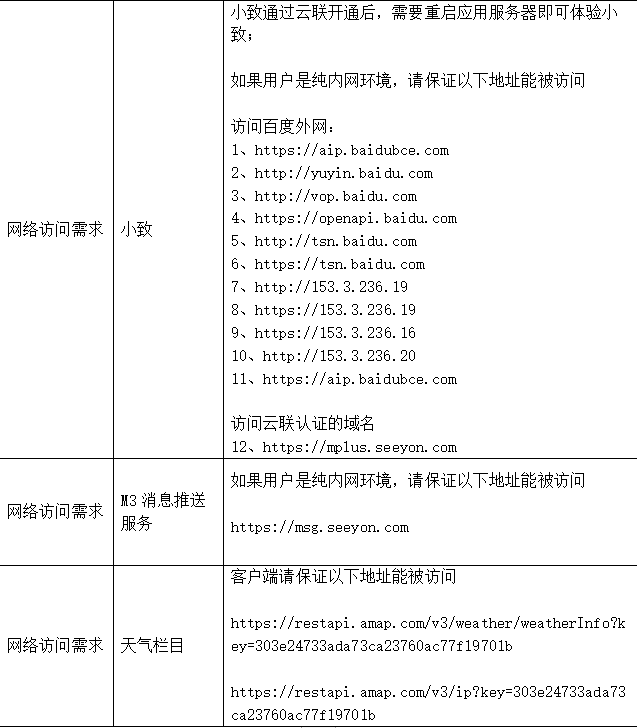

- 网络访问需求清单如下
# 1.6 Linux系统参数配置
- 修改Linux网络参数
1、在/etc/sysctl.conf文件末尾添加：
net.ipv4.tcp_fin_timeout = 30
net.ipv4.tcp_keepalive_time = 1800
net.ipv4.tcp_window_scaling = 0
net.ipv4.tcp_sack = 0
net.ipv4.tcp_timestamps = 0
2、然后执行命令重启网络服务：
service network restart
3、在 /etc/rc.d/rc.local文件末尾添加：
echo "30">/proc/sys/net/ipv4/tcp_fin_timeout
echo "1800">/proc/sys/net/ipv4/tcp_keepalive_time
echo "0">/proc/sys/net/ipv4/tcp_window_scaling
echo "0">/proc/sys/net/ipv4/tcp_sack
echo "0">/proc/sys/net/ipv4/tcp_timestamps
- 修改Linux最大进程数最大文件打开数
vi /etc/security/limits.conf 编辑此文件添加以下内容
# open files (-n)
* soft nofile 65535
* hard nofile 65535
# max user processes (-u)
* soft nproc 65535
* hard nproc 65535
# 1.7 RedHat6/CentOS6操作系统要求
如果选用RedHat6/CentOS6操作系统，请升级glibc版本至2.17再进行协同管理系统安装部署。
# RedHat7/CentOS7本地yum配置+NFS共享存储配置
Yum（全称为 Yellow dog Updater, Modified）是一个在Fedora和RedHat以及CentOS中的Shell前端软件包管理器。基于RPM包管理，能够从指定的服务器自动下载RPM包并且安装，可以自动处理依赖关系，并且一次安装所有依赖的软件包，无须繁琐地一次次下载、安装。
yum 源分为网络yum源和本地yum源。若服务器无法连接网络，则需要配置本地yum源。此操作需要操作系统对应版本的安装介质并将iso其中所有文件拷贝到服务器文件系统上，如拷贝到/cdrom，终端cd切换路径到目录/etc/yum.repos.d下，vi新建CentOS-Local.repo文件，文件内容如下。
[CentOS-Local]
name=CentOS-$releasever - Media
baseurl=file:///cdrom/
gpgcheck=0
enabled=1
gpgkey=file:///etc/pki/rpm-gpg/RPM-GPG-KEY-CentOS-7
以下案例中，192.168.2.105共享目录/oadata，192.168.2.106挂载105共享目录/oadata；
配置完本地yum源后，105服务器上进行nfs安装，命令如下：
yum install -y nfs-utils rpcbind #nfs安装命令
systemctl enable nfs #将nfs设置开机启动
systemctl enable rpcbind #将rpcbind设置开机启动
105服务器上，修改/etc/exports文件设置共享路径以及可以访问共享文件的ip地址，文件内容举例如下，/oadata/为共享目录，192.168.2.106为允许访问共享的ip地址。
[root@oa1 yum.repos.d]# vi /etc/exports
[root@oa1 yum.repos.d]# cat /etc/exports
/oadata/ 192.168.2.106(rw,sync,no_root_squash)
重启nfs服务，命令如下：
[root@oa1 yum.repos.d]# systemctl restart nfs #重启nfs服务
[root@oa1 yum.repos.d]# systemctl restart rpcbind #重启rpcbind服务
[root@oa1 yum.repos.d]# showmount -e 192.168.2.105 #检查nfs的配置信息
Export list for 192.168.2.105:
/oadata 192.168.2.106
[root@oa1 ~]# firewall-cmd --add-service=nfs --permanent --zone=public
success
[root@oa1 ~]# firewall-cmd --add-service=mountd --permanent --zone=public
success
[root@oa1 ~]# firewall-cmd --add-service=rpc-bind --permanent --zone=public
success
[root@oa1 ~]# firewall-cmd --reload #重新载入配置，使其生效
success
106服务器上挂载共享目录，需要创建和105一样的/oadata目录，参考命令如下：
[root@oa2 ~]# yum -y install nfs-utils #安装nfs
[root@oa2 ~]# mkdir /oadata #创建目录
[root@oa2 ~]# mount -t nfs -o sync,noac 192.168.2.105:/oadata /oadata #目录挂载
[root@oa2 ~]# df -h #查看挂载
文件系统 容量 已用 可用 已用% 挂载点
/dev/mapper/centos-root 37G 16G 22G 43% /
devtmpfs 965M 0 965M 0% /dev
tmpfs 981M 0 981M 0% /dev/shm
tmpfs 981M 11M 971M 2% /run
192.168.2.105:/oadata 37G 23G 15G 60% /oadata
106服务器上挂载完成后，配置开机自动挂载共享，参考方法如下：
# 编辑文件，下面红色的部分为添加的内容
[root@oa2 ~]# vi /etc/fstab
/dev/mapper/centos-root / xfs defaults 0 0
UUID=f3d331af-8683-4246-87cd-278be84bbb90 /boot xfs defaults 0 0
/dev/mapper/centos-swap swap swap defaults 0 0
192.168.2.105:/oadata /oadata/ nfs sync,noac 0 0
完成后重启106服务器查看自动挂载是否成功。
# PostgreSQL数据库环境要求
# Windows操作系统要求

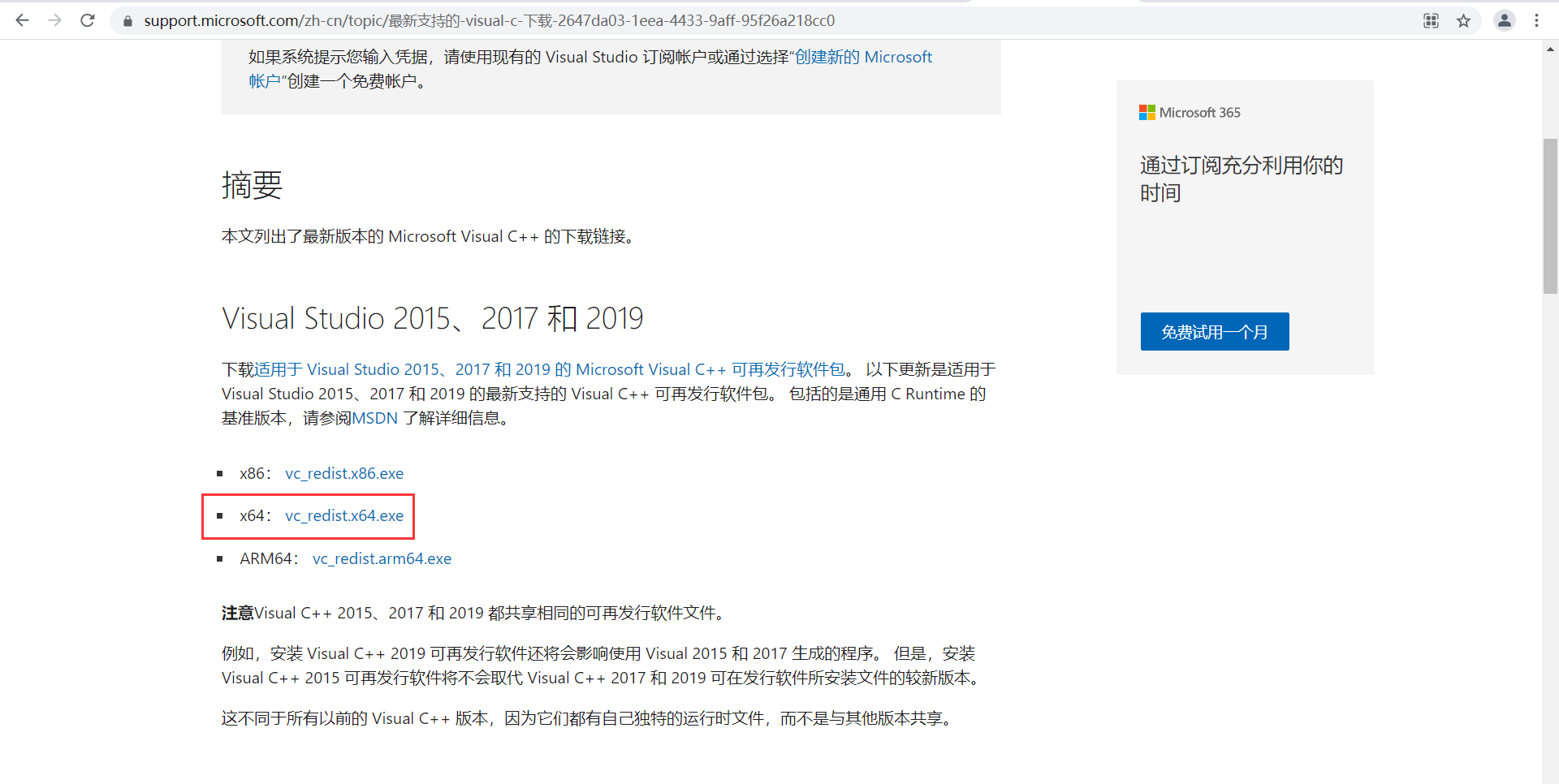

如果选用Windows操作系统，选用A6产品PostgreSQL数据库，请更新Windows Server 2012 R2（或者更高版本微软操作系统）的所有补丁，重启服务器以后再部署Microsoft Visual C++ 2015-2019组件。
# Linux操作系统要求
如果选用RedHat6/CentOS6操作系统，选用A6产品PostgreSQL数据库，请升级glibc版本至2.17再进行协同管理系统安装部署。
