#1、 OpenAPI调用规则 bpm流程引擎开放的OpenAPI接口，遵循V8统一的OpenAPI调用规则，以下为简单的接入流程示例。详细接入规则，请以：https://open.seeyoncloud.com/v8dev/2451/2462.html 为准

#2、BPM关键运行态接口经典示例本示例列举运行态中，使用比较高频的接口，包括：发送、处理、取回、回退、终止、撤销，示例中都以基本的业务参数做为示例，如有复杂的业务，请研读接口接入说明。本示例所演示的接口，都需要有相应的接口操作和数据权限，使用前请仔细确认。

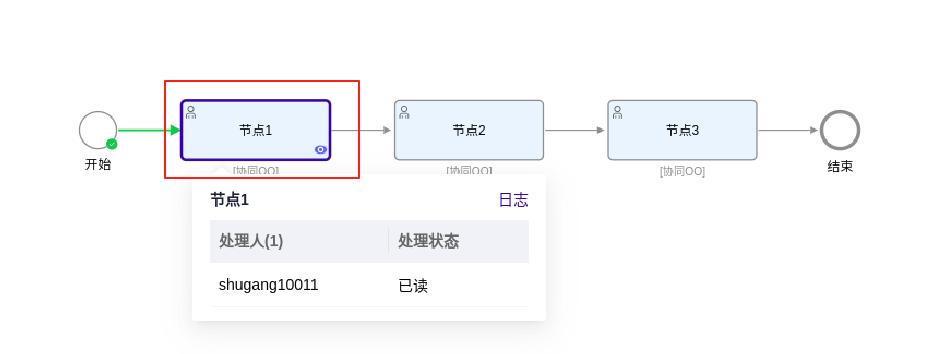

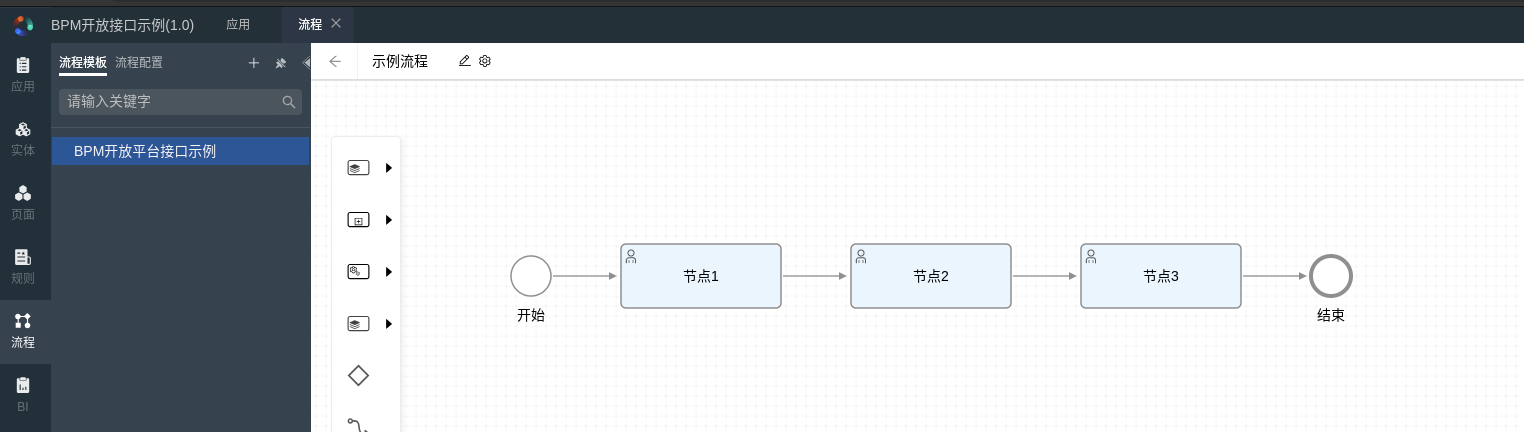

# 2.1、示例流程图

这里为了方便演示，流程图中的所有节点参与人都是"发起者"。

# 2.2、OpenAPI接入V8规则代码示例

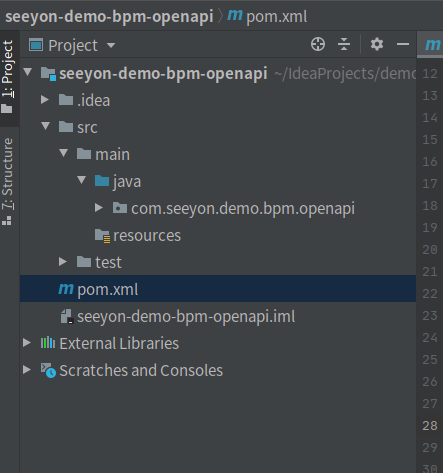

# 2.2.1、创建一个接入工程

# 2.3、发起一个流程

这里发起一个示例流程，关键的业务参数为：模板code、发起人code、表单参数等。

# 请求地址：

https://系统域名/bpm/case/send

###请求参数

# 接口参数说明

参数名称	父节点	是否必填	参数类型	参数描述
requestId	-	true	string	请求流水号。同一接入应用下的流水号不要重复；最长32位，超过部分会被截断。
timestamp	-	true	int64	请求时间戳。请求时间和服务器时间不能相差过大，默认5分钟以内。
notifyUrl	-	false	string	异步回调URL。如果此参数非空，表示使用异步方式调用开放API。
data	-	true	BpmSendDto	请求参数数据
templateCode	data	false	string	模板code
templateId	data	false	int64	模板code/模板ID两者传其一，如果都传，以模板code为准
userCode	data	true	string	当前用户ID(编号)
currentUserId	data	true	int64	当前用户ID
orgCode	data	false	string	当前机构id(编号)
orgId	data	false	int64	当前机构id
bpmCommentDto	data	false	BpmCommentDto	意见信息dto
id	bpmCommentDto	false	int64	id
opinion	bpmCommentDto	false	string	意见CODE
content	bpmCommentDto	false	string	审批意见
richContent	bpmCommentDto	false	string	富文本审批意见
attachmentStorageIds	bpmCommentDto	false	array[BpmAttachmentStorageDto]	意见中的附件ID
id	attachmentStorageIds	false	string	附件id
fileName	attachmentStorageIds	false	string	附件文件名
fileSize	attachmentStorageIds	false	string	文件大小
size	attachmentStorageIds	false	string	大小
storageKey	attachmentStorageIds	false	string	存储key
secretId	attachmentStorageIds	false	string	密级id
operationCaption	bpmCommentDto	false	string	操作类型自定义名称
hidden	bpmCommentDto	false	boolean	意见是否影藏
showPerson	bpmCommentDto	false	string	意见影藏不包括人员
extra	bpmCommentDto	false	map	扩展字段，该字段BPM不做处理只做透传
attitudeCaption	bpmCommentDto	false	string	意见态度显示名称，带国际化
actionTime	bpmCommentDto	false	date	操作时间(发送修改意见事件时，填写修改后的操作时间)
opinionUserId	bpmCommentDto	false	int64	意见所属人id
opinionAccountId	bpmCommentDto	false	int64	意见所属人机构id
memberPostId	bpmCommentDto	false	string	处理身份任职id(假的，目前没有值)
formRecordId	data	false	string	表单数据id
parameterData	data	false	map	流程参数需要的数据
caseId	data	false	int64	流程实例ID
sendPolicy	data	false	string	流程发送策略，现有：添加节点 - node ; 抛异常 - exception
commandId	data	true	string	请求唯一标识
redo	data	false	boolean	是否允许超时后在执行，默认false

###返回参数

参数名称	父节点	参数类型	参数描述
data	-	SingleData	流程发送返回结果
content	data	BpmSendResultDto	数据对象
caseId	content	int64	运行态流程实例ID
subject	content	string	流程标题
status	-	int32	状态
code	-	string	错误码
message	-	string	返回信息
traceId	-	string	链路ID

###完整发起代码如下

package com.seeyon.demo.bpm.openapi;

import com.fasterxml.jackson.databind.ObjectMapper;
import com.seeyon.demo.bpm.openapi.utils.HeaderUtils;
import org.apache.http.HttpEntity;
import org.apache.http.client.methods.CloseableHttpResponse;
import org.apache.http.client.methods.HttpPost;
import org.apache.http.entity.StringEntity;
import org.apache.http.impl.client.CloseableHttpClient;
import org.apache.http.impl.client.HttpClients;
import org.apache.http.util.EntityUtils;

import java.util.HashMap;
import java.util.Map;
import java.util.UUID;

/**
 * 发起一个流程
 * @author seeyon
 * @date 2025-06-09 下午1:32
 */
public class SendCase {

    public static void main(String[] args) throws Exception {

        /** ----------------准备OpenAPI规则参数---------------- **/
        // 请求流水号。同一接入应用下的流水号不要重复；最长32位，超过部分会被截断。
        String requestId = UUID.randomUUID().toString();
        // 请求唯一标识，可以跟流水号一样，也可以不一样，保证每次请求唯一即可
        String commandId = requestId;
        // 请求时间戳。请求时间和服务器时间不能相差过大，默认5分钟以内。
        long timestamp = System.currentTimeMillis();

        /** ----------------准备业务参数---------------- **/
        // 发起流程的模板ID
        String templateCode = "BPMkaifangpingtaijiekoushili";
        // 发起流程的用户code
        String userCode = "MB202409020003";
        // 发起的表单数据，这里表单实体中只定义了两个字段，姓名和年龄
        Map<String, Object> formData = new HashMap<String, Object>();
        formData.put("xingming", "小明");
        formData.put("nianling", "12");

        /** ----------------组装接口请求数据---------------- **/
        Map<String, Object> requestObjectMap = new HashMap<String, Object>();
        requestObjectMap.put("requestId", requestId);
        requestObjectMap.put("timestamp", timestamp);
        Map<String, Object> data = new HashMap<String, Object>();
        data.put("templateCode", templateCode);
        data.put("userCode", userCode);
        data.put("parameterData", formData);
        // 请求唯一标识
        data.put("commandId", commandId);
        requestObjectMap.put("data", data);
        // 最终的请求参数
        String paramsJson = new ObjectMapper().writeValueAsString(requestObjectMap);

        /** ---------------- 创建客户端，处理请求头，并发起请求 ---------------- **/
        // 接口地址
        String url = "https://openapi-dev.seeyonv8.com/bpm/case/send";
        // 接入应用appKey
        String appKey = "9d4cb9bc5fd0417a847e565362fff76b";
        // 接入应用的appSecret
        String appSecret = "8d17e604963c49c9ab21cb8a5854e7f9";
        // 获取参数签名
        String sign = HeaderUtils.sign(appSecret, paramsJson);
        // 创建客户端
        CloseableHttpClient httpClient = HttpClients.createDefault();
        // 创建 POST 请求
        HttpPost httpPost = new HttpPost(url);
        // 设置请求头
        httpPost.setHeader("app-key", appKey);
        httpPost.setHeader("sign-type", "MD5");
        httpPost.setHeader("sign", sign);
        // 设置请求体
        httpPost.setEntity(new StringEntity(paramsJson));
        // 执行请求
        CloseableHttpResponse response = httpClient.execute(httpPost);
        // 获取响应状态码
        int statusCode = response.getStatusLine().getStatusCode();
        System.out.println("Status Code: " + statusCode);
        // 获取响应内容
        HttpEntity entity = response.getEntity();
        if (entity != null) {
            String result = EntityUtils.toString(entity);
            System.out.println("Response: " + result);
        }
    }

}

运行代码，得到输出结果，其中code=BOOT_0000表示接口调用成功，并为发生业务异常，并附带输出了caseId（流程实例ID）、subject（流程标题）

Status Code: 200
Response: {"status":0,"code":"BOOT_0000","message":"SUCCESS","traceId":"9d4cb9bc5fd0417a847e565362fff76be90f001b-d170-4972-b6eb-4820d504","data":{"content":{"validate":true,"caseId":"-7138429048247920259","subject":"BPM开放平台接口示例(shugang10011 2025-06-09 14:08)"}}}

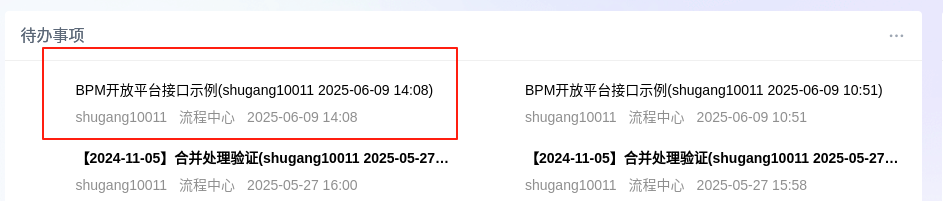

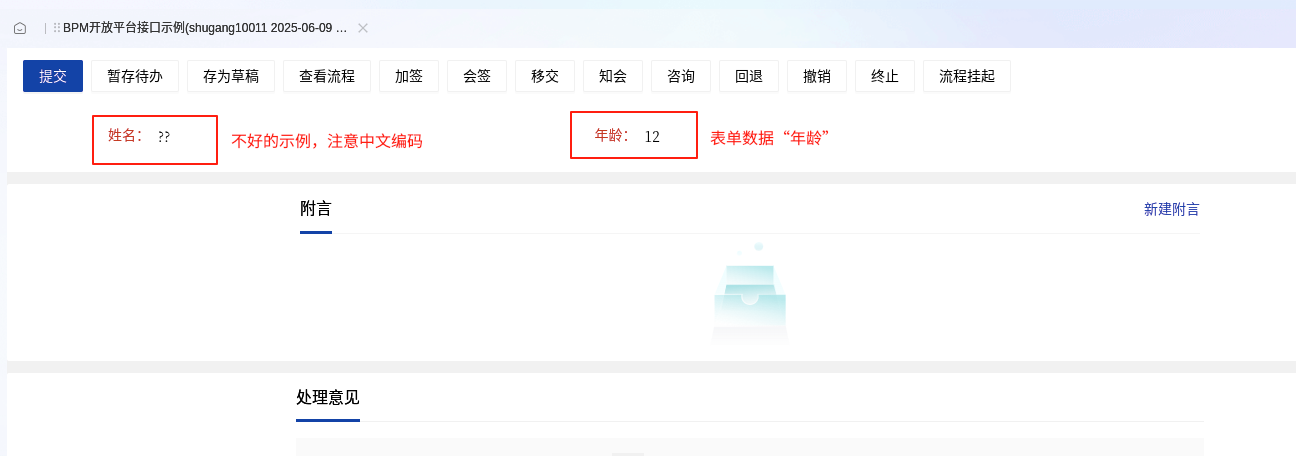

此时在MB202409020003用户界面可以查询到待办信息待办列表信息如果点击待办的详情，可以看到表单数据值待办详情数据点击查看流程图，可以看到流程图流转到了第一个节点流程流转情况

# 2.4、处理待办

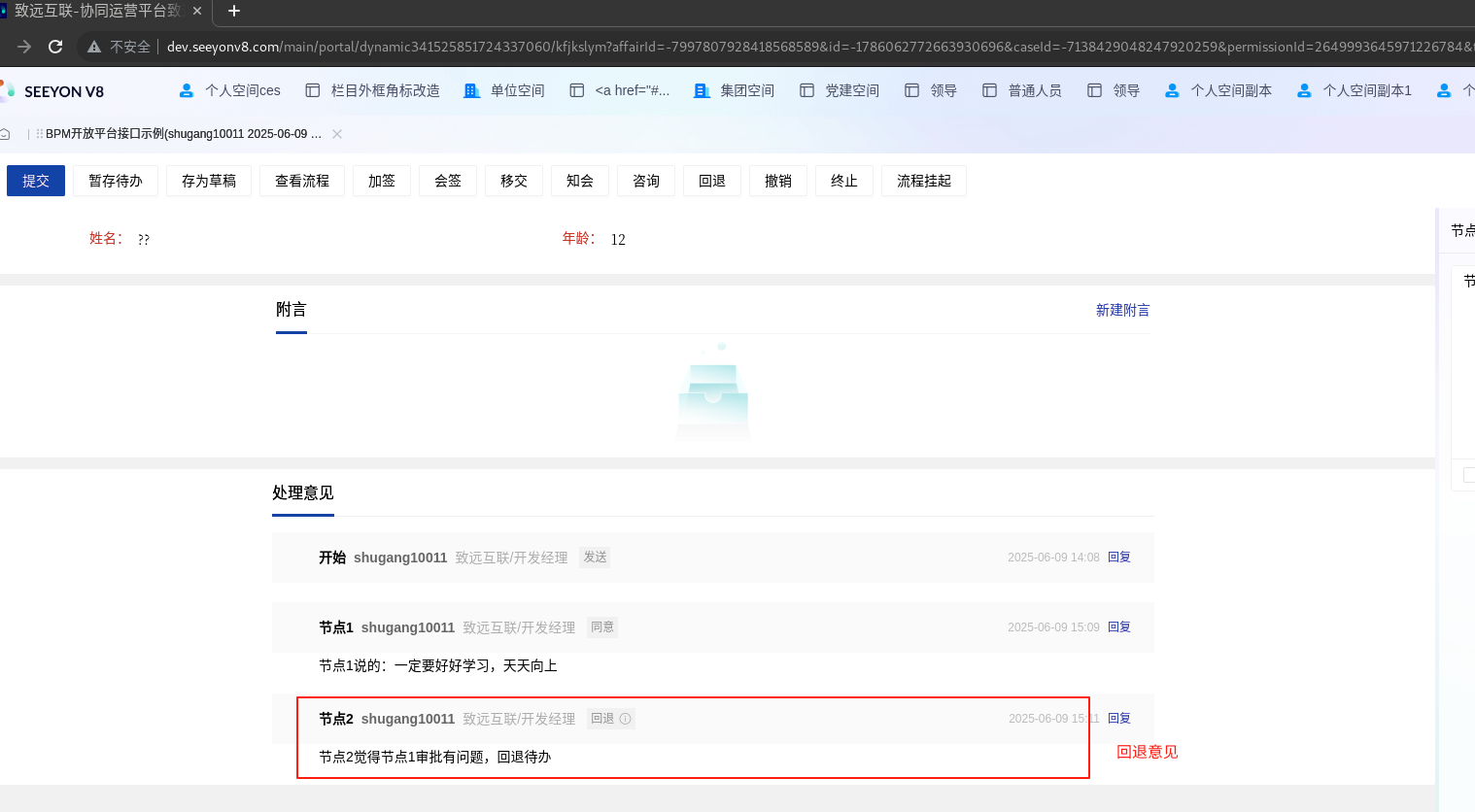

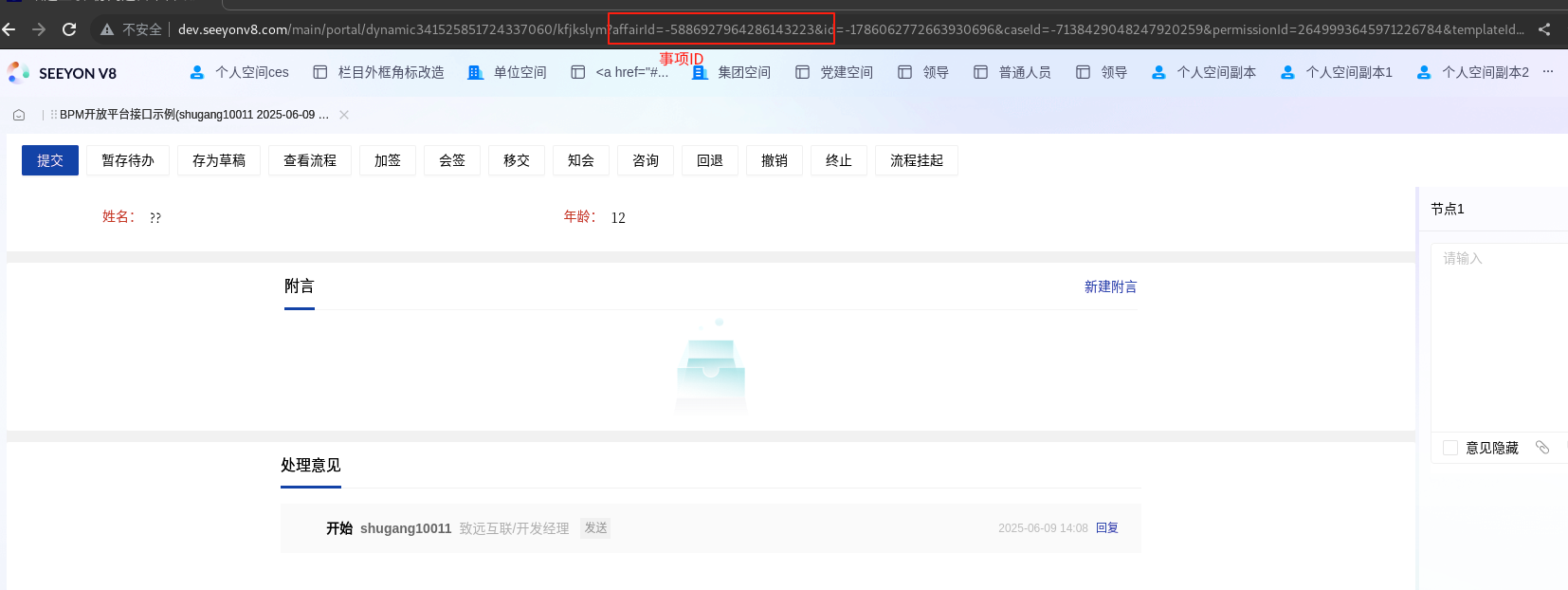

这里我们以2.3中发起流程生成的待办为例，进行提交操作的演示，其中关键参数为事项ID，此参数可以从详情页面的地址栏中获取获取事项ID

###请求地址： https://系统域名/bpm/work-item/submit

###请求参数

参数名称	父节点	是否必填	参数类型	参数描述
requestId	-	true	string	请求流水号。同一接入应用下的流水号不要重复；最长32位，超过部分会被截断。
timestamp	-	true	int64	请求时间戳。请求时间和服务器时间不能相差过大，默认5分钟以内。
notifyUrl	-	false	string	异步回调URL。如果此参数非空，表示使用异步方式调用开放API，执行结果将通过此URL异步通知调用者。
data	-	true	BpmSubmitDto	请求参数数据
affairId	data	true	int64	事项affairId
userCode	data	true	string	当前用户ID(编号)
currentUserId	data	true	int64	当前用户ID
orgCode	data	false	string	当前机构id(编号)
orgId	data	false	int64	当前机构id
bpmCommentDto	data	false	BpmCommentDto	意见信息dto
id	bpmCommentDto	false	int64	id
opinion	bpmCommentDto	false	string	意见CODE
content	bpmCommentDto	false	string	审批意见
richContent	bpmCommentDto	false	string	富文本审批意见
attachmentStorageIds	bpmCommentDto	false	array[BpmAttachmentStorageDto]	意见中的附件ID
id	attachmentStorageIds	false	string	附件id
fileName	attachmentStorageIds	false	string	附件文件名
fileSize	attachmentStorageIds	false	string	文件大小
size	attachmentStorageIds	false	string	大小
storageKey	attachmentStorageIds	false	string	存储key
secretId	attachmentStorageIds	false	string	密级id
operationCaption	bpmCommentDto	false	string	操作类型自定义名称
hidden	bpmCommentDto	false	boolean	意见是否影藏
showPerson	bpmCommentDto	false	string	意见影藏不包括人员
extra	bpmCommentDto	false	map	扩展字段，该字段BPM不做处理只做透传
attitudeCaption	bpmCommentDto	false	string	意见态度显示名称，带国际化
actionTime	bpmCommentDto	false	date	操作时间(发送修改意见事件时，填写修改后的操作时间)
opinionUserId	bpmCommentDto	false	int64	意见所属人id
opinionAccountId	bpmCommentDto	false	int64	意见所属人机构id
memberPostId	bpmCommentDto	false	string	处理身份任职id(假的，目前没有值)
formData	data	false	map	表单数据（选择提交时填）
changeNodeRequestDtos	data	false	array[ChangeNodeRequestDto]	加签相关请求参数，没有做加签相关操作，传递NULL就可以
processId	changeNodeRequestDtos	false	int64	流程Id,processJson，优先取processJson，没有就取processId在数据库中对应的流程图
processJson	changeNodeRequestDtos	false	string	流程图Json，和processId组合使用，优先取baseProcessXml，没有就取processId在数据库中对应的流程图
currentActivityId	changeNodeRequestDtos	true	string	当前节点ID
workItemId	changeNodeRequestDtos	false	string	当前WorkItem的ID
changeTypeEnum	changeNodeRequestDtos	true	enum	操作类型。枚举项可选值列表：NONE（默认值：空），AddNode（加签），AddInform（知会），Assign（当前会签），DeleteNode（减签），PassRead（传阅），Transfer（转办），OrderExecuteAdd（多人按序执行），ReplaceNode（替换节点），ModifyNodeProperty（修改节点属性），Countersign（会签），LOOP（节点循环），SuperviseChange（督办修改），CountersignInnerAdd（会签-咨询），PostApprovalAddNode（后置审批增补），ADD_INNER（加签到节点内），
needInsertLog	changeNodeRequestDtos	false	boolean	是否插入日志
addNodeParameterDto	changeNodeRequestDtos	false	AddNodeParameterDto	前端加签界面选择的具体参数，减签的时候不需要
nodeIdAndSelectPeoples	addNodeParameterDto	true	array[AddNodeOrgInfoDto]	选人界面返回的加签的组织模型信息和节点信息
activityId	nodeIdAndSelectPeoples	false	string	加签的节点id。只会,加签到节点内不传节点id，替换时需要传入需要替换的节点id
activityName	nodeIdAndSelectPeoples	false	string	加签的节点名称。合并为一个节点时，该属性不能为空，否则默认取第一个参与者的名称作为节点名称
orgInfo	nodeIdAndSelectPeoples	true	string	选人界面返回的加签的组织模型信息
flowTypeEnum	addNodeParameterDto	false	enum	加签模式,此处仅可使用 SERIAL：加签到节点后；FRONT：加签到节点前；CURRENT_BRANCH：加签到旁支；CURRENT_PARALLEL：与当前节点并发。枚举项可选值列表：NONE（默认值：空），SERIAL（串行），SERIAL_PARALLEL（并行后向加签），PARALLEL（并行），CURRENT_PARALLEL（当前会签），CURRENT_BRANCH（加签到旁支），FRONT（前向加签），FRONT_SERIAL（前向串行加签），COUNTERSIGN（会签），COUNTERSIGN_INNER_ADD（会签-咨询），PARALLEL_NEXT_NODE（加签与后一节点并列,加签节点串发），PARALLEL_NEXT_NODE_PARALLEL（加签与后一节点并列，加签节点并发），
processExecuteEnum	addNodeParameterDto	false	enum	执行模式全体并发竞争。枚举项可选值列表：NONE（默认值：空），ALL_PARALLEL（全体并发），COMPETITION（竞争），
nodeExecuteEnum	addNodeParameterDto	false	enum	多个节点执行模式串发并发。枚举项可选值列表：NONE（默认值：空），SERIAL（串发执行），PARALLEL（并发执行），MERGE（合并），
policyId	addNodeParameterDto	false	string	节点权限ID
policyName	addNodeParameterDto	false	string	节点权限名称
nodePermType	addNodeParameterDto	false	int32	节点权限类型Code
processTerm	addNodeParameterDto	false	enum	节点期限。枚举项可选值列表：NONE（默认值：空），NO（无），CUSTOM（自定义时间），PARAMETER（流程参数），
parameterCode	addNodeParameterDto	false	string	该模板的参数code，当节点期限选择的是节点参数的时候有效，并且只能选择日期时间类型
parameterName	addNodeParameterDto	false	string	该模板的参数名称，和参数ID对应，当节点期限选择的是节点参数的时候有效
customTime	addNodeParameterDto	false	int32	自定义时间数字，当节点期限选择的是自定义时间该参数才有效
customTimeType	addNodeParameterDto	false	enum	自定义时间类型，只有节点期限选择的是自定义时间该参数才有效。枚举项可选值列表：NONE（默认值：空），SECOND（秒），MINUTE（分），HOUR（小时），DAY（天），
beforeExpiredTime	addNodeParameterDto	false	int32	节点到期前提醒时间，只有节点到期前操作选择的是消息提醒该参数才有效
beforeExpiredTimeType	addNodeParameterDto	false	enum	节点到期前提醒时间类型，只是节点到期前操作选择的是消息提醒该参数才有效。枚举项可选值列表：NONE（默认值：空），SECOND（秒），MINUTE（分），HOUR（小时），DAY（天），
beforeExpired	addNodeParameterDto	true	enum	节点到期前操作。枚举项可选值列表：NONE（默认值：空），NO_OPERATION（无操作），MESSAGE_ALERT（消息提醒），
afterExpired	addNodeParameterDto	false	enum	节点到期后操作。枚举项可选值列表：NONE（默认值：空），NO（无操作），MESSAGE（消息提醒），CYCLE（消息重复提醒），DESIGNATED（转给指定人），SKIP（自动跳过），ADVANCE_SETTING（高级设置），
repealAlertTime	addNodeParameterDto	false	int32	到期重复提醒时间，只有节点到期后操作选择的是消息提醒-重复提醒该参数才有效
repealAlertTimeType	addNodeParameterDto	false	enum	到期重复提醒时间类型，只有节点到期后操作选择的是消息提醒-重复提醒该参数才有效。枚举项可选值列表：NONE（默认值：空），SECOND（秒），MINUTE（分），HOUR（小时），DAY（天），
messageRemindUser	addNodeParameterDto	false	string	消息提醒提醒对象
messageReRemindUser	addNodeParameterDto	false	string	消息重复提醒提醒对象
dealTermUser	addNodeParameterDto	false	string	超期后转指定人选择的人员信息
receiveImmediate	addNodeParameterDto	false	boolean	加签与我合并，合并到原节点，true 表示立即收到 false为否
formOperationId	addNodeParameterDto	false	string	表单权限ID
readOnly	addNodeParameterDto	false	boolean	是否只读:true只读,false编辑
repeatCount	addNodeParameterDto	false	int32	到期重复提醒次数，只有节点到期后操作选择的是消息提醒-重复提醒该参数才有效
addNodeToMe	addNodeParameterDto	false	boolean	加签回到我
addNodeImmediate	addNodeParameterDto	false	boolean	加签在我后面立即收到，形成独立节点 true 表示立即收到 false为否
deletedNodeIds	changeNodeRequestDtos	false	array[string]	需要减签的节点ID，只有减签的时候需要
replaceNodeDto	changeNodeRequestDtos	false	AddNodeOrgInfoDto	替换节点信息
activityId	replaceNodeDto	false	string	加签的节点id。只会,加签到节点内不传节点id，替换时需要传入需要替换的节点id
activityName	replaceNodeDto	false	string	加签的节点名称。合并为一个节点时，该属性不能为空，否则默认取第一个参与者的名称作为节点名称
orgInfo	replaceNodeDto	true	string	选人界面返回的加签的组织模型信息
modifyNodeTermParameterDtos	changeNodeRequestDtos	false	array[AddNodeProcessTermParameterDto]	加签节点节点属性修改
activityId	modifyNodeTermParameterDtos	false	string	节点id
policyId	modifyNodeTermParameterDtos	false	string	节点权限ID
policyName	modifyNodeTermParameterDtos	false	string	节点权限名称
nodePermType	modifyNodeTermParameterDtos	false	int32	节点权限类型Code
processExecuteEnum	modifyNodeTermParameterDtos	false	enum	执行模式全体并发竞争。枚举项可选值列表：NONE（默认值：空），ALL_PARALLEL（全体并发），COMPETITION（竞争），
processTerm	modifyNodeTermParameterDtos	true	enum	节点期限。枚举项可选值列表：NONE（默认值：空），NO（无），CUSTOM（自定义时间），PARAMETER（流程参数），
parameterCode	modifyNodeTermParameterDtos	false	string	该模板的参数code，当节点期限选择的是节点参数的时候有效，并且只能选择日期时间类型
parameterName	modifyNodeTermParameterDtos	false	string	该模板的参数名称，和参数ID对应，当节点期限选择的是节点参数的时候有效
customTime	modifyNodeTermParameterDtos	false	int32	自定义时间数字，当节点期限选择的是自定义时间该参数才有效
customTimeType	modifyNodeTermParameterDtos	false	enum	自定义时间类型，只有节点期限选择的是自定义时间该参数才有效。枚举项可选值列表：NONE（默认值：空），SECOND（秒），MINUTE（分），HOUR（小时），DAY（天），
beforeExpiredTime	modifyNodeTermParameterDtos	false	int32	节点到期前提醒时间，只有节点到期前操作选择的是消息提醒该参数才有效
beforeExpiredTimeType	modifyNodeTermParameterDtos	false	enum	节点到期前提醒时间类型，只是节点到期前操作选择的是消息提醒该参数才有效。枚举项可选值列表：NONE（默认值：空），SECOND（秒），MINUTE（分），HOUR（小时），DAY（天），
beforeExpired	modifyNodeTermParameterDtos	true	enum	节点到期前操作。枚举项可选值列表：NONE（默认值：空），NO_OPERATION（无操作），MESSAGE_ALERT（消息提醒），
afterExpired	modifyNodeTermParameterDtos	false	enum	节点到期后操作。枚举项可选值列表：NONE（默认值：空），NO（无操作），MESSAGE（消息提醒），CYCLE（消息重复提醒），DESIGNATED（转给指定人），SKIP（自动跳过），ADVANCE_SETTING（高级设置），
repealAlertTime	modifyNodeTermParameterDtos	false	int32	到期重复提醒时间，只有节点到期后操作选择的是消息提醒-重复提醒该参数才有效
repealAlertTimeType	modifyNodeTermParameterDtos	false	enum	到期重复提醒时间类型，只有节点到期后操作选择的是消息提醒-重复提醒该参数才有效。枚举项可选值列表：NONE（默认值：空），SECOND（秒），MINUTE（分），HOUR（小时），DAY（天），
messageRemindUser	modifyNodeTermParameterDtos	false	string	消息提醒提醒对象
messageReRemindUser	modifyNodeTermParameterDtos	false	string	消息重复提醒提醒对象
dealTermUser	modifyNodeTermParameterDtos	false	string	超期后转指定人选择的人员信息
repeatCount	modifyNodeTermParameterDtos	false	int32	到期重复提醒次数，只有节点到期后操作选择的是消息提醒-重复提醒该参数才有效
formOperationId	modifyNodeTermParameterDtos	false	string	表单权限ID
formDataMap	changeNodeRequestDtos	false	map	前端表单数据
applicationName	changeNodeRequestDtos	false	string	应用app
preMatchRequestDto	data	false	PreMatchRequestDto	预提交分支匹配结果
conditionsOfLinks	preMatchRequestDto	false	map	节点的删除状态,<linkId，是否被删除（true删除，false没有被删除）>
selectedPeoplesOfNodes	preMatchRequestDto	false	map	节点选人信息,是一个map，key是节点ID，value是PreSelectedPeopleDto
processLogs	preMatchRequestDto	false	array[BpmProcessLogDto]	预提交时记录的流程日志
id	processLogs	true	int64	日志ID
caseId	processLogs	false	int64	流程实例ID
nodeId	processLogs	false	int64	节点ID
nodeName	processLogs	false	string	节点名称
workItemId	processLogs	false	int64	事项ID
actionUserId	processLogs	false	int64	操作人ID
actionUserName	processLogs	false	string	操作用户名称
actionTime	processLogs	false	date	操作时间
actionType	processLogs	false	string	操作类型
actionDetail	processLogs	false	string	处理操作
receiveTime	processLogs	false	date	收到时间
dealTime	processLogs	false	string	操作时长
dealTermTime	processLogs	false	string	处理期限
hasExpire	processLogs	false	boolean	是否超期
expireTime	processLogs	false	string	超期时长
hasDetail	processLogs	false	boolean	是否有日志明细
affairId	processLogs	false	int64	事项ID
opinionId	processLogs	false	int64	意见ID
nodeSubLicenseMap	preMatchRequestDto	false	map	预匹配时节点转授权信息
oneHandlerMatchNeedPop	preMatchRequestDto	false	boolean	只有一个分支满足的时候是否弹选人选分支（和系统参数同意受控，只要一个开关打开就允许弹选人选分支）
postApprovalAddNodeSuccess	preMatchRequestDto	false	boolean	后置审批增补节点是否成功
onlyCheck	data	false	boolean	是否仅校验
commandId	data	true	string	请求唯一标识
redo	data	false	boolean	是否允许超时后在执行，默认false

###返回参数

参数名称	父节点	参数类型	参数描述
data		SingleData	流程处理返回结果
content	data	BpmSubmitResultDto	数据对象
preMatchResponseDto	content	PreMatchResponseDto	分支匹配返回信息
canSubmit	preMatchResponseDto	boolean	是否获取流程锁成功:true表示获取到锁，false表示没有获取到锁
isLast	preMatchResponseDto	string	是否为流程最后一个处理人
pop	preMatchResponseDto	boolean	是否需要弹出分支选择和人员选择对话框
conditionMatchResultDtoMap	preMatchResponseDto	map	linkId_linkId,每个分支路径上最后一个节点的匹配节点
conditionMatchMapKeyList	preMatchResponseDto	array[string]	需要选分支或选人的节点集合的Key的一个顺序List,用于前端分支排序
conditionsOfLinks	preMatchResponseDto	map	流程流转线的删除状态,<linkId_linkId，是否被删除（true删除，false没有被删除）,需要回填到提交dto中（PreMatchRequestDto）>
selectedPeoplesOfNodes	preMatchResponseDto	map	linkId_linkId，节点选人信息，需要回填到提交dto中（PreMatchRequestDto）
selectionMode	preMatchResponseDto	string	分支可选数,单选-radio ；多选-checkbox
hasSatisfyAutoBranch	preMatchResponseDto	boolean	是否有符合条件的自动分支，用于前端界面控制显示隐藏
processLogs	preMatchResponseDto	array[BpmProcessLogDto]	流程日志
id	processLogs	int64	日志ID
caseId	processLogs	int64	流程实例ID
nodeId	processLogs	int64	节点ID
nodeName	processLogs	string	节点名称
workItemId	processLogs	int64	事项ID
actionUserId	processLogs	int64	操作人ID
actionUserName	processLogs	string	操作用户名称
actionTime	processLogs	date	操作时间
actionType	processLogs	string	操作类型
actionDetail	processLogs	string	处理操作
receiveTime	processLogs	date	收到时间
dealTime	processLogs	string	操作时长
dealTermTime	processLogs	string	处理期限
hasExpire	processLogs	boolean	是否超期
expireTime	processLogs	string	超期时长
hasDetail	processLogs	boolean	是否有日志明细
affairId	processLogs	int64	事项ID
opinionId	processLogs	int64	意见ID
nodeSubLicenseMap	preMatchResponseDto	map	节点转授权信息
opinionAsBranch	preMatchResponseDto	boolean	是否存在意见作为分支条件
showLinkName	preMatchResponseDto	boolean	是否显示分支线名称
postApprovalAddNodeSuccess	preMatchResponseDto	boolean	后置审批增补节点是否成功
isInSpecialStepBackStatus	preMatchResponseDto	string	是否处于指定回退状态
cannotSubmitMsg	preMatchResponseDto	string	不能获取到锁的校验信息
submitToMe	preMatchResponseDto	boolean	是否指定回退直接提交给我
mainPreMatchResponseDto	content	PreMatchResponseDto	主流程预提交选人选分支dto
canSubmit	mainPreMatchResponseDto	boolean	是否获取流程锁成功:true表示获取到锁，false表示没有获取到锁
isLast	mainPreMatchResponseDto	string	是否为流程最后一个处理人
pop	mainPreMatchResponseDto	boolean	是否需要弹出分支选择和人员选择对话框
conditionMatchResultDtoMap	mainPreMatchResponseDto	map	linkId_linkId,每个分支路径上最后一个节点的匹配节点
conditionMatchMapKeyList	mainPreMatchResponseDto	array[string]	需要选分支或选人的节点集合的Key的一个顺序List,用于前端分支排序
conditionsOfLinks	mainPreMatchResponseDto	map	流程流转线的删除状态,<linkId_linkId，是否被删除（true删除，false没有被删除）,需要回填到提交dto中（PreMatchRequestDto）>
selectedPeoplesOfNodes	mainPreMatchResponseDto	map	linkId_linkId，节点选人信息，需要回填到提交dto中（PreMatchRequestDto）
selectionMode	mainPreMatchResponseDto	string	分支可选数,单选-radio ；多选-checkbox
hasSatisfyAutoBranch	mainPreMatchResponseDto	boolean	是否有符合条件的自动分支，用于前端界面控制显示隐藏
processLogs	mainPreMatchResponseDto	array[BpmProcessLogDto]	流程日志
id	processLogs	int64	日志ID
caseId	processLogs	int64	流程实例ID
nodeId	processLogs	int64	节点ID
nodeName	processLogs	string	节点名称
workItemId	processLogs	int64	事项ID
actionUserId	processLogs	int64	操作人ID
actionUserName	processLogs	string	操作用户名称
actionTime	processLogs	date	操作时间
actionType	processLogs	string	操作类型
actionDetail	processLogs	string	处理操作
receiveTime	processLogs	date	收到时间
dealTime	processLogs	string	操作时长
dealTermTime	processLogs	string	处理期限
hasExpire	processLogs	boolean	是否超期
expireTime	processLogs	string	超期时长
hasDetail	processLogs	boolean	是否有日志明细
affairId	processLogs	int64	事项ID
opinionId	processLogs	int64	意见ID
nodeSubLicenseMap	mainPreMatchResponseDto	map	节点转授权信息
opinionAsBranch	mainPreMatchResponseDto	boolean	是否存在意见作为分支条件
showLinkName	mainPreMatchResponseDto	boolean	是否显示分支线名称
postApprovalAddNodeSuccess	mainPreMatchResponseDto	boolean	后置审批增补节点是否成功
isInSpecialStepBackStatus	mainPreMatchResponseDto	string	是否处于指定回退状态
cannotSubmitMsg	mainPreMatchResponseDto	string	不能获取到锁的校验信息
submitToMe	mainPreMatchResponseDto	boolean	是否指定回退直接提交给我
status		int32	状态
code		string	错误码
message		string	返回信息
traceId		string	链路ID

###处理示例完整代码：

package com.seeyon.demo.bpm.openapi;

import com.fasterxml.jackson.databind.ObjectMapper;
import com.seeyon.demo.bpm.openapi.utils.HeaderUtils;
import org.apache.http.HttpEntity;
import org.apache.http.client.methods.CloseableHttpResponse;
import org.apache.http.client.methods.HttpPost;
import org.apache.http.entity.StringEntity;
import org.apache.http.impl.client.CloseableHttpClient;
import org.apache.http.impl.client.HttpClients;
import org.apache.http.util.EntityUtils;

import java.nio.charset.Charset;
import java.util.HashMap;
import java.util.Map;
import java.util.UUID;

/**
 * 处理一个事项
 * @author seeyon
 * @date 2025-06-09 下午2:30
 */
public class SubmitAffair {

    public static void main(String[] args) throws Exception {

        /** ----------------准备OpenAPI规则参数---------------- **/
        // 请求流水号。同一接入应用下的流水号不要重复；最长32位，超过部分会被截断。
        String requestId = UUID.randomUUID().toString();
        // 请求唯一标识，可以跟流水号一样，也可以不一样，保证每次请求唯一即可
        String commandId = requestId;
        // 请求时间戳。请求时间和服务器时间不能相差过大，默认5分钟以内。
        long timestamp = System.currentTimeMillis();

        /** ----------------准备业务参数---------------- **/
        // 事项ID
        long affairId = -5886927964286143223L;
        // 处理流程的用户code
        String userCode = "MB202409020003";
        // 处理的表单数据，这里表单实体中只定义了两个字段，姓名和年龄
        Map<String, Object> formData = new HashMap<String, Object>();
        formData.put("xingming", "小明-第一个节点提交修改");
        formData.put("nianling", "12");
        // 可以添加一个审批意见
        Map<String, Object> bpmCommentDto = new HashMap<String, Object>();
        bpmCommentDto.put("opinion", "AGREE");
        bpmCommentDto.put("content", "节点1说的：一定要好好学习，天天向上");


        /** ----------------组装接口请求数据---------------- **/
        Map<String, Object> requestObjectMap = new HashMap<String, Object>();
        requestObjectMap.put("requestId", requestId);
        requestObjectMap.put("timestamp", timestamp);
        Map<String, Object> data = new HashMap<String, Object>();
        data.put("affairId", affairId);
        data.put("userCode", userCode);
        data.put("parameterData", formData);
        data.put("bpmCommentDto", bpmCommentDto);
        // 请求唯一标识
        data.put("commandId", commandId);
        requestObjectMap.put("data", data);
        // 最终的请求参数
        String paramsJson = new ObjectMapper().writeValueAsString(requestObjectMap);

        /** ---------------- 创建客户端，处理请求头，并发起请求 ---------------- **/
        // 接口地址
        String url = "https://openapi-dev.seeyonv8.com/bpm/work-item/submit";
        // 接入应用appKey
        String appKey = "9d4cb9bc5fd0417a847e565362fff76b";
        // 接入应用的appSecret
        String appSecret = "8d17e604963c49c9ab21cb8a5854e7f9";
        // 获取参数签名
        String sign = HeaderUtils.sign(appSecret, paramsJson);
        // 创建客户端
        CloseableHttpClient httpClient = HttpClients.createDefault();
        // 创建 POST 请求
        HttpPost httpPost = new HttpPost(url);
        // 设置请求头
        httpPost.setHeader("app-key", appKey);
        httpPost.setHeader("sign-type", "MD5");
        httpPost.setHeader("sign", sign);
        // 设置请求体
        httpPost.setEntity(new StringEntity(paramsJson, Charset.forName("UTF-8")));
        // 执行请求
        CloseableHttpResponse response = httpClient.execute(httpPost);
        // 获取响应状态码
        int statusCode = response.getStatusLine().getStatusCode();
        System.out.println("Status Code: " + statusCode);
        // 获取响应内容
        HttpEntity entity = response.getEntity();
        if (entity != null) {
            String result = EntityUtils.toString(entity);
            System.out.println("Response: " + result);
        }
    }

}

运行代码后，得到返回结果：

Status Code: 200
Response: {"status":0,"code":"BOOT_0000","message":"SUCCESS","traceId":"9d4cb9bc5fd0417a847e565362fff76b2b604320-d6a8-4f59-bef1-d0fbdcb7","data":{"content":{"validate":true,"preMatchResponseDto":null,"mainPreMatchResponseDto":null}}}

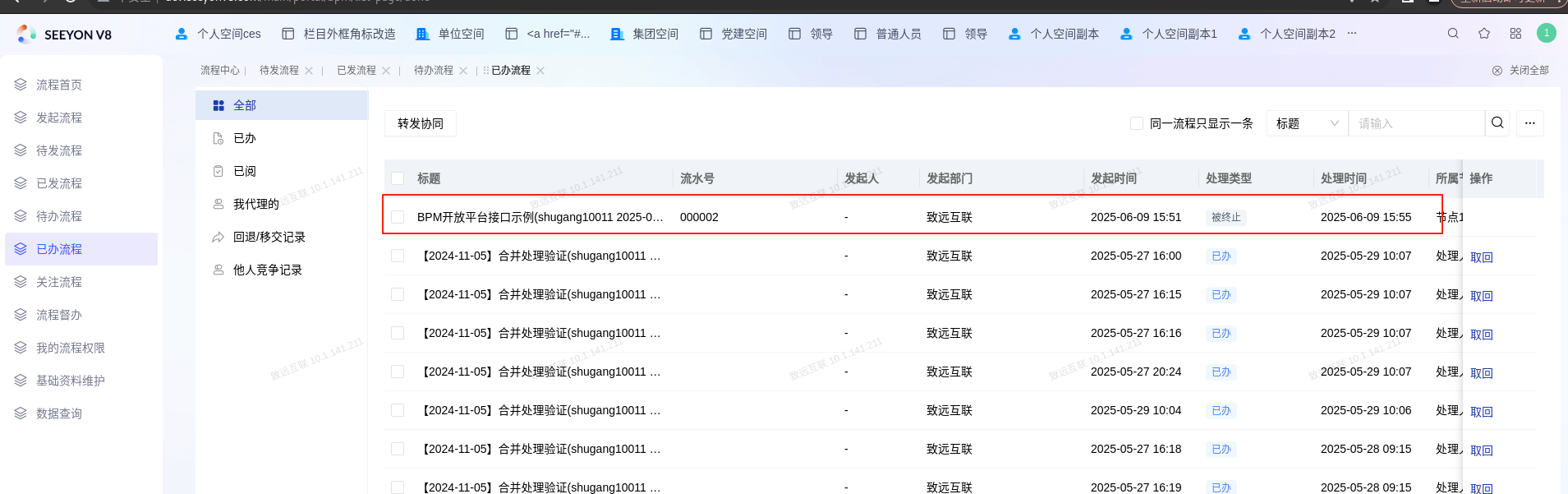

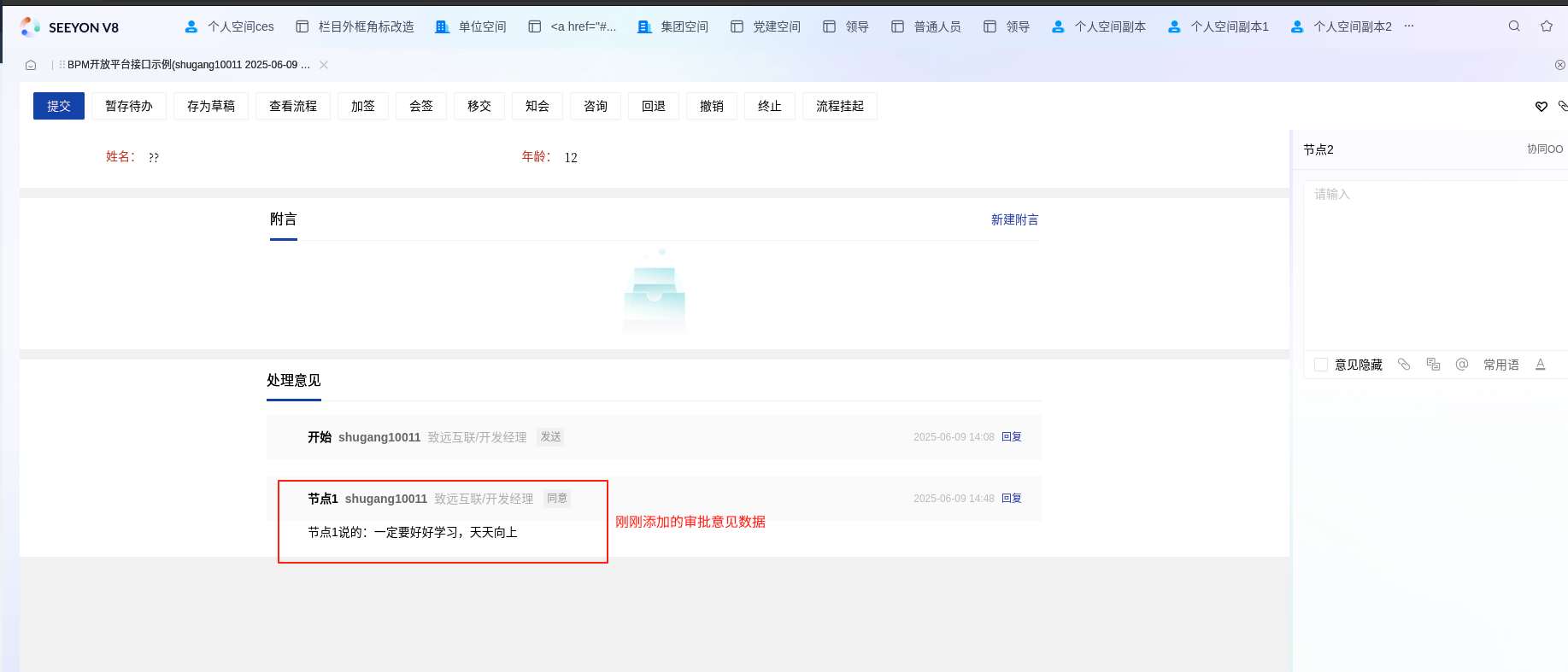

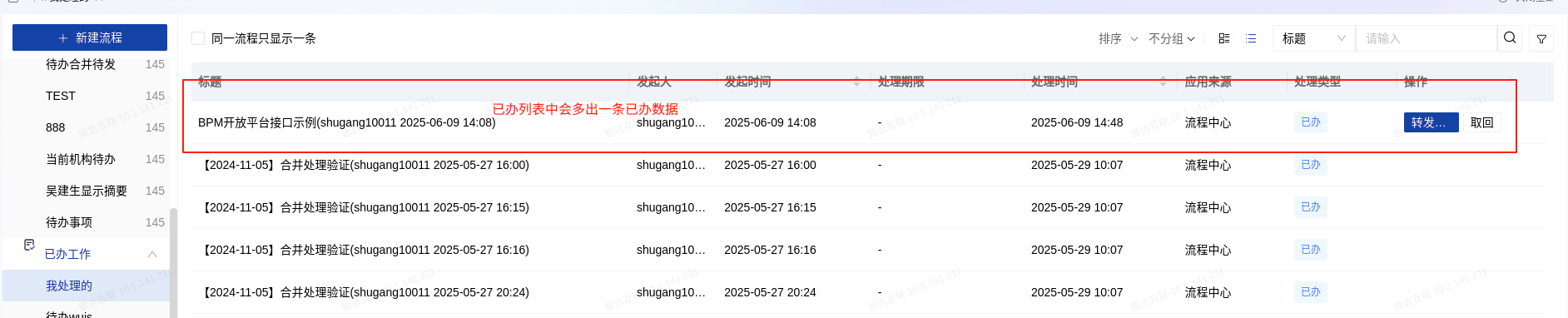

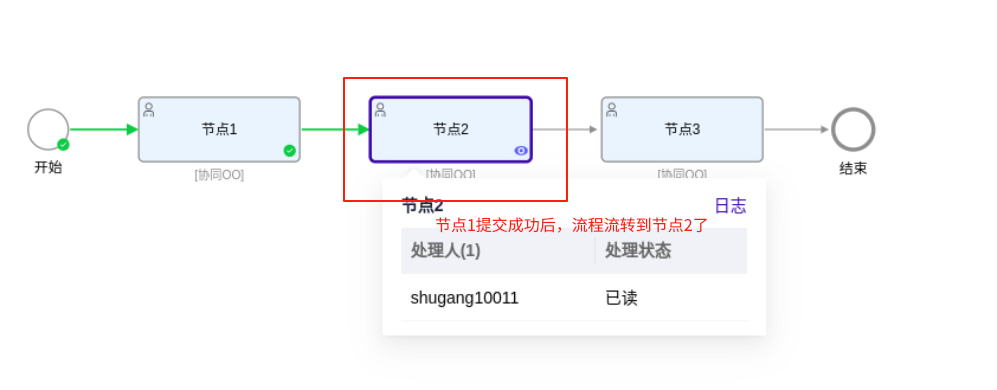

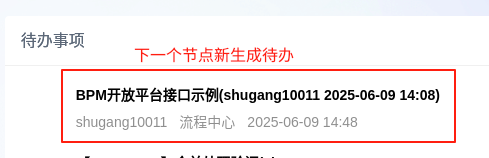

查看待办列表，可以看到最新的生成待办提交新生成的待办以及上一节点的已处理待办上一个节点的已办数据提交的审批意见当前节点流转位置

# 2.5 取回

取回操作与提交操作的关键参数差不多，关键参数都为事项ID（affairId）等，

###请求地址 https://系统域名/bpm/work-item/take-back

###请求参数

参数名称	父节点	是否必填	参数类型	参数描述
requestId		true	string	请求流水号。同一接入应用下的流水号不要重复；最长32位，超过部分会被截断。
timestamp		true	int64	请求时间戳。请求时间和服务器时间不能相差过大，默认5分钟以内。
notifyUrl		false	string	异步回调URL。如果此参数非空，表示使用异步方式调用开放API，执行结果将通过此URL异步通知调用者。
data		true	BpmTakeBackDto	请求参数数据
affairId	data	true	int64	事项affairId
userCode	data	true	string	当前用户ID(编号)
currentUserId	data	true	int64	当前用户ID
bpmCommentDto	data	false	BpmCommentDto	意见信息dto
id	bpmCommentDto	false	int64	id
opinion	bpmCommentDto	false	string	意见CODE
content	bpmCommentDto	false	string	审批意见
richContent	bpmCommentDto	false	string	富文本审批意见
attachmentStorageIds	bpmCommentDto	false	array[BpmAttachmentStorageDto]	意见中的附件ID
id	attachmentStorageIds	false	string	附件id
fileName	attachmentStorageIds	false	string	附件文件名
fileSize	attachmentStorageIds	false	string	文件大小
size	attachmentStorageIds	false	string	大小
storageKey	attachmentStorageIds	false	string	存储key
secretId	attachmentStorageIds	false	string	密级id
operationCaption	bpmCommentDto	false	string	操作类型自定义名称
hidden	bpmCommentDto	false	boolean	意见是否影藏
showPerson	bpmCommentDto	false	string	意见影藏不包括人员
extra	bpmCommentDto	false	map	扩展字段，该字段BPM不做处理只做透传
attitudeCaption	bpmCommentDto	false	string	意见态度显示名称，带国际化
actionTime	bpmCommentDto	false	date	操作时间(发送修改意见事件时，填写修改后的操作时间)
opinionUserId	bpmCommentDto	false	int64	意见所属人id
opinionAccountId	bpmCommentDto	false	int64	意见所属人机构id
memberPostId	bpmCommentDto	false	string	处理身份任职id(假的，目前没有值)
commandId	data	true	string	请求唯一标识
redo	data	false	boolean	是否允许超时后在执行，默认false

###返回参数

参数名称	父节点	参数类型	参数描述
data		SingleData	流程取回返回结果
content	data	CommonResultDto	数据对象
success	content	boolean	是否通过
message	content	string	失败的时候的message信息，success为true的时候此信息为空或者可以忽略
status		int32	状态
code		string	错误码
message		string	返回信息
traceId		string	链路ID

###完整代码

package com.seeyon.demo.bpm.openapi;

import com.fasterxml.jackson.databind.ObjectMapper;
import com.seeyon.demo.bpm.openapi.utils.HeaderUtils;
import org.apache.http.HttpEntity;
import org.apache.http.client.methods.CloseableHttpResponse;
import org.apache.http.client.methods.HttpPost;
import org.apache.http.entity.StringEntity;
import org.apache.http.impl.client.CloseableHttpClient;
import org.apache.http.impl.client.HttpClients;
import org.apache.http.util.EntityUtils;

import java.nio.charset.Charset;
import java.util.HashMap;
import java.util.Map;
import java.util.UUID;

/**
 * 取回一个事项
 * @author seeyon
 * @date 2025-06-09 下午2:30
 */
public class TakeBackAffair {

    public static void main(String[] args) throws Exception {

        /** ----------------准备OpenAPI规则参数---------------- **/
        // 请求流水号。同一接入应用下的流水号不要重复；最长32位，超过部分会被截断。
        String requestId = UUID.randomUUID().toString();
        // 请求唯一标识，可以跟流水号一样，也可以不一样，保证每次请求唯一即可
        String commandId = requestId;
        // 请求时间戳。请求时间和服务器时间不能相差过大，默认5分钟以内。
        long timestamp = System.currentTimeMillis();

        /** ----------------准备业务参数---------------- **/
        // 事项ID
        long affairId = -5886927964286143223L;
        // 取回流程的用户code
        String userCode = "MB202409020003";


        /** ----------------组装接口请求数据---------------- **/
        Map<String, Object> requestObjectMap = new HashMap<String, Object>();
        requestObjectMap.put("requestId", requestId);
        requestObjectMap.put("timestamp", timestamp);
        Map<String, Object> data = new HashMap<String, Object>();
        data.put("affairId", affairId);
        data.put("userCode", userCode);
        // 请求唯一标识
        data.put("commandId", commandId);
        requestObjectMap.put("data", data);
        // 最终的请求参数
        String paramsJson = new ObjectMapper().writeValueAsString(requestObjectMap);

        /** ---------------- 创建客户端，处理请求头，并发起请求 ---------------- **/
        // 接口地址
        String url = "https://openapi-dev.seeyonv8.com/bpm/work-item/take-back";
        // 接入应用appKey
        String appKey = "9d4cb9bc5fd0417a847e565362fff76b";
        // 接入应用的appSecret
        String appSecret = "8d17e604963c49c9ab21cb8a5854e7f9";
        // 获取参数签名
        String sign = HeaderUtils.sign(appSecret, paramsJson);
        // 创建客户端
        CloseableHttpClient httpClient = HttpClients.createDefault();
        // 创建 POST 请求
        HttpPost httpPost = new HttpPost(url);
        // 设置请求头
        httpPost.setHeader("app-key", appKey);
        httpPost.setHeader("sign-type", "MD5");
        httpPost.setHeader("sign", sign);
        // 设置请求体
        httpPost.setEntity(new StringEntity(paramsJson, Charset.forName("UTF-8")));
        // 执行请求
        CloseableHttpResponse response = httpClient.execute(httpPost);
        // 获取响应状态码
        int statusCode = response.getStatusLine().getStatusCode();
        System.out.println("Status Code: " + statusCode);
        // 获取响应内容
        HttpEntity entity = response.getEntity();
        if (entity != null) {
            String result = EntityUtils.toString(entity);
            System.out.println("Response: " + result);
        }
    }
}

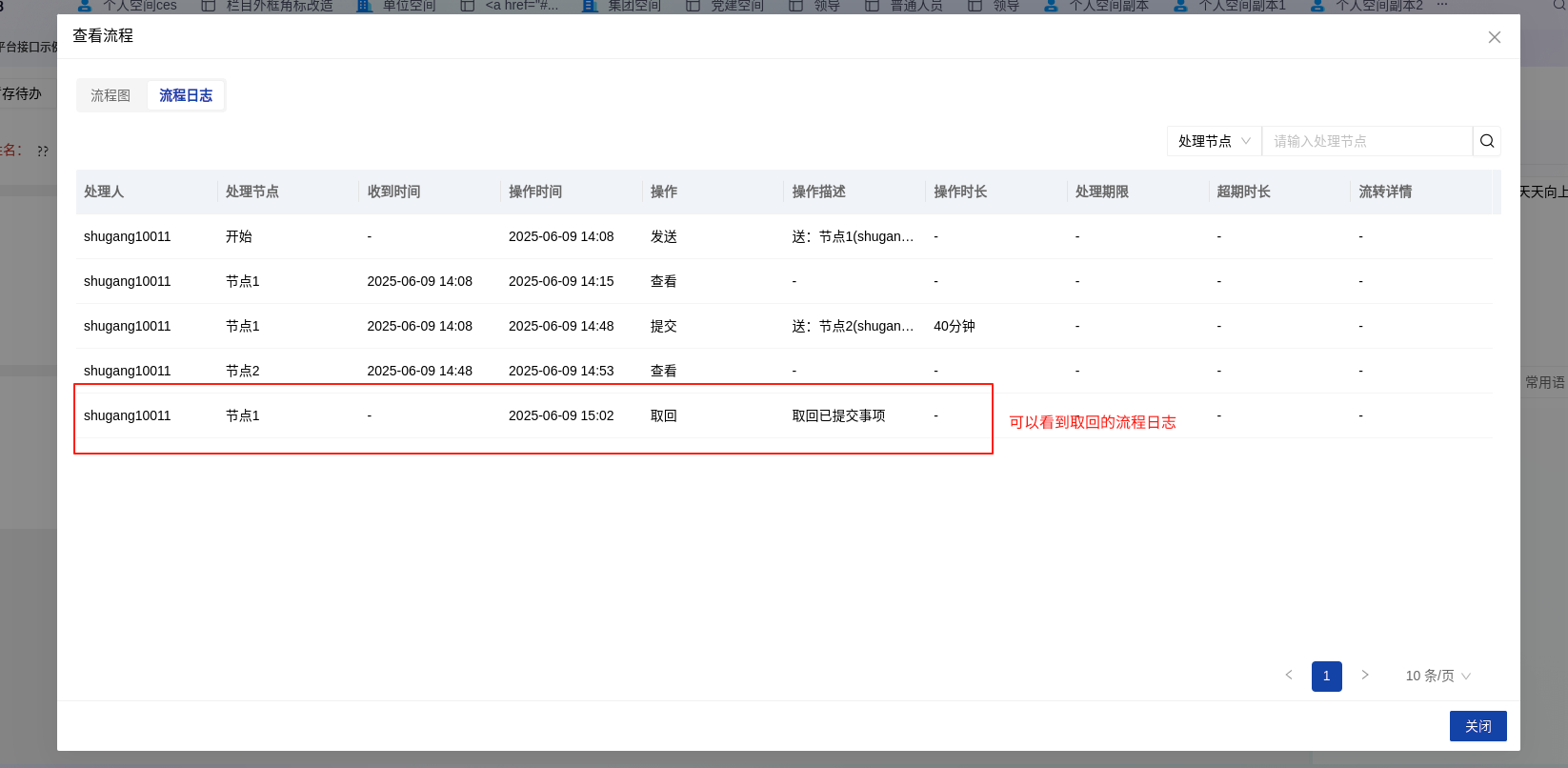

执行成功后，我们从流程日志中查看详细的流程流转日志：

# 2.6 回退

我们再次运行节点1的提交代码，由节点2回退给节点1，回退的关键参数也为事项ID（affairId）

###请求地址 https://系统域名/bpm/case/step-back

###请求参数

参数名称	父节点	是否必填	参数类型	参数描述
requestId		true	string	请求流水号。同一接入应用下的流水号不要重复；最长32位，超过部分会被截断。
timestamp		true	int64	请求时间戳。请求时间和服务器时间不能相差过大，默认5分钟以内。
notifyUrl		false	string	异步回调URL。如果此参数非空，表示使用异步方式调用开放API，执行结果将通过此URL异步通知调用者。
data		true	BpmStepBackDto	请求参数数据
affairId	data	false	int64	事项affairId。caseId 不传时，此字段必填
caseId	data	false	int64	流程实例id。affairId不传时，此字段必填
pendingNodeId	data	false	string	当前节点id。affairId不传时，此字段必填
userCode	data	true	string	当前用户ID(编号)
currentUserId	data	true	int64	当前用户ID
bpmCommentDto	data	false	BpmCommentDto	意见信息dto
id	bpmCommentDto	false	int64	id
opinion	bpmCommentDto	false	string	意见CODE
content	bpmCommentDto	false	string	审批意见
richContent	bpmCommentDto	false	string	富文本审批意见
attachmentStorageIds	bpmCommentDto	false	array[BpmAttachmentStorageDto]	意见中的附件ID
id	attachmentStorageIds	false	string	附件id
fileName	attachmentStorageIds	false	string	附件文件名
fileSize	attachmentStorageIds	false	string	文件大小
size	attachmentStorageIds	false	string	大小
storageKey	attachmentStorageIds	false	string	存储key
secretId	attachmentStorageIds	false	string	密级id
operationCaption	bpmCommentDto	false	string	操作类型自定义名称
hidden	bpmCommentDto	false	boolean	意见是否影藏
showPerson	bpmCommentDto	false	string	意见影藏不包括人员
extra	bpmCommentDto	false	map	扩展字段，该字段BPM不做处理只做透传
attitudeCaption	bpmCommentDto	false	string	意见态度显示名称，带国际化
actionTime	bpmCommentDto	false	date	操作时间(发送修改意见事件时，填写修改后的操作时间)
opinionUserId	bpmCommentDto	false	int64	意见所属人id
opinionAccountId	bpmCommentDto	false	int64	意见所属人机构id
memberPostId	bpmCommentDto	false	string	处理身份任职id(假的，目前没有值)
formData	data	false	map	表单数据
submitStyleAfterStepBack	data	false	enum	指定回退后的节点提交方式，参数只有在指定回退的时候才填写。枚举项可选值列表：NONE（默认值：空），NODE_GO_BACK（指定回退/撤办流程重走），NODE_TO_ME（指定回退/撤办直接提交给我）
nodeToMeItem	data	false	enum	指定回退-提交给我的下级选项：仅提交给我; 提交给回退节点全部处理人。枚举项可选值列表：SUBMIT_TO_ME（SUBMIT_TO_ME），SUBMIT_TO_ALL（SUBMIT_TO_ALL）
selectTargetNodeId	data	false	string	支持三种方式：一、值为空字符串表示上节点，二、值为具体的节点ID表示指定回退，submitStyleAfterStepBack必填，三、值为start，回退到发起节点，且submitStyleAfterStepBack的值只能为NODE_GO_BACK
targetNodePeopleNeedReMatch	data	false	boolean	回退到的目标节点是否需要重新匹配人员,指定回退只有流程重走才生效，提交给我不生效，false：取上次匹配的人员，true:重新匹配
commandId	data	true	string	请求唯一标识
redo	data	false	boolean	是否允许超时后在执行，默认false

###返回参数

参数名称	父节点	参数类型	参数描述
data		SingleData	回退结果信息
content	data	CommonResultDto	数据对象
success	content	boolean	是否通过
message	content	string	失败的时候的message信息，success为true的时候此信息为空或者可以忽略
status		int32	状态
code		string	错误码
message		string	返回信息
traceId		string	链路ID

###完整代码

package com.seeyon.demo.bpm.openapi;

import com.fasterxml.jackson.databind.ObjectMapper;
import com.seeyon.demo.bpm.openapi.utils.HeaderUtils;
import org.apache.http.HttpEntity;
import org.apache.http.client.methods.CloseableHttpResponse;
import org.apache.http.client.methods.HttpPost;
import org.apache.http.entity.StringEntity;
import org.apache.http.impl.client.CloseableHttpClient;
import org.apache.http.impl.client.HttpClients;
import org.apache.http.util.EntityUtils;

import java.nio.charset.Charset;
import java.util.HashMap;
import java.util.Map;
import java.util.UUID;

/**
 * 回退一个事项
 * @author seeyon
 * @date 2025-06-09 下午2:30
 */
public class StepBackAffair {

    public static void main(String[] args) throws Exception {

        /** ----------------准备OpenAPI规则参数---------------- **/
        // 请求流水号。同一接入应用下的流水号不要重复；最长32位，超过部分会被截断。
        String requestId = UUID.randomUUID().toString();
        // 请求唯一标识，可以跟流水号一样，也可以不一样，保证每次请求唯一即可
        String commandId = requestId;
        // 请求时间戳。请求时间和服务器时间不能相差过大，默认5分钟以内。
        long timestamp = System.currentTimeMillis();

        /** ----------------准备业务参数---------------- **/
        // 事项ID
        long affairId = -1632920951033342447L;
        // 回退流程的用户code
        String userCode = "MB202409020003";
        // 可以添加一个审批意见
        Map<String, Object> bpmCommentDto = new HashMap<String, Object>();
        bpmCommentDto.put("content", "节点2觉得节点1审批有问题，回退待办");


        /** ----------------组装接口请求数据---------------- **/
        Map<String, Object> requestObjectMap = new HashMap<String, Object>();
        requestObjectMap.put("requestId", requestId);
        requestObjectMap.put("timestamp", timestamp);
        Map<String, Object> data = new HashMap<String, Object>();
        data.put("affairId", affairId);
        data.put("userCode", userCode);
        data.put("bpmCommentDto", bpmCommentDto);
        // 请求唯一标识
        data.put("commandId", commandId);
        requestObjectMap.put("data", data);
        // 最终的请求参数
        String paramsJson = new ObjectMapper().writeValueAsString(requestObjectMap);

        /** ---------------- 创建客户端，处理请求头，并发起请求 ---------------- **/
        // 接口地址
        String url = "https://openapi-dev.seeyonv8.com/bpm/case/step-back";
        // 接入应用appKey
        String appKey = "9d4cb9bc5fd0417a847e565362fff76b";
        // 接入应用的appSecret
        String appSecret = "8d17e604963c49c9ab21cb8a5854e7f9";
        // 获取参数签名
        String sign = HeaderUtils.sign(appSecret, paramsJson);
        // 创建客户端
        CloseableHttpClient httpClient = HttpClients.createDefault();
        // 创建 POST 请求
        HttpPost httpPost = new HttpPost(url);
        // 设置请求头
        httpPost.setHeader("app-key", appKey);
        httpPost.setHeader("sign-type", "MD5");
        httpPost.setHeader("sign", sign);
        // 设置请求体
        httpPost.setEntity(new StringEntity(paramsJson, Charset.forName("UTF-8")));
        // 执行请求
        CloseableHttpResponse response = httpClient.execute(httpPost);
        // 获取响应状态码
        int statusCode = response.getStatusLine().getStatusCode();
        System.out.println("Status Code: " + statusCode);
        // 获取响应内容
        HttpEntity entity = response.getEntity();
        if (entity != null) {
            String result = EntityUtils.toString(entity);
            System.out.println("Response: " + result);
        }
    }

}

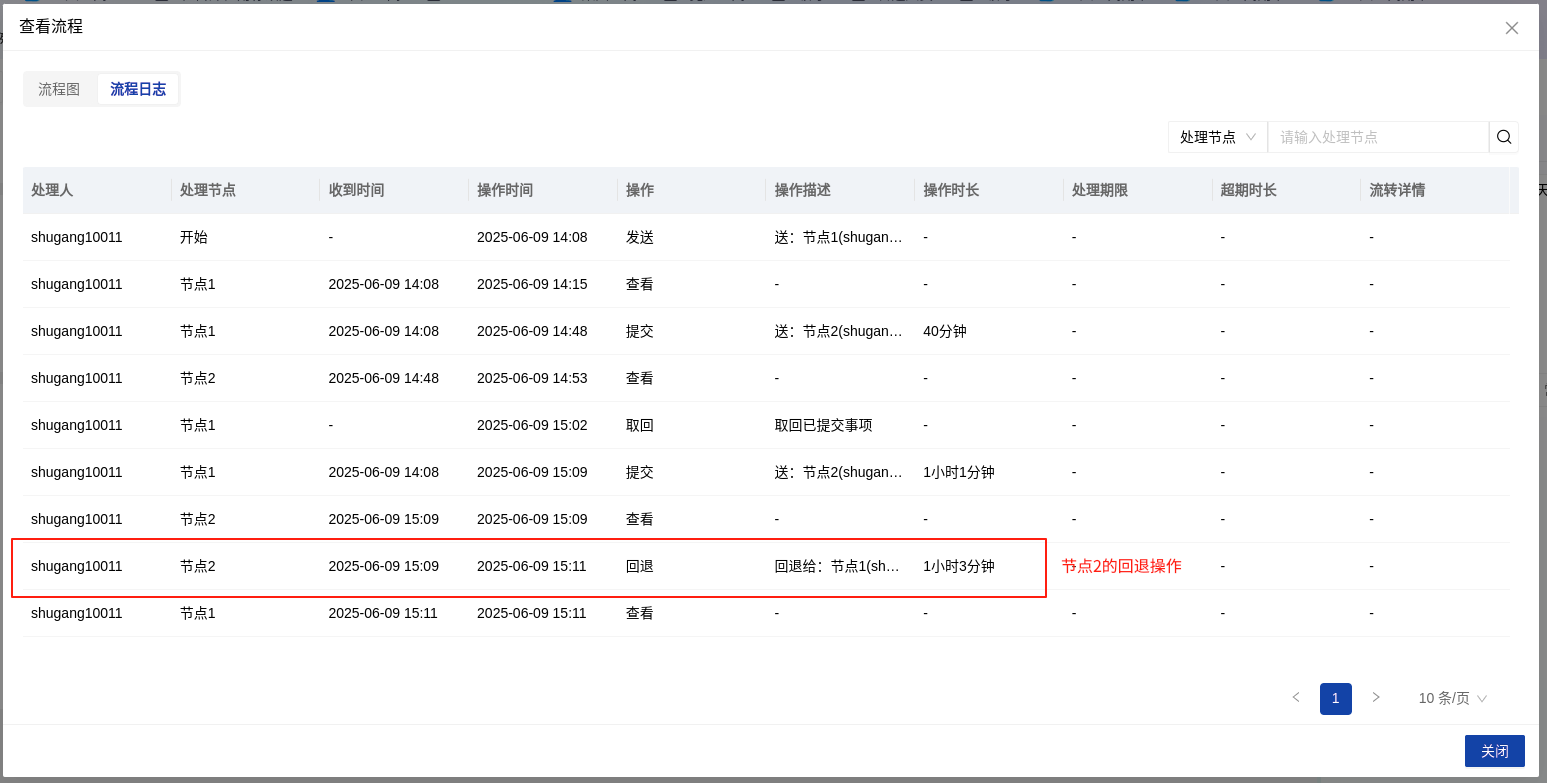

回退结果，可以通过流程日志、流程意见查看

##2.7、撤销撤销可以通过某个有撤销权限的待办撤销(关键参数为事项ID)，也可以由流程实例发起者撤销(关键参数流程实例ID)，如果发起人有撤销权限，这里我们以事项ID为例。

###请求地址 https://openapi-dev.seeyonv8.com/bpm/case/cancel

###请求参数

参数名称	父节点	是否必填	参数类型	参数描述
requestId		true	string	请求流水号。同一接入应用下的流水号不要重复；最长32位，超过部分会被截断。
timestamp		true	int64	请求时间戳。请求时间和服务器时间不能相差过大，默认5分钟以内。
notifyUrl		false	string	异步回调URL。如果此参数非空，表示使用异步方式调用开放API，执行结果将通过此URL异步通知调用者。
data		true	BpmRepealDto	请求参数数据
affairId	data	false	int64	事项affairId
caseId	data	false	int64	流程实例ID,事项affairId存在则取事项id
userCode	data	true	string	当前用户ID(编号)
currentUserId	data	true	int64	当前用户ID
bpmCommentDto	data	false	BpmCommentDto	意见信息dto
id	bpmCommentDto	false	int64	id
opinion	bpmCommentDto	false	string	意见CODE
content	bpmCommentDto	false	string	审批意见
richContent	bpmCommentDto	false	string	富文本审批意见
attachmentStorageIds	bpmCommentDto	false	array[BpmAttachmentStorageDto]	意见中的附件ID
id	attachmentStorageIds	false	string	附件id
fileName	attachmentStorageIds	false	string	附件文件名
fileSize	attachmentStorageIds	false	string	文件大小
size	attachmentStorageIds	false	string	大小
storageKey	attachmentStorageIds	false	string	存储key
secretId	attachmentStorageIds	false	string	密级id
operationCaption	bpmCommentDto	false	string	操作类型自定义名称
hidden	bpmCommentDto	false	boolean	意见是否影藏
showPerson	bpmCommentDto	false	string	意见影藏不包括人员
extra	bpmCommentDto	false	map	扩展字段，该字段BPM不做处理只做透传
attitudeCaption	bpmCommentDto	false	string	意见态度显示名称，带国际化
actionTime	bpmCommentDto	false	date	操作时间(发送修改意见事件时，填写修改后的操作时间)
opinionUserId	bpmCommentDto	false	int64	意见所属人id
opinionAccountId	bpmCommentDto	false	int64	意见所属人机构id
memberPostId	bpmCommentDto	false	string	处理身份任职id(假的，目前没有值)
formData	data	false	map	表单数据（选择提交时填）

###返回参数

参数名称	父节点	参数类型	参数描述
data		SingleData	流程撤销结果
content	data	CommonResultDto	数据对象
success	content	boolean	是否通过
message	content	string	失败的时候的message信息，success为true的时候此信息为空或者可以忽略
status		int32	状态
code		string	错误码
message		string	返回信息
traceId		string	链路ID

###完整代码

package com.seeyon.demo.bpm.openapi;

import com.fasterxml.jackson.databind.ObjectMapper;
import com.seeyon.demo.bpm.openapi.utils.HeaderUtils;
import org.apache.http.HttpEntity;
import org.apache.http.client.methods.CloseableHttpResponse;
import org.apache.http.client.methods.HttpPost;
import org.apache.http.entity.StringEntity;
import org.apache.http.impl.client.CloseableHttpClient;
import org.apache.http.impl.client.HttpClients;
import org.apache.http.util.EntityUtils;

import java.nio.charset.Charset;
import java.util.HashMap;
import java.util.Map;
import java.util.UUID;

/**
 * 撤销一个流程
 * @author seeyon
 * @date 2025-06-09 下午3:45
 */
public class RepealCase {

    public static void main(String[] args) throws Exception {

        /** ----------------准备OpenAPI规则参数---------------- **/
        // 请求流水号。同一接入应用下的流水号不要重复；最长32位，超过部分会被截断。
        String requestId = UUID.randomUUID().toString();
        // 请求唯一标识，可以跟流水号一样，也可以不一样，保证每次请求唯一即可
        String commandId = requestId;
        // 请求时间戳。请求时间和服务器时间不能相差过大，默认5分钟以内。
        long timestamp = System.currentTimeMillis();

        /** ----------------准备业务参数---------------- **/
        // 事项ID
        long affairId = -7997807928418568589L;
        // 事项所属人userCode
        String userCode = "MB202409020003";
        // 可以添加一个审批意见
        Map<String, Object> bpmCommentDto = new HashMap<String, Object>();
        bpmCommentDto.put("content", "节点2待办所属人撤销该条流程");


        /** ----------------组装接口请求数据---------------- **/
        Map<String, Object> requestObjectMap = new HashMap<String, Object>();
        requestObjectMap.put("requestId", requestId);
        requestObjectMap.put("timestamp", timestamp);
        Map<String, Object> data = new HashMap<String, Object>();
        data.put("affairId", affairId);
        data.put("userCode", userCode);
        data.put("bpmCommentDto", bpmCommentDto);
        // 请求唯一标识
        data.put("commandId", commandId);
        requestObjectMap.put("data", data);
        // 最终的请求参数
        String paramsJson = new ObjectMapper().writeValueAsString(requestObjectMap);

        /** ---------------- 创建客户端，处理请求头，并发起请求 ---------------- **/
        // 接口地址
        String url = "https://openapi-dev.seeyonv8.com/bpm/case/cancel";
        // 接入应用appKey
        String appKey = "9d4cb9bc5fd0417a847e565362fff76b";
        // 接入应用的appSecret
        String appSecret = "8d17e604963c49c9ab21cb8a5854e7f9";
        // 获取参数签名
        String sign = HeaderUtils.sign(appSecret, paramsJson);
        // 创建客户端
        CloseableHttpClient httpClient = HttpClients.createDefault();
        // 创建 POST 请求
        HttpPost httpPost = new HttpPost(url);
        // 设置请求头
        httpPost.setHeader("app-key", appKey);
        httpPost.setHeader("sign-type", "MD5");
        httpPost.setHeader("sign", sign);
        // 设置请求体
        httpPost.setEntity(new StringEntity(paramsJson, Charset.forName("UTF-8")));
        // 执行请求
        CloseableHttpResponse response = httpClient.execute(httpPost);
        // 获取响应状态码
        int statusCode = response.getStatusLine().getStatusCode();
        System.out.println("Status Code: " + statusCode);
        // 获取响应内容
        HttpEntity entity = response.getEntity();
        if (entity != null) {
            String result = EntityUtils.toString(entity);
            System.out.println("Response: " + result);
        }
    }

}

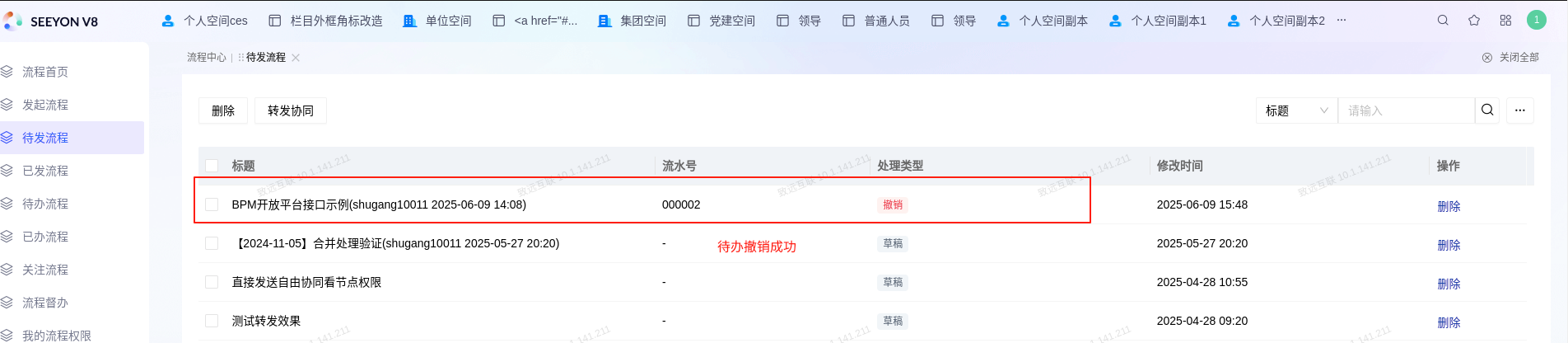

运行代码后，在待发页面会有一条撤销流程，并且该流程的所有待办都消失

##2.8、终止重新发起流程后，终止流程同撤销流程一样，可以从有终止权限的待办终止（关键参数为事项ID），如果发起人有终止权限，也可以由发起人身份直接终止流程（关键参数为流程实例ID），这里我们以流程实例ID为例。

###请求地址： https://系统域名/bpm/case/stop

###请求参数

参数名称	父节点	是否必填	参数类型	参数描述
requestId		true	string	请求流水号。同一接入应用下的流水号不要重复；最长32位，超过部分会被截断。
timestamp		true	int64	请求时间戳。请求时间和服务器时间不能相差过大，默认5分钟以内。
notifyUrl		false	string	异步回调URL。如果此参数非空，表示使用异步方式调用开放API，执行结果将通过此URL异步通知调用者。
data		true	BpmStopDto	请求参数数据
affairId	data	false	int64	事项affairId
caseId	data	false	int64	流程实例ID，某些场景下没有affairId
userCode	data	true	string	当前用户ID(编号)
currentUserId	data	true	int64	当前用户ID
bpmCommentDto	data	false	BpmCommentDto	意见信息dto
id	bpmCommentDto	false	int64	id
opinion	bpmCommentDto	false	string	意见CODE
content	bpmCommentDto	false	string	审批意见
richContent	bpmCommentDto	false	string	富文本审批意见
attachmentStorageIds	bpmCommentDto	false	array[BpmAttachmentStorageDto]	意见中的附件ID
id	attachmentStorageIds	false	string	附件id
fileName	attachmentStorageIds	false	string	附件文件名
fileSize	attachmentStorageIds	false	string	文件大小
size	attachmentStorageIds	false	string	大小
storageKey	attachmentStorageIds	false	string	存储key
secretId	attachmentStorageIds	false	string	密级id
operationCaption	bpmCommentDto	false	string	操作类型自定义名称
hidden	bpmCommentDto	false	boolean	意见是否影藏
showPerson	bpmCommentDto	false	string	意见影藏不包括人员
extra	bpmCommentDto	false	map	扩展字段，该字段BPM不做处理只做透传
attitudeCaption	bpmCommentDto	false	string	意见态度显示名称，带国际化
actionTime	bpmCommentDto	false	date	操作时间(发送修改意见事件时，填写修改后的操作时间)
opinionUserId	bpmCommentDto	false	int64	意见所属人id
opinionAccountId	bpmCommentDto	false	int64	意见所属人机构id
memberPostId	bpmCommentDto	false	string	处理身份任职id(假的，目前没有值)
formData	data	false	map	表单数据（选择提交时填）
commandId	data	true	string	请求唯一标识
redo	data	false	boolean	是否允许超时后在执行，默认false

###返回参数

参数名称	父节点	参数类型	参数描述
data		SingleData	流程终止返回结果
content	data	CommonResultDto	数据对象
success	content	boolean	是否通过
message	content	string	失败的时候的message信息，success为true的时候此信息为空或者可以忽略
status		int32	状态
code		string	错误码
message		string	返回信息
traceId		string	链路ID

###完整代码

package com.seeyon.demo.bpm.openapi;

import com.fasterxml.jackson.databind.ObjectMapper;
import com.seeyon.demo.bpm.openapi.utils.HeaderUtils;
import org.apache.http.HttpEntity;
import org.apache.http.client.methods.CloseableHttpResponse;
import org.apache.http.client.methods.HttpPost;
import org.apache.http.entity.StringEntity;
import org.apache.http.impl.client.CloseableHttpClient;
import org.apache.http.impl.client.HttpClients;
import org.apache.http.util.EntityUtils;

import java.nio.charset.Charset;
import java.util.HashMap;
import java.util.Map;
import java.util.UUID;

/**
 * 终止一个流程
 * @author seeyon
 * @date 2025-06-09 下午3:45
 */
public class StopCase {

    public static void main(String[] args) throws Exception {

        /** ----------------准备OpenAPI规则参数---------------- **/
        // 请求流水号。同一接入应用下的流水号不要重复；最长32位，超过部分会被截断。
        String requestId = UUID.randomUUID().toString();
        // 请求唯一标识，可以跟流水号一样，也可以不一样，保证每次请求唯一即可
        String commandId = requestId;
        // 请求时间戳。请求时间和服务器时间不能相差过大，默认5分钟以内。
        long timestamp = System.currentTimeMillis();

        /** ----------------准备业务参数---------------- **/
        // 事项ID
        long caseId = -7138429048247920259L;
        // 撤销流程的用户code
        String userCode = "MB202409020003";
        // 可以添加一个审批意见
        Map<String, Object> bpmCommentDto = new HashMap<String, Object>();
        bpmCommentDto.put("content", "直接通过caseId终止流程");


        /** ----------------组装接口请求数据---------------- **/
        Map<String, Object> requestObjectMap = new HashMap<String, Object>();
        requestObjectMap.put("requestId", requestId);
        requestObjectMap.put("timestamp", timestamp);
        Map<String, Object> data = new HashMap<String, Object>();
        data.put("caseId", caseId);
        data.put("userCode", userCode);
        data.put("bpmCommentDto", bpmCommentDto);
        // 请求唯一标识
        data.put("commandId", commandId);
        requestObjectMap.put("data", data);
        // 最终的请求参数
        String paramsJson = new ObjectMapper().writeValueAsString(requestObjectMap);

        /** ---------------- 创建客户端，处理请求头，并发起请求 ---------------- **/
        // 接口地址
        String url = "https://openapi-dev.seeyonv8.com/bpm/case/stop";
        // 接入应用appKey
        String appKey = "9d4cb9bc5fd0417a847e565362fff76b";
        // 接入应用的appSecret
        String appSecret = "8d17e604963c49c9ab21cb8a5854e7f9";
        // 获取参数签名
        String sign = HeaderUtils.sign(appSecret, paramsJson);
        // 创建客户端
        CloseableHttpClient httpClient = HttpClients.createDefault();
        // 创建 POST 请求
        HttpPost httpPost = new HttpPost(url);
        // 设置请求头
        httpPost.setHeader("app-key", appKey);
        httpPost.setHeader("sign-type", "MD5");
        httpPost.setHeader("sign", sign);
        // 设置请求体
        httpPost.setEntity(new StringEntity(paramsJson, Charset.forName("UTF-8")));
        // 执行请求
        CloseableHttpResponse response = httpClient.execute(httpPost);
        // 获取响应状态码
        int statusCode = response.getStatusLine().getStatusCode();
        System.out.println("Status Code: " + statusCode);
        // 获取响应内容
        HttpEntity entity = response.getEntity();
        if (entity != null) {
            String result = EntityUtils.toString(entity);
            System.out.println("Response: " + result);
        }
    }

}

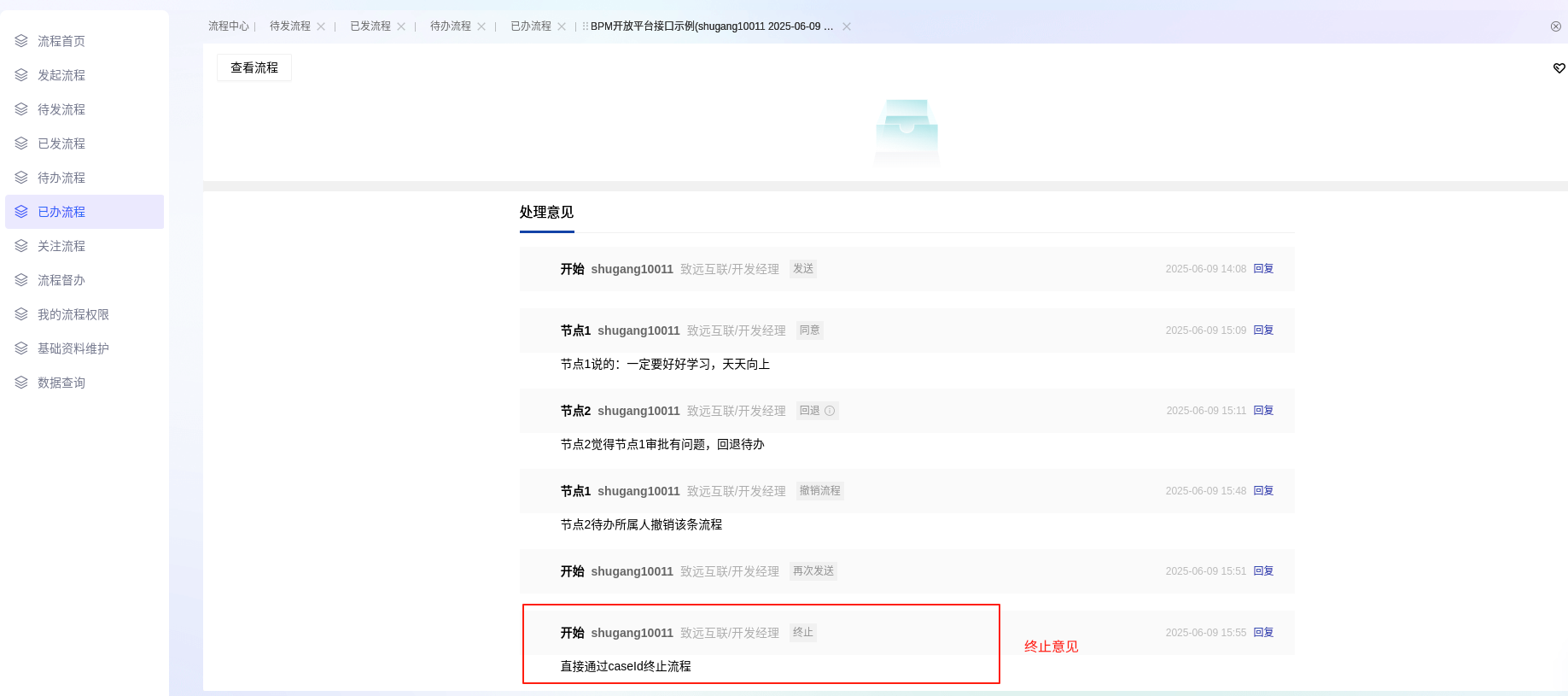

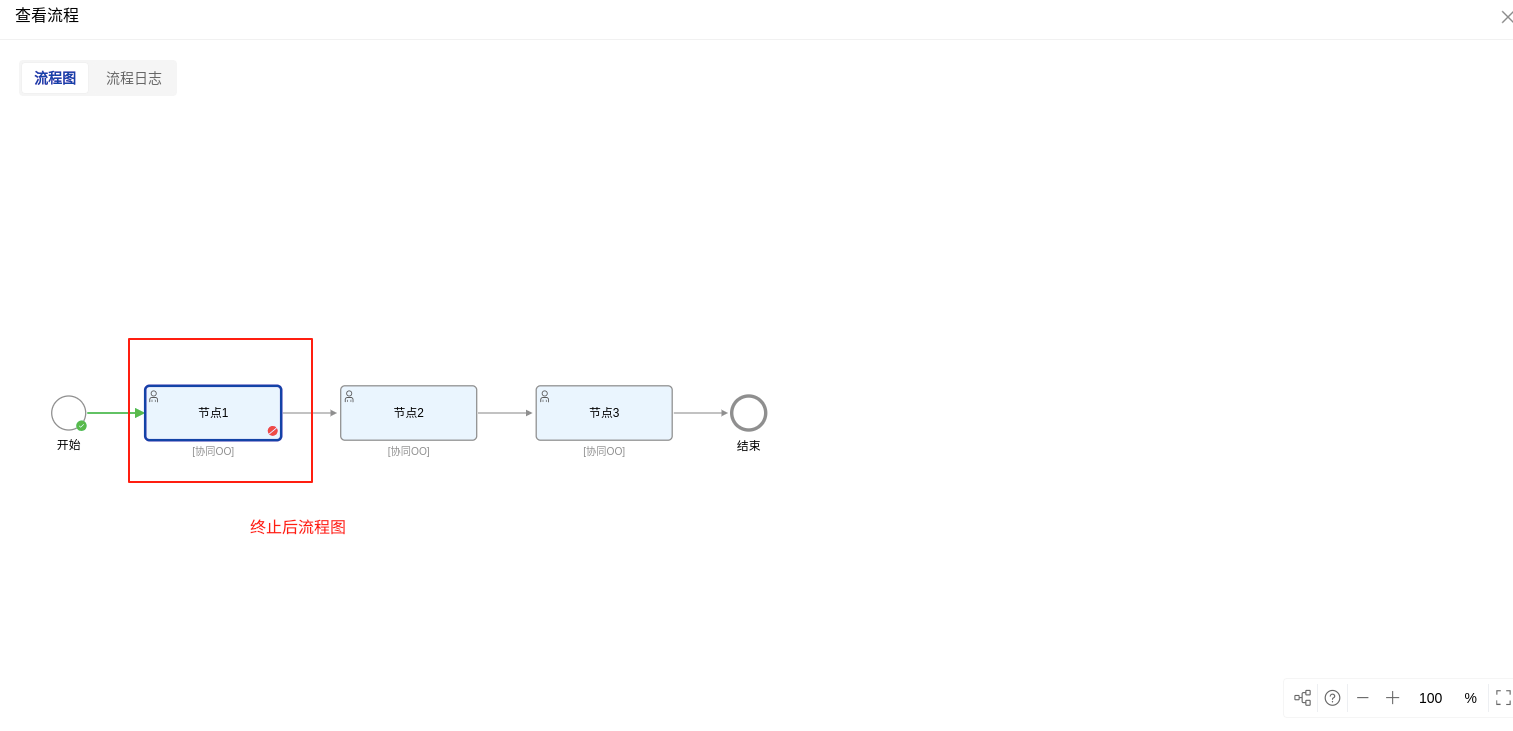

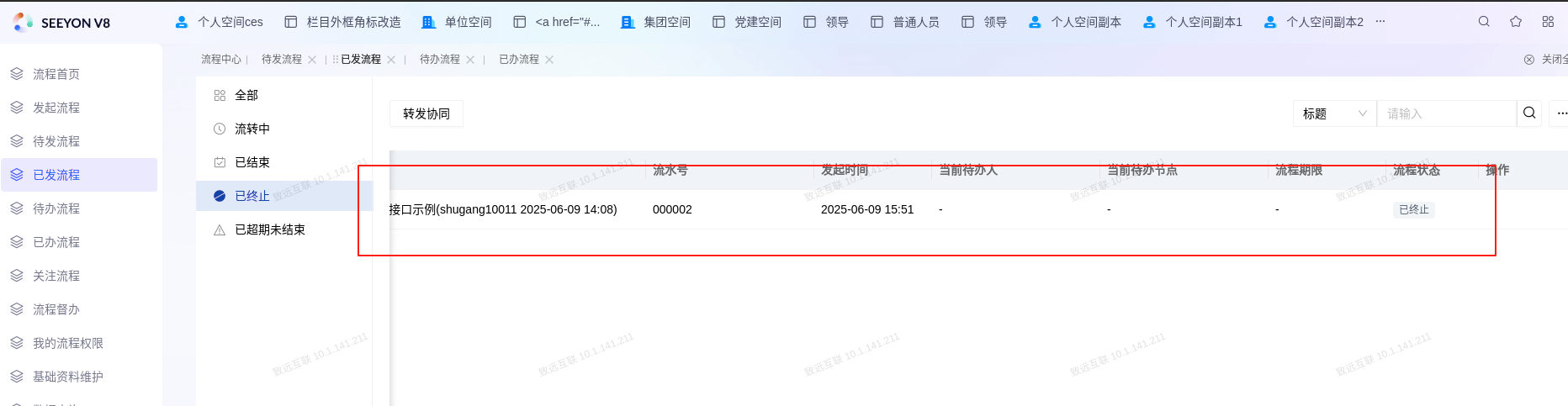

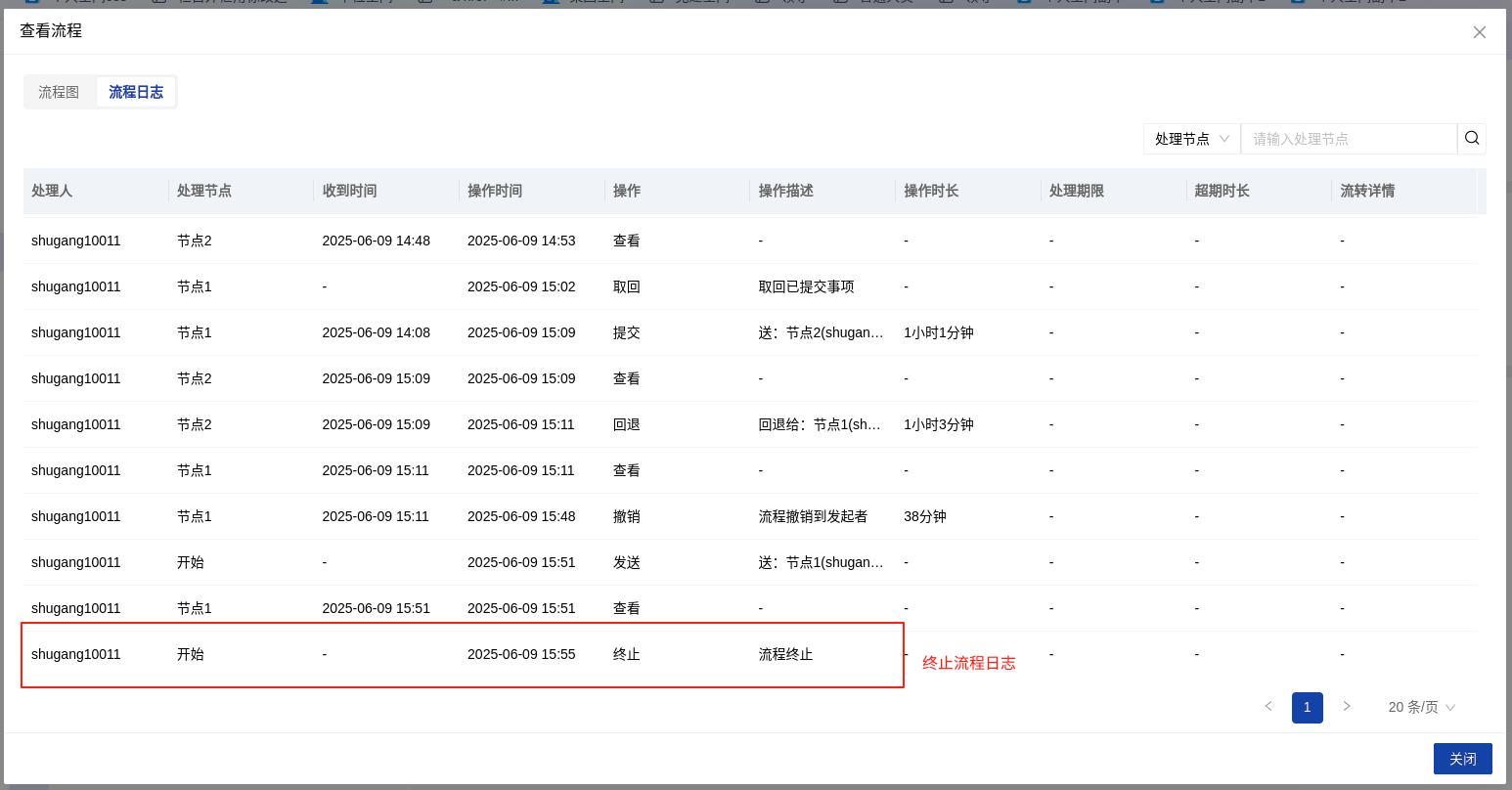

代码运行成功后，在已办、已发列表中，都可以看到终止成功的流程：从已办详情页面进入，可以看到终止的意见、流程日志、以及当前流程终止的节点：

编撰人：liucong、shugang

快速跳转

2.1、示例流程图
2.2、OpenAPI接入V8规则代码示例
- 2.2.1、创建一个接入工程
2.3、发起一个流程
- 请求地址：

← 消息节点 →
