# 一、场景描述

随着业务的增长某些客户需要向表单应用、流程基本信息、流程图注入一些个性化的参数。BPM针对表单应用详情页面、流程设计页面、流程图节点信息组件做了页签扩展能力。

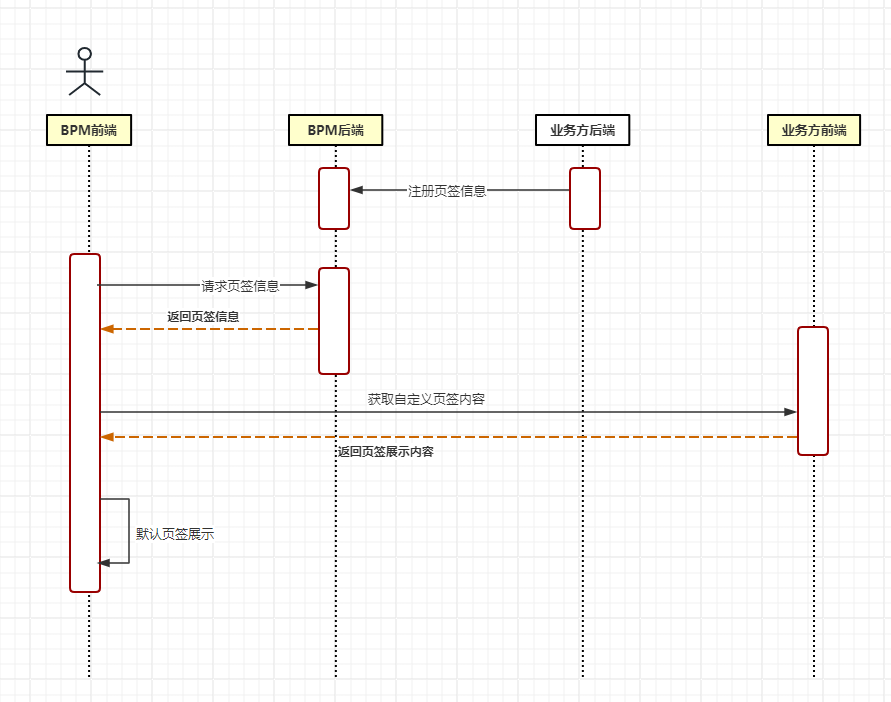

# 1.1 用户查看页面或者组件页签时序图

# 1.2 页签接入

本文前端部分仅提供React示例。在开始之前，推荐先学习 React (opens new window)，并正确安装和配置了 Node.js (opens new window) v16 或以上。官方指南假设你已了解关于 HTML、CSS 和 JavaScript 的中级知识，并且已经完全掌握了 React 全家桶的正确开发方式。当然并不代表只能用React扩展页签，你依然可以使用原生代码或者其他框架，你只需关注示例中的参数，并根据实际需要开发即可。

# 1.2.1 创建自定义页面

所有自定义页面需要发布到服务器上。针对不同场景的自定义页签，BPM在加载自定义页面时会根据当前场景传递一些必要的参数，这些参数将拼接在url上。

# 场景1、表单应用详情

加载页面时URL上会传递应用guid（guid）、应用id（appId）、应用来源标识（artifactSource）。

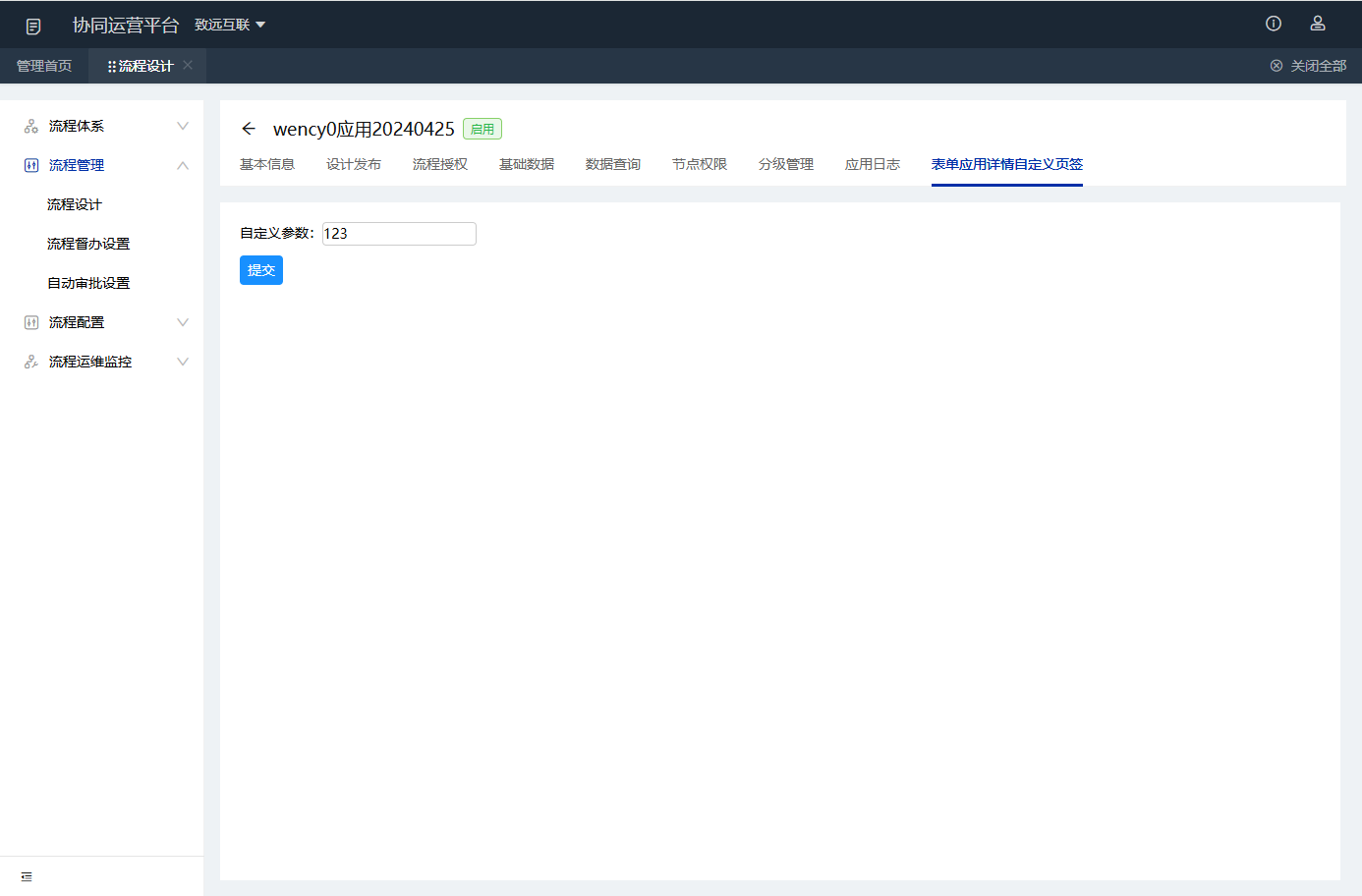

表单应用详情自定义页签

前端示例代码：

import React, { useRef } from 'react';
/**
 * 获取query参数
 * @param variable -string
 * @returns -string | undefined
 */
const getQueryParam = (variable: string) => {
  const query = window.location.search.substring(1);
  const vars = query.split('&');
  for (let i = 0; i < vars.length; i++) {
    const pair = vars[i].split('=');
    if (pair[0] === variable) {
      return pair[1];
    }
  }
  return undefined;
};

const AppDeatilCustomTab = () => {
  //应用guid
  const guid = getQueryParam('guid');
  //应用id
  const appId = getQueryParam('appId');
  //应用来源标识。DEFAULT：标识应用是当前环境设计的；MAVEN或者OSS：表示跨环境推送到本环境的
  const artifactSource = getQueryParam('artifactSource');

  const inputRef = useRef<HTMLInputElement | null>(null);

  //提交
  const onSubmit = () => {
    const value = inputRef.current?.value;
    console.log(guid, appId, artifactSource, value);
  };

  //渲染页面组件
  return (
    <div style={{ margin: 20 }}>
      <div style={{ display: 'flex' }}>
        <div>自定义参数：</div>
        <div>
          <input ref={inputRef} style={{ border: '1px solid #ccc', borderRadius: '4px' }} />
        </div>
      </div>
      <div style={{ marginTop: 10 }}>
        <button
          style={{
            background: '#1890ff',
            padding: '4px 8px',
            border: 'none',
            color: '#fff',
            borderRadius: '4px',
          }}
          onClick={onSubmit}>
          提交
        </button>
      </div>
    </div>
  );
};

export default AppDeatilCustomTab;

# 场景2、流程设计

加载页面时URL上会传递应用guid（guid）、应用id（appId）、模板id（templateId）

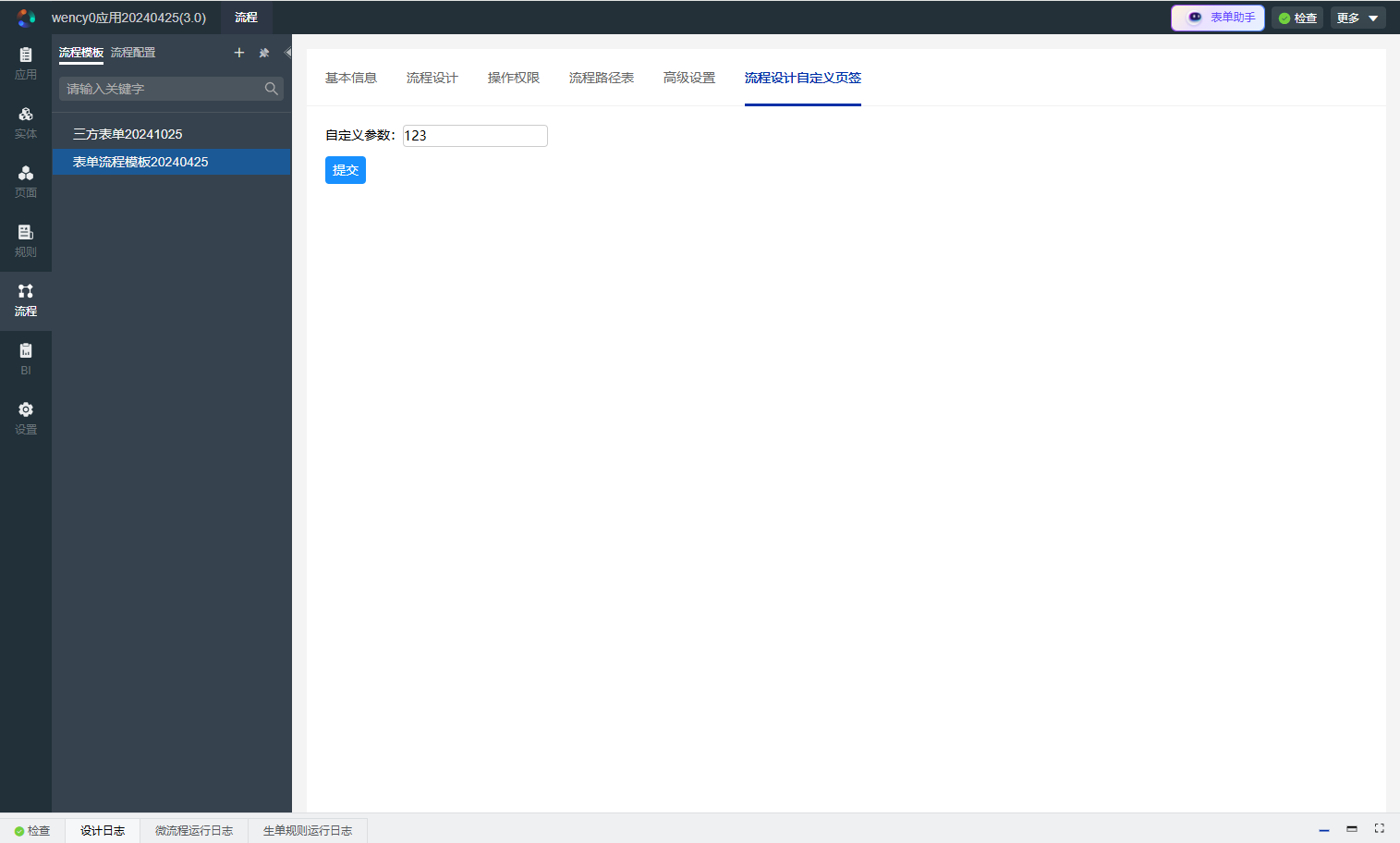

流程设计自定义页签

示例代码：

import React, { useRef } from 'react';

/**
 * 获取query参数
 * @param variable -string
 * @returns -string | undefined
 */
const getQueryParam = (variable: string) => {
  const query = window.location.search.substring(1);
  const vars = query.split('&');
  for (let i = 0; i < vars.length; i++) {
    const pair = vars[i].split('=');
    if (pair[0] === variable) {
      return pair[1];
    }
  }
  return undefined;
};

const ProcessDesignCustomTab = () => {
  //应用guid
  const guid = getQueryParam('guid');
  //应用id
  const appId = getQueryParam('appId');
  //模板id
  const templateId = getQueryParam('templateId');

  const inputRef = useRef<HTMLInputElement | null>(null);

  //提交
  const onSubmit = () => {
    const value = inputRef.current?.value;
    console.log(guid, appId, templateId, value);
  };

  return (
    <div style={{ margin: 20 }}>
      <div style={{ display: 'flex' }}>
        <div>自定义参数：</div>
        <div>
          <input ref={inputRef} style={{ border: '1px solid #ccc', borderRadius: '4px' }} />
        </div>
      </div>
      <div style={{ marginTop: 10 }}>
        <button
          style={{
            background: '#1890ff',
            padding: '4px 8px',
            border: 'none',
            color: '#fff',
            borderRadius: '4px',
          }}
          onClick={onSubmit}>
          提交
        </button>
      </div>
    </div>
  );
};

export default ProcessDesignCustomTab;

# 场景3、节点属性

加载页面时URL会传递应用id（appId）,模板id（templateId），节点id（activityId）。自定义页签保存的值只能是字符串，保存的值将赋给节点的extProp属性。

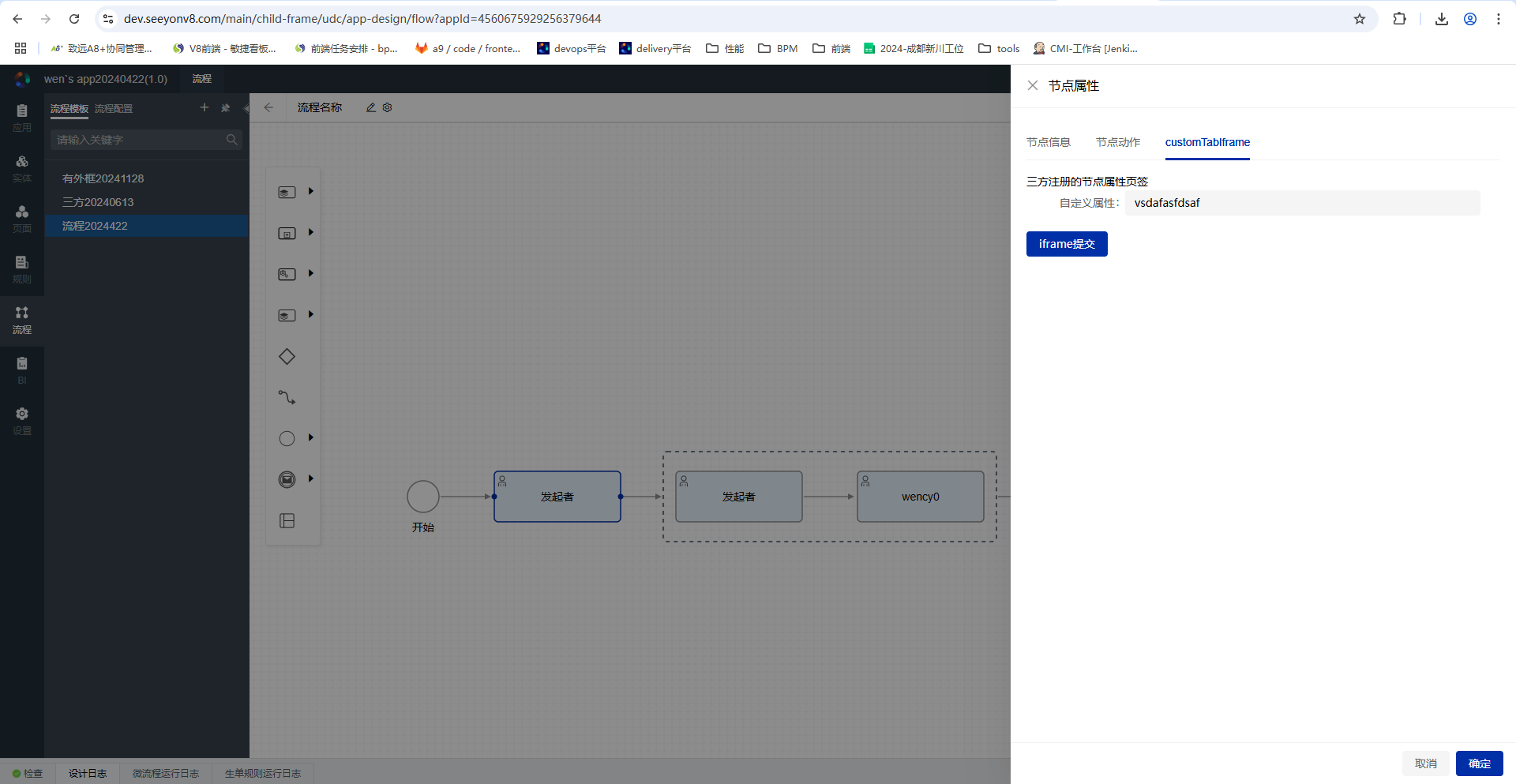

节点属性自定义页签

事件消息体data部分：通过type区分事件类型，value传递属性值。

type类型： GET_CUSTOM_VALUE_${appId}_${templateId}_${activityId}：向父窗口询问节点的扩展属性（extProp）值；

SEND_CUSTOM_VALUE_${appId}_${templateId}_${activityId}：父窗口发送扩展属性（extProp）值；

CHANGE_VALUE_${appId}_${templateId}_${activityId}：向父窗口提交扩展属性（extProp）值；

1、如果需要获取当前节点扩展属性（extProp）值，需要先通过postMessage主动发起 GET_CUSTOM_VALUE_${appId}_${templateId}_${activityId}事件，并且监听SEND_CUSTOM_VALUE_${appId}_${templateId}_${activityId}事件，该事件传递的value即为扩展属性值。

2、当自定义属性需要保存到当前节点时通过postMessage发起CHANGE_VALUE_${appId}_${templateId}_${activityId}事件，且通过value传递扩展属性值。

示例代码：

import React, { useEffect } from 'react';
import { Button, Form, Input } from '@seeyon/ui';

/**
 * 获取query参数
 * @param variable -string
 * @returns -string | undefined
 */
const getQueryParam = (variable: string) => {
  const query = window.location.search.substring(1);
  const vars = query.split('&');
  for (let i = 0; i < vars.length; i++) {
    const pair = vars[i].split('=');
    if (pair[0] === variable) {
      return pair[1];
    }
  }
  return undefined;
};

const ThirdNodeProps = () => {
  const [form] = Form.useForm();
  //iframe的scr- url的query包含应用id，模板id，节点id
  const appId = getQueryParam('appId');
  const templateId = getQueryParam('templateId');
  const activityId = getQueryParam('activityId');


  //监听上层传递的值-字符串
  useEffect(() => {
    //主动发消息获取当前页面的值：`GET_CUSTOM_VALUE_${appId}_${templateId}_${activityId}`
    window.parent.postMessage({ type: `GET_CUSTOM_VALUE_${appId}_${templateId}_${activityId}` }, '*');
    //接收父窗口传递下来的值：`SEND_CUSTOM_VALUE_${appId}_${templateId}_${activityId}`
    window.parent.addEventListener(`message`, (data: any) => {
      const { type, value } = data.data || {};
      if (type === `SEND_CUSTOM_VALUE_${appId}_${templateId}_${activityId}`) {
        try {
          const values = JSON.parse(value);
          form.setFieldsValue(values);
        } catch (error) {
          console.log(error);
        }
      }
    });
  }, []);

  //调用postMessage，主动提交数据：`CHANGE_VALUE_${appId}_${templateId}_${activityId}`
  const onFinish = (values: any) => {
    window.parent.postMessage(
      {
        type: `CHANGE_VALUE_${appId}_${templateId}_${activityId}`,
        value: JSON.stringify(values),
      },
      '*',
    );
  };

  return (
    <div>
      <div>三方注册的节点属性页签</div>
      <Form labelCol={{ span: 5 }} wrapperCol={{ span: 18 }} form={form} onFinish={onFinish}>
        <Form.Item key={'customProperty'} name={'customProperty'} label="自定义属性">
          <Input maxLenth={50}></Input>
        </Form.Item>
      </Form>
      <div>
        <Button type="primary" onClick={form.submit}>
          iframe提交
        </Button>
      </div>
    </div>
  );
};

export default ThirdNodeProps;

** 注： 1、前端准备好页面后需要发布到服务器。确保页面能够在浏览器中正常访问。 2、场景1、场景2需要通过客开自行调用后端接口方式保存数据，详情见：1.2.4.1 **

# 1.2.2 注册前端页签

每个页签都需要唯一的key（tabKey），标品提供的页签我们称之为默认页签。表单应用详情和流程设计默认页签对应的key如下，新增页签时需要避免与默认页签重复。其中流程图节点属性的页签顺序不会根据sort更改，流程图节点属性的默认页签只会是最后一个页签。tabSubGroup是默认页签的二级分类，流程设计和流程图节点属性都有二级分类。

# 1、默认页签

默认页签间隔10个单位，与插入的页签共同排序（sort），业务方需自行控制插入页签的顺序。

前端定义如下：

export const defaultTabs: { [key: string]: IBpmCustomTab[] } = {
  //表单应用详情默认页签
  APP_APPROVAL_DETAIL: [
    { tabKey: 'base_info', sort: 10 }, //基本信息
    { tabKey: 'design_publish', sort: 20 }, //设计发布
    { tabKey: 'process_empower', sort: 30 }, //流程权限
    { tabKey: 'base_data', sort: 40 }, //基础数据
    { tabKey: 'query_data', sort: 50 }, //数据查询
    { tabKey: 'process_authority', sort: 60 }, //节点权限
    { tabKey: 'app_log', sort: 70 }, //应用日志
  ],
  //流程设计默认页签（tabSubGroup：TEMPLATE 表示流程模板信息，tabSubGroup：CONFIGURATION 表示流程配置信息）
  PROCESS_DESIGN: [
    { tabKey: 'basic-info', sort: 10, tabSubGroup: 'TEMPLATE' }, //基本信息
    { tabKey: 'design', sort: 20, tabSubGroup: 'TEMPLATE' }, //流程设计
    { tabKey: 'form-permission', sort: 30, tabSubGroup: 'TEMPLATE' }, //操作权限
    { tabKey: 'third-form-param', sort: 40, tabSubGroup: 'TEMPLATE' }, //流程参数
    { tabKey: 'path', sort: 50, tabSubGroup: 'TEMPLATE' }, //流程路径表
    { tabKey: 'advanced-setting', sort: 60, tabSubGroup: 'TEMPLATE' }, //高级设置
    //流程配置
    {
      tabKey: 'MENU_flowPathTable',
      sort: 10,
      tabSubGroup: 'CONFIGURATION',
      tabTitle: '流程路径表',
    }, //流程路径表
    { tabKey: 'MENU_FormAuth', sort: 20, tabSubGroup: 'CONFIGURATION', tabTitle: '表单权限' }, //表单权限
    {
      tabKey: 'MENU_CustomOperation',
      sort: 30,
      tabSubGroup: 'CONFIGURATION',
      tabTitle: '自定义操作',
    }, //自定义操作
  ],
};

# 2、默认页签子分类（tabSubGroup）

1、流程设计二级分类：

节点类型	备注
TEMPLATE	流程模板信息
CONFIGURATION	流程配置信息

2、流程图节点属性按照节点类型做二级分类：

节点类型	备注
开始节点（BPM_START）自动开始（BPM_AUTO_START）定时开始（BPM_TIMER_START）	开始节点
定时节点（BPM_TIMER）监听节点（BPM_MONITOR）事件节点（BPM_EVENT）结束节点（BPM_END）终止节点（BPM_STOP）	-
条件网关节点（BPM_SPLIT）汇聚网关节点（BPM_JOIN）	条件网关节点
子流程（BPM_SUBPROCESS）送转子流程（BPM_SUBPROCESS）	子流程节点
自动节点（BPM_AUTO_ACTIVITY）消息节点（BPM_MESSAGE_ACTIVITY）	-
普通人工节点（bpmHumanActivity）规则节点（humanRuleActivity）脚本找人节点（scriptHumanActivity）知会节点（bpmInfoActivity）流程路径表（pathTableActivity）逐级审批（levelapproval）动态节点虚线框（bpmDynamicActivity）动态节点（首节点）（bpmDynamicFirstActivity）专人送转（transferPersonal）共享服务节点（FSSCActivity）	人工类型节点

# 3、自定义页签内容描述（tabContent）

前端定义如下：

 {
    type: 'iframe' | 'remoteComponent'; //客开系统仅支持iframe
    url?: string; //iframe对应的源地址, 在原始URL上会拼接特定参数，如应用id,模板id等；
    iframeStyle?: CSSProperties; //iframe样式
    iframeClassName?: string; //iframe类名
    remoteComponent?: any; // 页签内容支持模块联邦（入参请参考模块联邦组件的入参）;
  };

# 1.2.3 创建后端接入数据

# 1.2.3.1 后端数据定义

不同注册业务场景tabGroup字段值不一样。

字段名称	字段类型	备注
applicationGuid	BIGINT	应用guid
applicationName	VARCHAR(128)	应用的name
tabKey	VARCHAR(50)	页签的唯一标识（customType是insert时，tabKey一定不能重复）
tabTitle	VARCHAR(50)	如果没有传入该字段，如果key是默认页签，展示默认标题，否则展示tabKey
tabContent	LONGTEXT	自定义页签渲染需要的数据（参照前端数据类型定义）
customType	VARCHAR(50)	自定义类型：insert(追加插入)
tabGroup	SMALLINT(6)	页签分组 APP_APPROVAL_DETAIL：审批应用详情页面；PROCESS_DESIGN：流程设计页面；PROCESS_DIAGRAM_NODE：流程图节点属性
tabSubGroup	VARCHAR(2000)	页签分组子分类
sort	INT	排序
enable	TINYINT	是否启用

# 1.2.3.2 注册机制

1、如基于V8平台开发的客开应用，则注册使用平台提供的datainit机制在 bpm@com.seeyon.bpm.domain.entity.BpmCustomTab.json中注册需要预置json. 例:

[
  {
    applicationGuid: "-6319207780276483080",
    applicationName: "dynamic4560675929256379644",
    tabGroup: "PROCESS_DIAGRAM_NODE",
    enable: true,
    tabKey: "customTabIframe",
    tabTitle: "自定义节点属性",
    customType: "insert",
    sort: 10,
    tabSubGroup: "bpmHumanActivity,humanRuleActivity,scriptHumanActivity,bpmInfoActivity,pathTableActivity,levelapproval,bpmDynamicActivity,bpmDynamicFirstActivity,transferPersonal,FSSCActivity",
    tabContent: "{\"type\":\"iframe\",\"iframeStyle\":{\"height\":500,\"width\":\"100%\",\"border\":\"none\"},\"url\":\"https://dev.seeyonv8.com/main/child-frame/bpm/node/thirdCustomTab\"}",
  },
]

2、非V8平台的开发，联系技术提供注册方式。

# 1.2.4 运行态使用

# 1.2.4.1 更新模板的扩展信息

接口名称：更新模板的扩展信息 1、请求地址：/bpm/template/update-template-extend 2、参数名称

字段名称	字段类型	备注
id	BIGINT	id
appBusinessData	string	应用业务扩展数据

# 1.2.4.2 节点属性数据获取方式

接口名称：根据流程模板查询节点信息 1、请求地址：bpm/template-node/list 2、参数名称

字段名称	字段类型	备注
templateGuid	BIGINT	模板guid和模板id必须填写一个
designState	enum	和templateGuid一起使用，默认查运行态启用的模板。枚举项可选值列表：NONE（默认值：空），DESIGN（设计态），RUNTIME（运行态）
templateId	BIGINT	有值优先根据模板id查
activityType	enum	节点类型。枚举项可选值列表：NONE（默认值：空），BPM_AND_ROUTER（网关节点），BPM_END（结束节点），BPM_AUTO_ACTIVITY（自动节点），BPM_HUMEN_ACTIVITY（人工节点），BPM_START（开始节点），BPM_STOP（终止节点），BPM_SUBPROCESS（子流程节点），BPM_AUTO_START（自动开始节点），BPM_TIMER_START（定时开始节点），BPM_EVENT_ACTIVITY（事件节点），BPM_TIMER_ACTIVITY（定时器节点），BPM_MESSAGE_ACTIVITY（消息节点），BPM_MONITOR_ACTIVITY（监听节点），BPM_DYNAMIC_ACTIVITY（动态节点），BPM_DYNAMIC_FIRST_ACTIVITY（动态首节点），BPM_NESTED_SUB_PROCESS_ACTIVITY（嵌套子流程节点），BPM_INFORM_ACTIVITY（知会节点），BPM_RULE_ACTIVITY（规则节点），BPM_PATH_TABLE（路径表节点），BPM_LEVEL_APPROVAL（逐级审批节点），BPM_SCRIPT_HUMAN（脚本找人节点），BPM_FSSC_HUMAN（共享节点）

3、返回体

字段名称	字段类型	备注
extProp	string	节点中三方扩展信息

# 二、业务扩展

# 1、机构级页签注册

注册数据中applicationGuid、applicationName为null时，则会注册成为机构下全局应用的注册数据
