# 致远协同管理软件
# 集群部署手册
北京致远互联软件股份有限公司
2020年12月
[前言]
本手册对协同管理系统的集群部署相关事宜进行说明。如对手册存在疑问，可与致远互联的客户服务人员联系。
# 系统集群配置
# 概要说明
协同服务支持集群部署，集群模式下使用Redis进行缓存管理，配置集群前需先安装Redis服务。可使用标准产品提供的redis服务（安装见"Redis服务"章节），也可自行安装redis服务。
通过应用配置器或S1，进行协同服务的集群配置。集群部署结构有以下注意事项：
集群结构支持多节点、水平集群，不支持垂直集群（多节点部署在同一服务器）；
集群环境，只需在主服务放置加密；
集群支持MySQL、Oracle、SQLServer数据库；
集群支持TomCat、WebSphere、Weblogic中间件（WebSphere、Weblogic的集群部署请参考其独立文档）；
集群支持Apache、Nginx、F5等软硬件提供web负载均衡服务；
集群部署结构下，各应用版本要求如下
# 网络拓扑
集群部署的网络拓扑示意图如下：
# 集群配置
集群配置主要有以下步骤：
应用集群配置：
主服务配置：主服务为集群环境中需放置加密、生成集群标识的服务。集群环境启动时，需先启动主服务才可启动从服务。
从服务配置：从服务为集群环境中启动不需加密狗、集群标识采用主服务集群标识的服务。集群环境启动时，从服务的加密及部分配置信息读取主服务对应信息。
- Web服务配置：
Web服务为集群环境中支持Web访问及承担负载均衡的服务。协同支持Apache、Nginx、F5（隶属F5 NetWorks公司的负载均衡设备）作为Web服务。依据实际情况，可以自由选择Web服务。关于web服务配置的注意事项，可参考web部署手册。
集群配置及启动时需注意事项：
主、从服务的操作系统时间要求相差不超过3秒。
主、从服务的IP地址必须在相同网段，即IP地址前3段需一致。
涉及目录的配置项，主、从服务该目录的物理存储位置必须一致。
包含以下目录（括号中为应用配置项名称）：
公共资源目录（ctp.public.folder）：影响portal、云联、cap等应用的使用
邮件保存目录（webmail.savePath）：影响邮件应用的使用
Office转换文件目录（officeTarns.cache.folder）：影响officetrans应用的使用
注：物理存储位置必须一致，值不一定相同。
- 主、从服务的BUG补丁包及月度修复包版本必须一致（以主服务为准）。即更新补丁时需将集群中所有节点一并更新。
# 公共资源目录配置
集群环境下，公共资源配置会影响portal、云联、cap等应用的使用，请务必引起重视！！！
公共资源目录配置主要有以下步骤：
运行SeeyonConfig，在"系统参数设置"页签，选择"名称"项中"ctp.public.folder"选项
- 双击"ctp.public.folder"选项，弹出框中设置公共资源目录。将"系统默认值"替换成"共享挂载目录"。
例如：主节点的Z:\data作为共享挂载目录，主从节点服务器"ctp.public.folder"选项都要替换成Z:\data。
# 应用集群配置
应用的集群配置在S1的协同配置，或协同服务的SeeyonConfig中进行。
# 主服务配置
主服务的配置，步骤如下：
运行SeeyonConfig，在"服务器设置"页签，选择"服务器设置"项中"集群/双机"选项；
勾选"集群/双机配置"项中"设置当前机器为主服务器"，此时"集群/双机标识"项将自动生成集群标识（生成的标识需填写至集群其他从服务器节点）；
在"节点配置"项中，填写集群用到的所有节点IP地址，选择"当前节点"对应至当前服务器IP；
- 配置Redis参数
Redis单机模式：
# 从服务配置
从服务的配置，步骤如下：
运行SeeyonConfig，在"服务器设置"页签，选择"服务器配置"项中"集群/双机"选项；
不勾选"集群/双机配置"项中"设置当前机器为主服务器"，
在"集群/双机标识"项中填写主服务器生成的集群标识；
在"节点配置"项中，填写集群用到的所有节点IP地址，选择"当前节点"对应至当前服务器IP；
- 配置Redis参数
在"系统参数设置"页签，配置webmail.savePath、officeTarns.cache.folder信息（需与主服务器对应目录的物理存储位置一致）；
进行SeeyonConfig其他配置；
集群其他从服务节点，可依次按照上述步骤进行配置。
- 注：SeeyonConfig的"节点配置"中需填写集群用到的所有节点IP。
# Apache集群配置修改
使用Apache作为负载均衡，配置完SeeyonConfig之后，还需手动修改如下目录文件内容：
（主、从服务器都必须修改）
- 修改ApacheJetspeed/conf/server.xml文件：取消截图注释，设置ip地址为集群节点实际ip，secret可自定义。并在Apache的conf/workers.properties中，设置server.xml中配置对应secret密码，例如：worker.SY103.secret=Seeyon8.0Tomcat8.5AJP1.3
<Connector port="8951" maxPostSize="-1" address="127.0.0.1" secretRequired="true" secret="Seeyon8.0Tomcat8.5AJP1.3"
maxThreads="4096" minSpareThreads="100"
enableLookups="false" redirectPort="8443" acceptCount="1024"
connectionTimeout="20000" protocol="AJP/1.3"/>
将上面代码中的address修改为服务器实际的ip地址，例如：192.168.0.103。secret可选择修改。如secret修改，那么Apache的conf/workers.properties文件内也必须修改成一致内容，如下图：
- 注释ApacheJetspeed\webapps\seeyon\WEB-INF\web.xml中spring-session内容（主、从服务器都必须修改）。手动将web.xml内如下内容注释掉，增加**<!-- XXX -->** 注释符号。
<!--
<filter>
<filter-name>spring-session</filter-name>
<filter-class>org.springframework.session.web.http.CTPDelegatingFilterProxy</filter-class>
<init-param>
<param-name>targetBeanName</param-name>
<param-value>springSessionRepositoryFilter</param-value>
</init-param>
</filter>
<context-param>
<param-name>contextConfigLocation</param-name>
<param-value>/WEB-INF/spring.xml</param-value>
</context-param>
<filter-mapping>
<filter-name>spring-session</filter-name>
<url-pattern>/*</url-pattern>
<dispatcher>REQUEST</dispatcher>
<dispatcher>FORWARD</dispatcher>
<dispatcher>INCLUDE</dispatcher>
</filter-mapping>
-->
将红色部分添加到相应位置后保存即可。
注意：修改完成后，停止现有主从节点协同服务，依次重启主从节点服务。
# Redis服务
# 概要说明
Redis服务用于协同集群部署模式时的缓存存放。可以采用标准产品提供的redis安装程序进行安装，亦可采用已有的redis服务，要求版本为5以上。
以下章节说明标准产品提供的redis安装程序的安装配置。标准产品提供的redis仅支持Linux系统。
# 安装配置
# 安装
在产品独立服务安装程序目录下，执行./SeeyonRedisInstall.sh运行安装程序；
开始安装，选择安装路径，如：/home/redis，依次点击下一步，完成安装；
# 配置
修改安装后目录的redis.conf，主要调整以下内容：
# 增加参数requirepass，设置redis的连接密码，密码为明文设置
requirepass 密码
# 调整redis的访问ip地址，将bind 127.0.0.1调整为实际ip
bind 实际ip
daemonize yes
# 调整redis的端口（视情况定是否调整），需同步调整协同中配置的redis端口
port 6379
#调整配置，关闭aof持久化
appendonly no
# Redis集群
# 环境准备
- 下载Redis部署包，如redis-6.0.13.tar.gz。https://redis.io/download (opens new window)

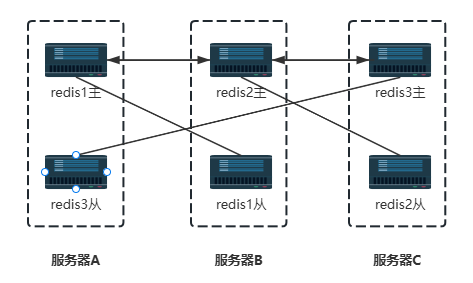

- 准备部署Redis集群的服务器，搭建Redis集群至少需要3台服务器，可以配置三主模式，或者三主三从模式；三主三从模式可选3台服务器或者6台服务器。
# 实例安装
- 安装依赖：
yum -y install cpp
yum -y install binutils
yum -y install glibc
yum -y install glibc-kernheaders
yum -y install glibc-common
yum -y install glibc-devel
yum -y install gcc
yum -y install make
升级gcc(如果安装6版本的redis，gcc版本一定要5.3以上)
yum -y install centos-release-scl
yum -y install devtoolset-9-gcc devtoolset-9-gcc-c++ devtoolset-9-binutils
scl enable devtoolset-9 bash
echo "source /opt/rh/devtoolset-9/enable" >> /etc/profile
- 上传redis安装包至/opt目录下并解压tar zxf redis-6.0.13.tar.gz
- 编译：
cd /opt/redis-6.0.13

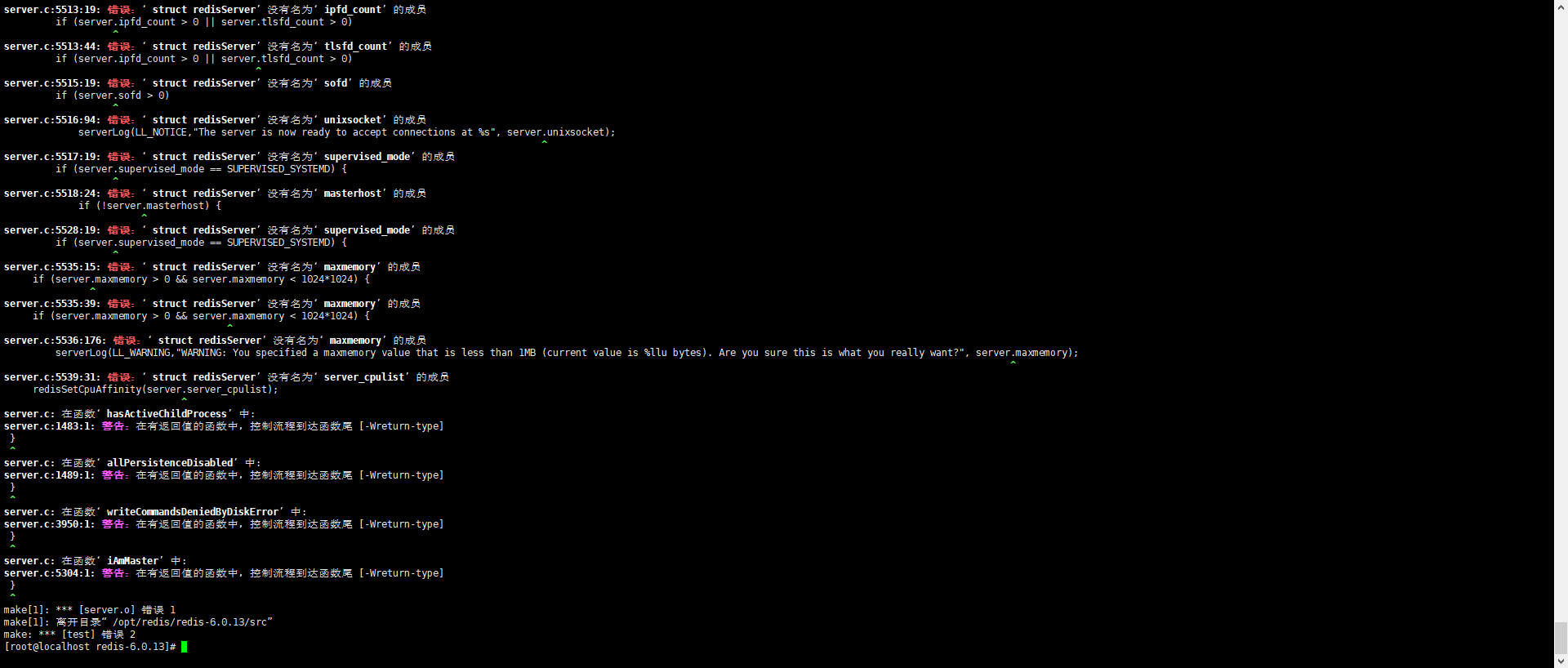

make
- 安装：make install

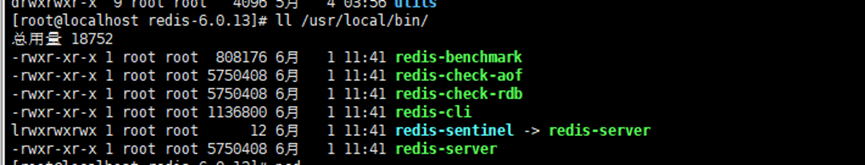

- Redis默认安装到usr/local/bin目录下
- 创建redis集群目录/usr/local/redis-cluster
mkdir -p /usr/local/redis-cluster/redis6379 && cp /usr/local/bin/* /usr/local/redis-cluster/redis6379/
- 编辑redis配置文件，修改如下配置：
cp /opt/redis-6.0.13/redis.conf /usr/local/redis-cluster/redis6379/
vim /usr/local/redis-cluster/redis6379/redis.conf
bind 192.168.225.174 //监听的网卡地址，改为实际内网ip地址
port 6379 //服务监听端口
daemonize yes //以独立进程打开
#logfile //关闭redis日志
cluster-enabled yes //开启集群模式
cluster-config-file nodes-6379.conf //集群配置文件指定为nodes-6379.conf
cluster-node-timeout 15000 //集群超时时间设置
pidfile /var/run/redis_6379.pid //多个实例6380端口，改成redis_6380.pid
appendonly no //关闭AOF持久化
#save "" //开启RDB持久化
save 900 1
save 300 10
save 60 10000
requirepass Seeyon123456 //配置redis密码，根据需要修改
masterauth Seeyon123456 //主节点密码，各个实例密码要求全部一致
- 启动redis实例
nohup ./redis-server redis.conf >>/dev/null &
- 停止redis实例
ps -ef | grep redis
查出进程pid数字，执行kill -9 进程pid数字
# Redis集群配置
- 防火墙配置
集群配置前需要开启redis端口和redis集群总线端口（redis端口+10000）
举例，一个节点部署了两个redis实例，端口分别为6379、6380，则需要同步放行16379、16380端口：
firewall-cmd --add-port=6379/tcp --permanent
firewall-cmd --add-port=16379/tcp --permanent
firewall-cmd --add-port=6380/tcp --permanent
firewall-cmd --add-port=16380/tcp --permanent
firewall-cmd --reload
查看防火墙开放的端口
firewall-cmd --list-ports
查询6379端口是否开放
firewall-cmd --query-port=6379/tcp
防火墙配置中移除6379端口
firewall-cmd --permanent --remove-port=6379/tcp
- Redis三主集群配置
注意：三主集群无法实现高可用，只要有一个redis节点宕机,集群就无法使用
以下配置步骤举例，三主节点分别为:
10.2.5.121 服务器上6379端口redis
10.2.5.122 服务器上6379端口redis
10.2.5.124 服务器上6379端口redis
创建三主集群：
cd /usr/local/redis-cluster/redis6379

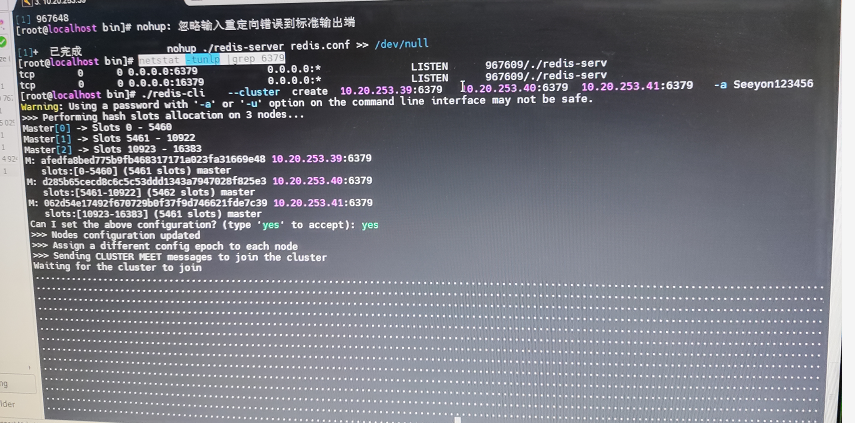

./redis-cli --cluster create 10.2.5.121:6379 10.2.5.122:6379 10.2.5.124:6379 -a Seeyon123456
红色标记了三主节点ip和端口，以及密码；
输入：yes
三主集群创建成功！
如果创建失败，删除每个redis节点的/usr/local/redis-cluster/nodes-6379.conf，重启redis服务，再重新创建。
- 查看集群状态
cd /usr/local/redis-cluster/redis6379
./redis-cli --cluster check 10.2.5.124:6379 -a Seeyon123456
- Redis三主三从集群配置
三主三从3节点场景下，1节点部署2个redis实例，端口不同；
以下配置步骤举例，三主三从6节点场景下，分别为
172.31.15.160服务器上6379端口redis
172.31.15.246服务器上6379端口redis
172.31.15.107服务器上6379端口redis
172.31.15.188服务器上6379端口redis
172.31.15.83服务器上6379端口redis
172.31.15.219服务器上6379端口redis
cd /usr/local/redis-cluster
./redis-cli --cluster create 172.31.15.160:6379 172.31.15.246:6379 172.31.15.107:6379 172.31.15.188:6379 172.31.15.83:6379 172.31.15.219:6379 --cluster-replicas 1 -a Seeyon123456
红色标记了6节点ip和端口，以及密码；
--cluster-replicas 1 表示为集群中的每个主节点随机指定一个从节点；
- 查看集群状态
cd /usr/local/redis-cluster

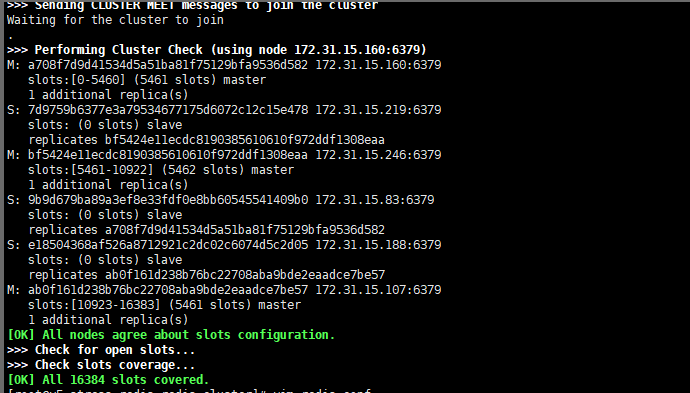

./redis-cli --cluster check 172.31.15.160:6379 -a Seeyon123456
如果创建失败，删除每个redis节点的/usr/local/redis-cluster/nodes-6379.conf文件，重启redis服务，再重新创建。
# Redis集群检查
- 进入redis节点
redis-cli -h 172.20.2.51 -p 6379 -a Seeyon123456
以上命令红色标记了节点ip、端口以及密码
- 查看集群相关信息

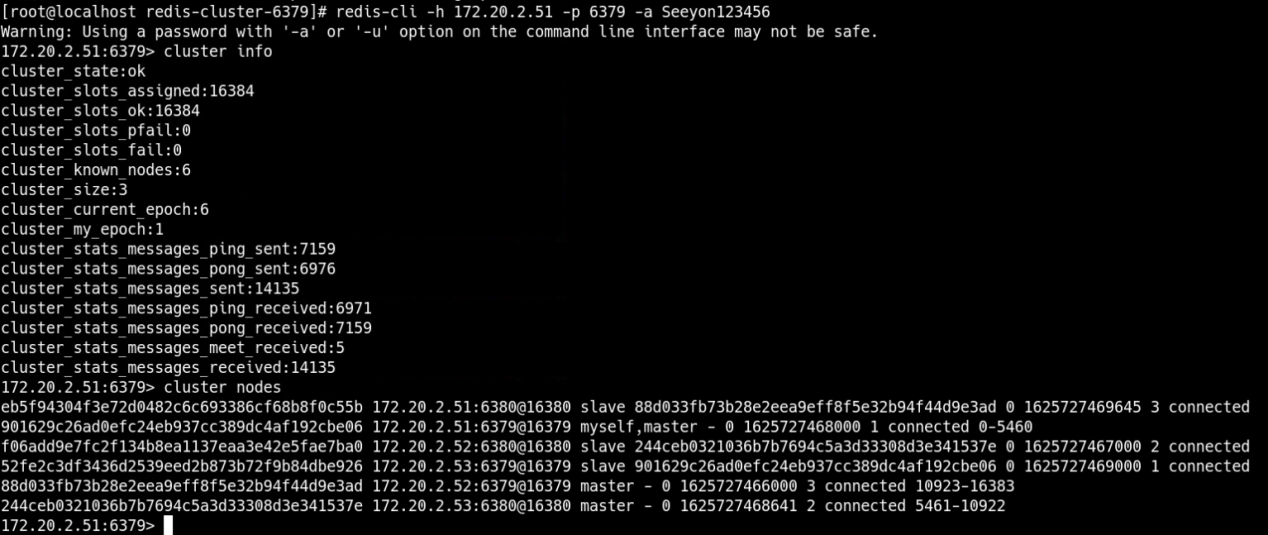

cluster info
- 查看节点相关信息
cluster nodes
# 协同服务Redis集群配置
- 协同服务集群各节点通过SeeyonConfig完成Redis集群的配置
在ApacheJetspeed\conf下启动SeeyonConfig.cmd或者SeeyonConfig.sh脚本，插件参数设置中，修改redis集群的配置信息，配置界面如下图：
配置包括：
redis.cluster.address,配置6组redis节点地址（三主三从）。
redis.enabled，启用redis集群模式，0为不启用，1为启用redis单机模式，2为启用redis集群模式。
redis.cluster.password，redis集群密码，所有节点需要使用相同密码，注意区分不要填写单节点redis配置密码redis.password。
# 常见问题
- make编译redis时报错：

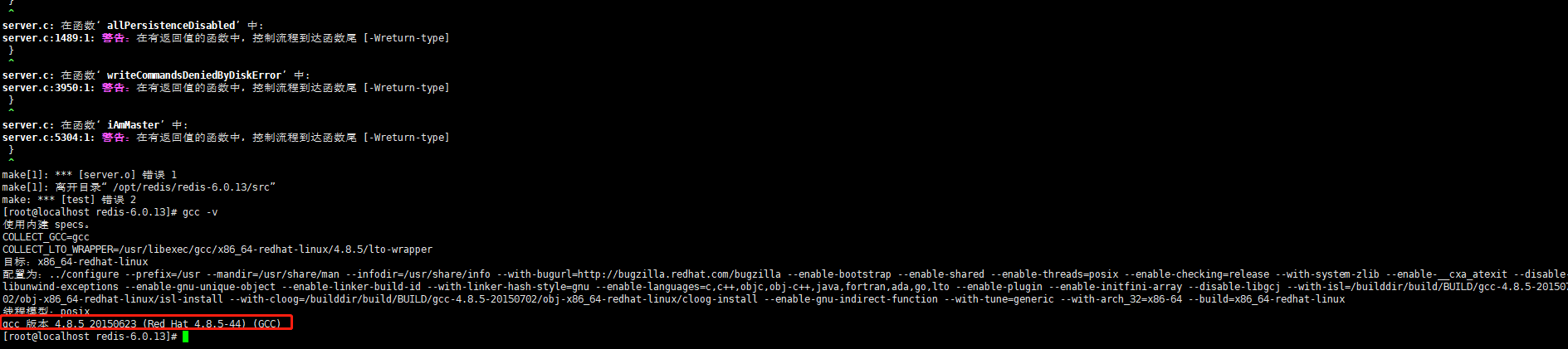

gcc版本过低导致该错误。检查gcc版本：4.8.5
解决方法：升级gcc版本（gcc版本一定要5.3以上）
- 二、配置redis集群以后，协同服务启动报错
Redis没有关闭AOF持久化。
【解决方法】：修改配置文件redis.conf
appendonly no
#注释掉以下配置
#save 900 1
#save 300 10
#save 60 10000
#dbfilename dump.rdb

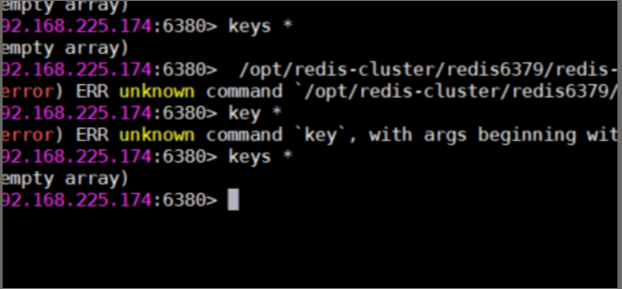

- 三、从节点无数据，或者主从切换后，新的从节点无数据
【解决方法】：redis.conf增加配置masterauth Seeyon123456
此配置为验证主节点密码。
四、创建集群卡在Waiting for the cluster to jion
此问题常出现在主机之间端口不通导致。主机之间互相telnet 6379端口和16379端口是否通。
解决方法：
检查主机防火墙是否关闭
主机如开启防火墙，检查防火墙是否配置redis端口和redis集群总线端口（redis端口+10000）放行
