# 操作系统内存占用场景分析

一、Windows系统下内存占用分析（一）检查任务管理器，分析占用内存高的进程（二）默认参数配置部署后各服务内存占用情况（三）任务管理器查看进程总内存与已使用内存差距较大，运用RAMMap工具分析（四）检查是否部署sqlserver数据库，最大服务器内存是否限制（五）更新S1避免触发操作系统内存泄露二、Linux系统下内存占用分析（一）Linux系统下通过free -g观察系统内存整体情况（二）Linux系统下通过top观察各个进程内存占用情况（三）Linux操作系统也需要设置虚拟内存（swap分区）（四）默认参数配置部署后各服务内存占用情况三、致远V5协同服务堆内存分析（一）协同服务系统监控JVM表格解读（二）内存溢出宕机，堆内存dump文件分析（三）Linux系统下协同服务内存增量分析

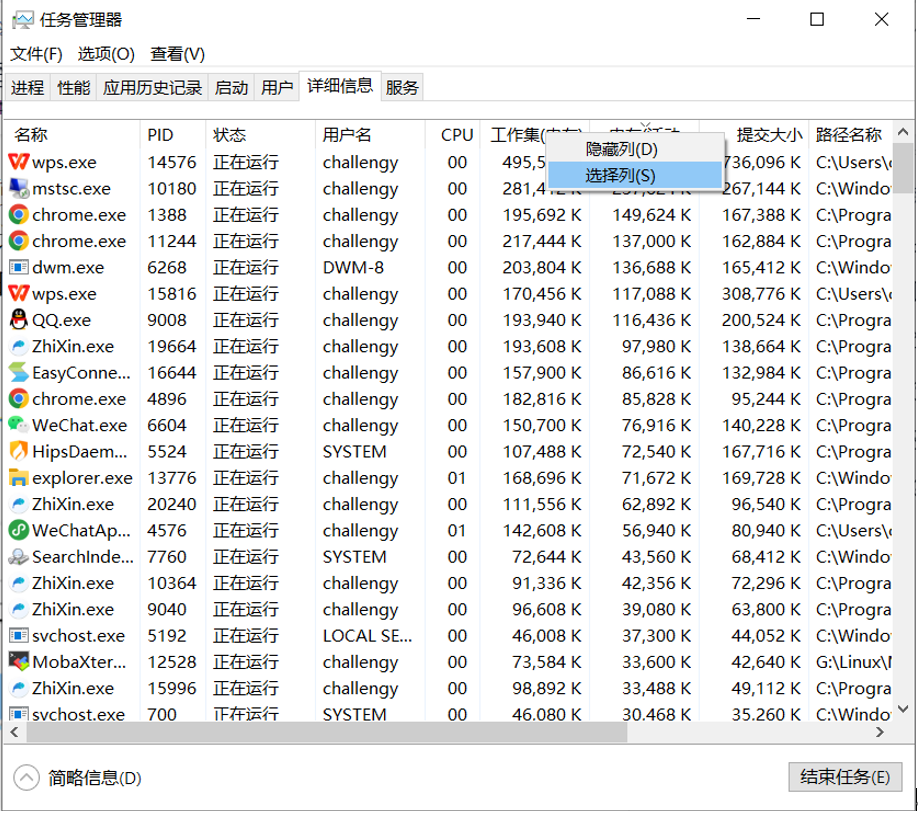

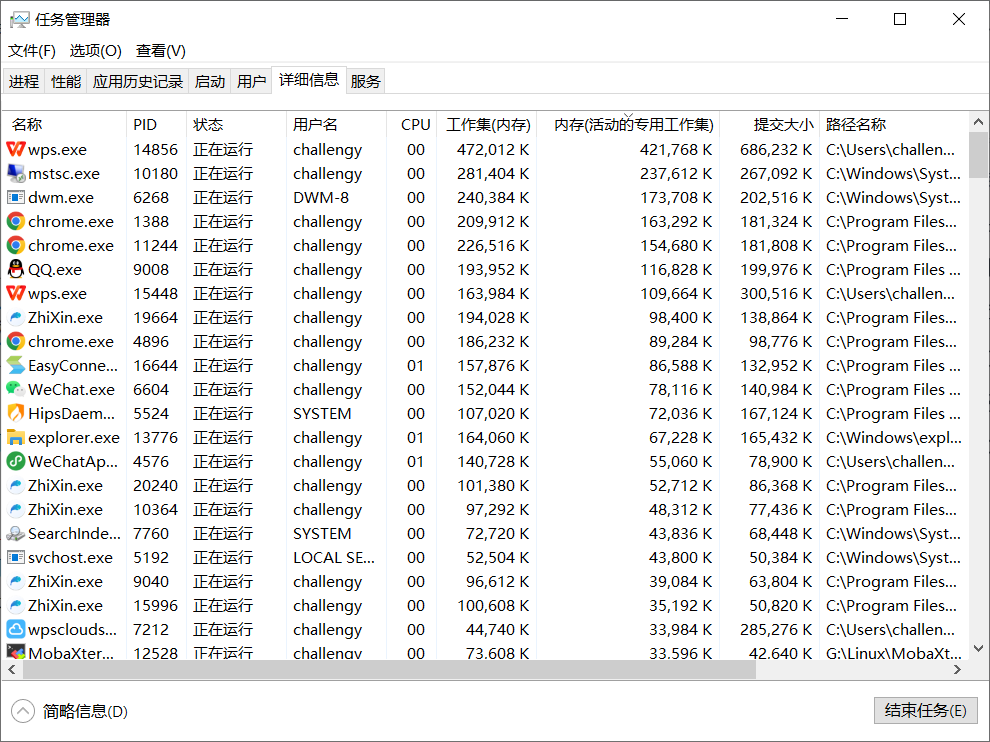

一、Windows系统下内存占用分析（一）检查任务管理器，分析占用内存高的进程 Windows系统下通过任务管理器查看各进程使用内存情况 windows 2008：任务管理器—进程—查看—选择列 windows 2008以上版本：任务管理器—详细信息—右建点击列名称—选择列

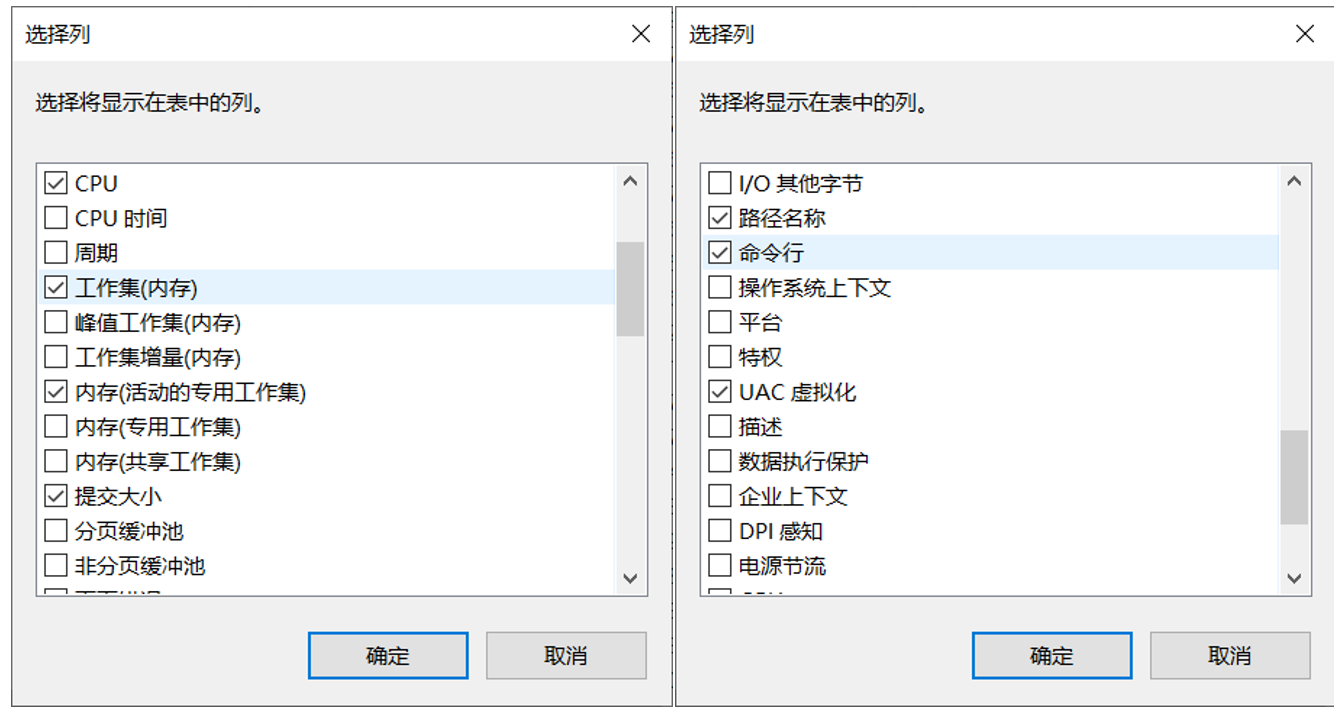

勾选工作集(内存)、提交大小、命令行

分别以倒序排列工作集内存、提交大小，观察较大的进程，并通过名称和命令行来分辨具体服务。注意：提交大小（类似linux的VIRT）是包含进程的虚拟内存（swap）占用，不能直接反映进程实际占用的物理内存大小；当系统虚拟内存或swap设置不足时，是以物理内存当做虚拟内存使用，因此会挤压物理内存使用率；因此必须保证虚拟内存分配充足。

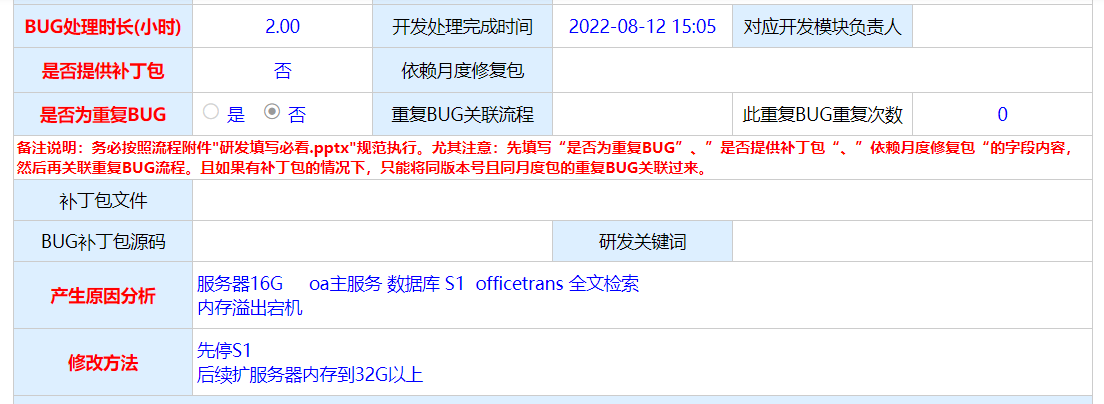

（二）默认参数配置部署后各服务内存占用情况不考虑JVM堆外内存配置，各基础服务内存占用情况： V5协同服务+转换服务+S1+全文检索服务=4G+4G+4G+4G=16G

个别环境数据库服务集中部署，再加上操作系统自身内存消耗；16G物理内存，协同服务极不稳定，必然宕机。

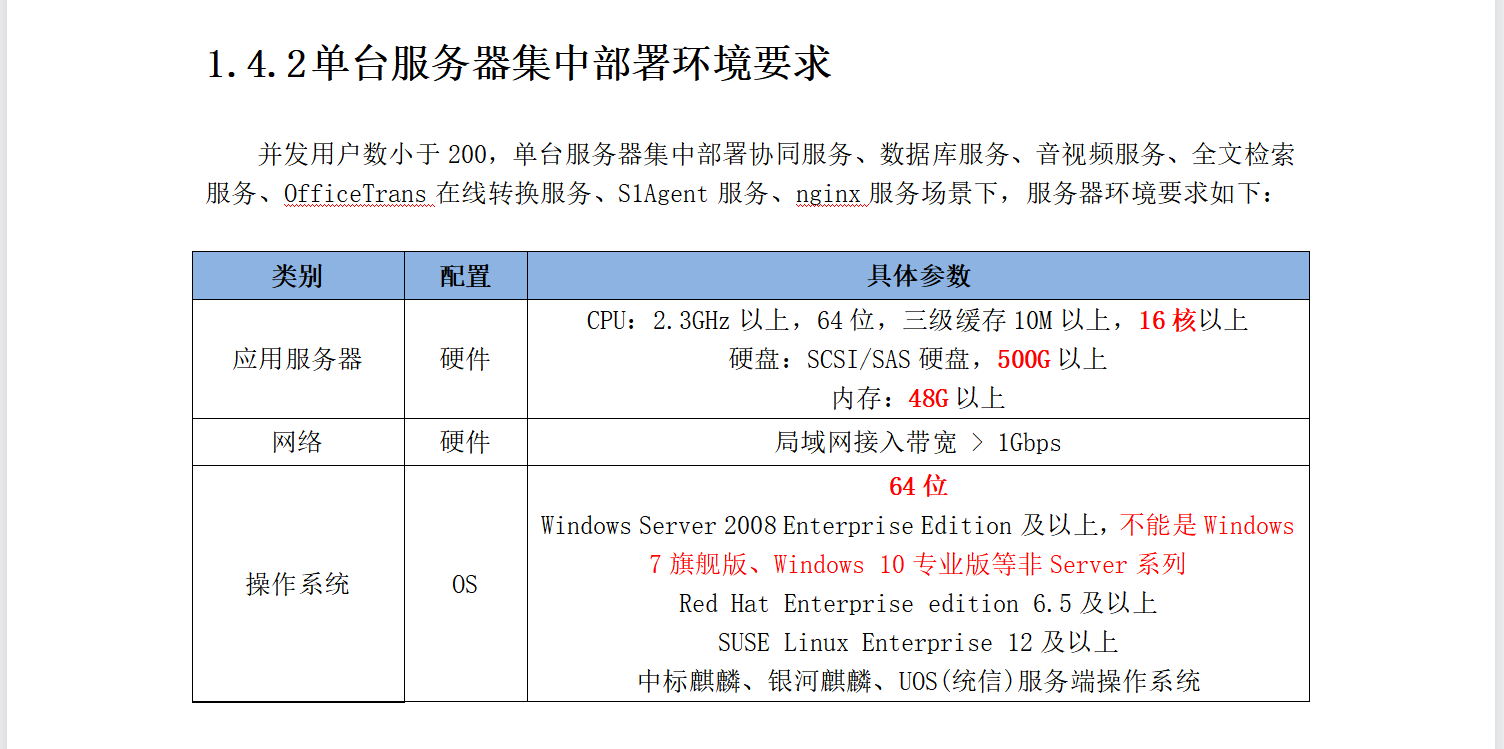

解决以上问题，建议分离部署，无分离部署条件则考虑扩容服务器资源，参考安装部署手册服务器要求：16核CPU，48G物理内存。 ![]

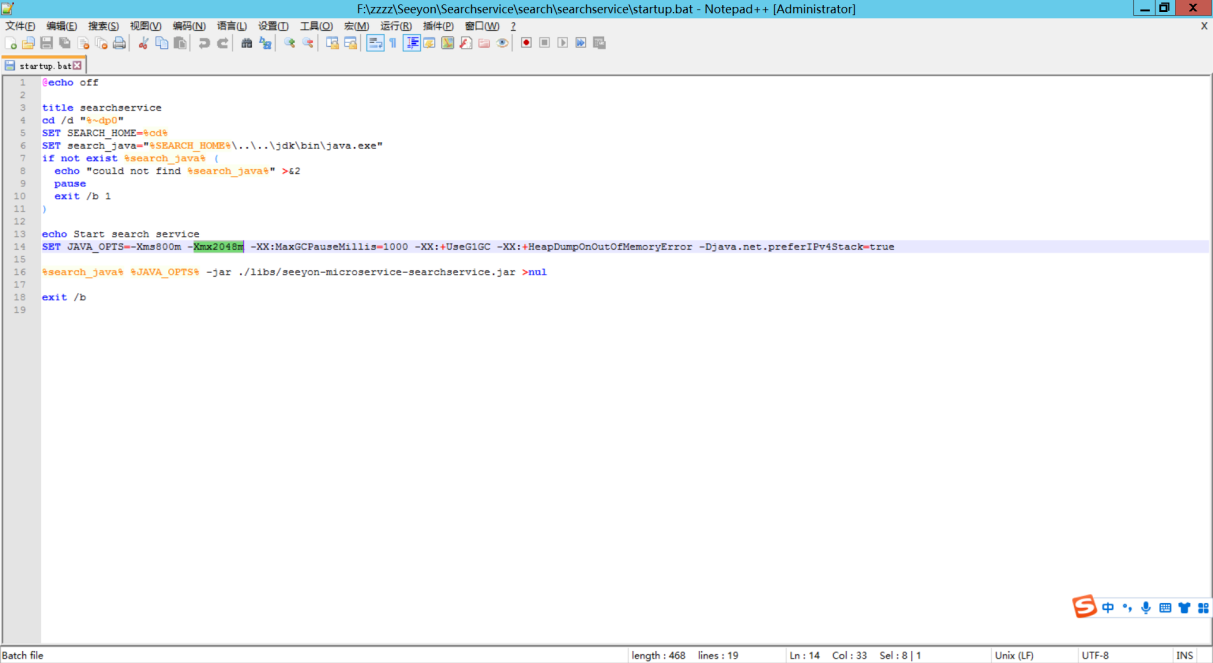

V5协同服务，安装程序自动调整JVM内存为物理内存一半，最小4G OfficeTrans转换服务4G S1致远服务4G 全文检索ES服务2G 全文检索微服务2G （三）任务管理器查看进程总内存与已使用内存差距较大，运用RAMMap工具分析

Windows系统下任务管理器查看到各进程工作集内存或提交大小之和不高，但实际内存使用率很高。可以观察分页缓冲池大小和非分页缓冲池大小。

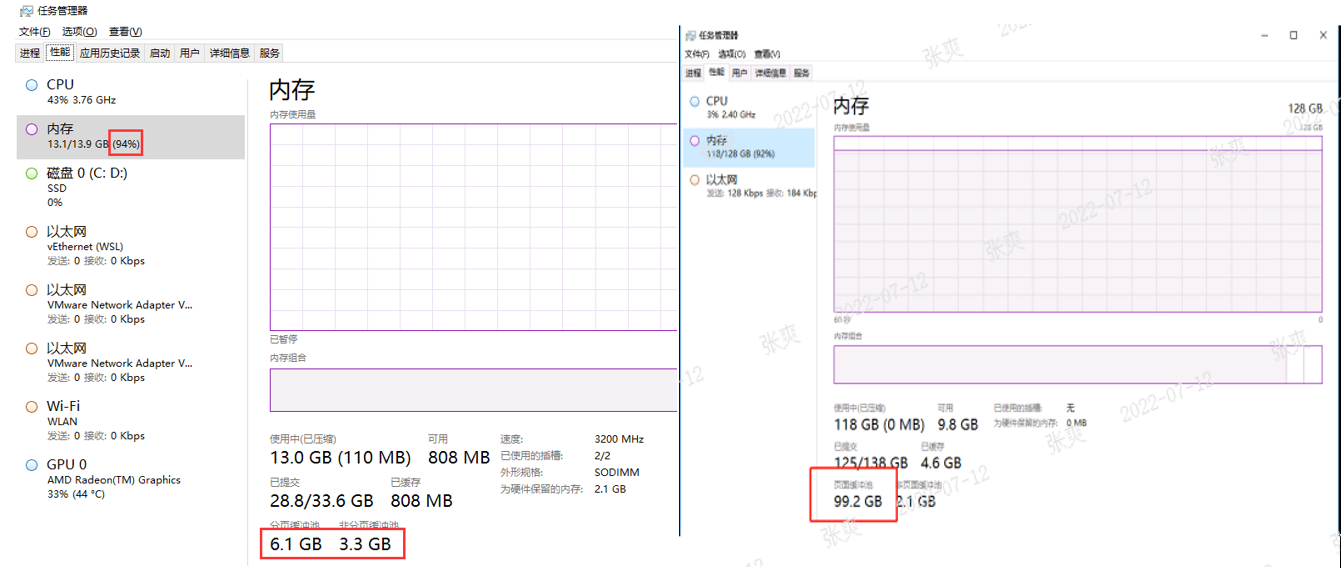

以上右图：服务器物理内存128G，任务管理器中，查看到页面缓冲池占用99.2G，占总内存的77%，导致系统内存占用过高。

较大的页面缓冲池需要重启操作系统释放。如果一个程序占用的页面缓冲池内存不断增大则可能是内存泄露；

缓冲池产生原因一般为： 1、操作系统内存泄漏 2、操作系统感染病毒木马 3、第三方安全软件导致操作系统内存泄漏（常见为360）

解决方法： 1、重启服务器释放缓冲池内存 2、若增长较快，联系服务器厂商分析或迁移/更新操作系统 3、安全相关导致可以卸载替换其它安全软件重启服务器，全盘扫描

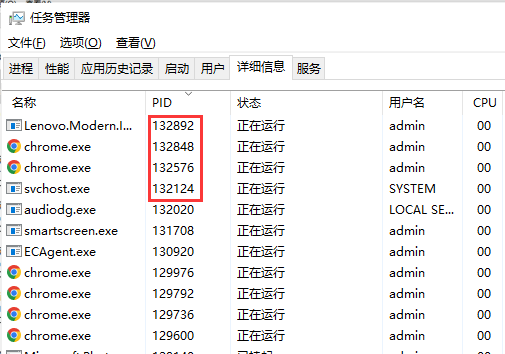

如果页面缓冲池不大，而是进程pid号很大，如达到几十上百万，则可能是windows操作系统bug导致的内存泄漏问题；pid倒序排列，部分环境可以看到不断有新的cmd、find等进程出现，且pid数字越来越大。

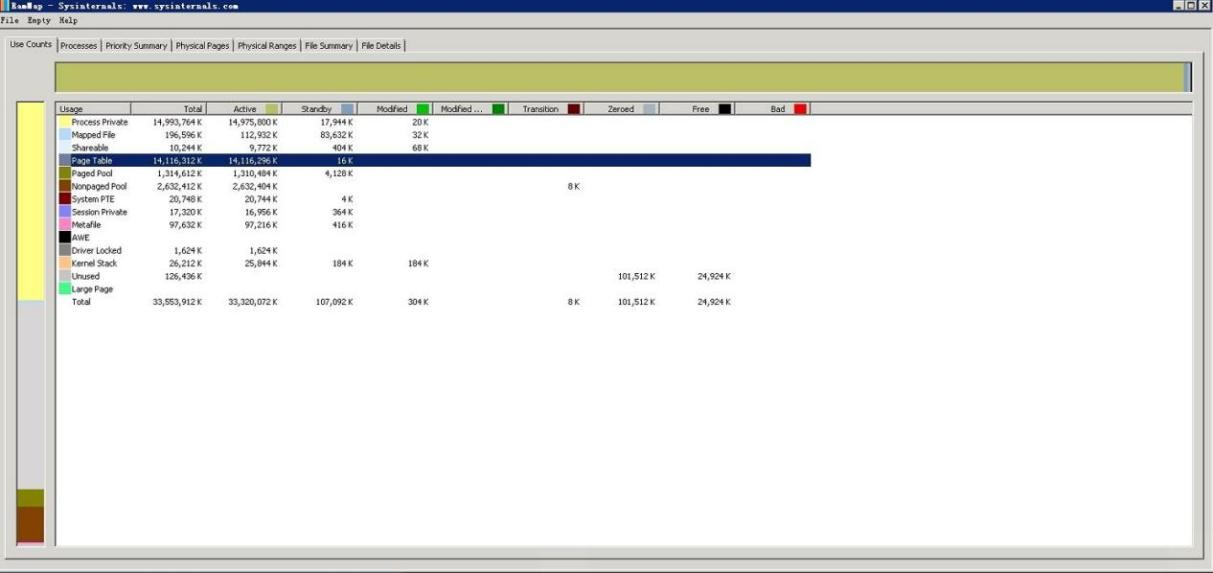

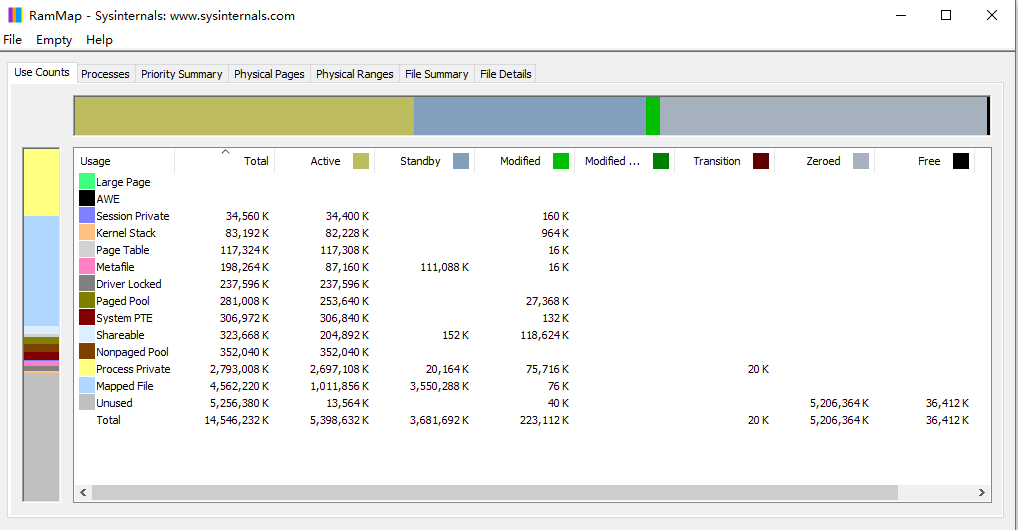

其它Windows系统内存泄漏问题，借助rammap工具来进行分析

https://docs.microsoft.com/zh-cn/sysinternals/downloads/rammap

Process Private: 分配给单一Process专用的内存 Mapped File: 用来储放档案内容快取(Cache)的内存空间 Shared Memory: 标注给多个Process共用的内存分页(Page，内存管理单位) Page Table: 用来描述虚拟内存位址的分页表(裡面是一笔一笔的PTE，Page Table Entries) Paged Pool: 允许移至硬盘的核心集区内存(Kernal Pool Memory) Nonpaged Pool: 不允许移至硬盘的核心集区内存 System PTEs: 与I/O空间、核心堆叠、内存描述清单等系统分页相关的PTE Session Private: 登入工作阶段相关的内存 Metafile: 是系统快取的一部份，包含NTFS Metadata(包含MFT及其他NTFS Metadata档案)。在MFT中，每个档案属性记录佔用1K，而一个档案至少有一个属性记录，再加上其他NTFS Metadata档，当档案数众多，这块会很快速成长。 AWE: 启用Address Windowing Extension技术所使用的相关内存空间(较常应用在SQL或其他DB) Driver Locked: 驱动程式锁定的实体内存。多用于I/O的暂时性小量应用，如果有装RAMDisk，也会算在这一区。 Kernel Stack: 核心执行绪推叠，执行绪愈多，用量愈大。 Active: 正在使用中的实体内存分页(Process Working Set或System Working Set) Standby: 留在实体内存但暂不使用的分页，保留供后续能快速重覆利用 Modified: 与Standy类似，但内容被修改过，重覆使用前要先回写到硬盘机 Modified no write: 与Modified类似，但标注为不需回写到硬盘 Transition: 在分类之间转换的分页 Zeroed: 内容已清空可供使用的分页，系统刚开机时明显增加，随著使用一段时间逐步转为Standby Free: 可以使用但残留先前资料的分页，使用前需先转为Zeroed Bad: 标注损坏的内存

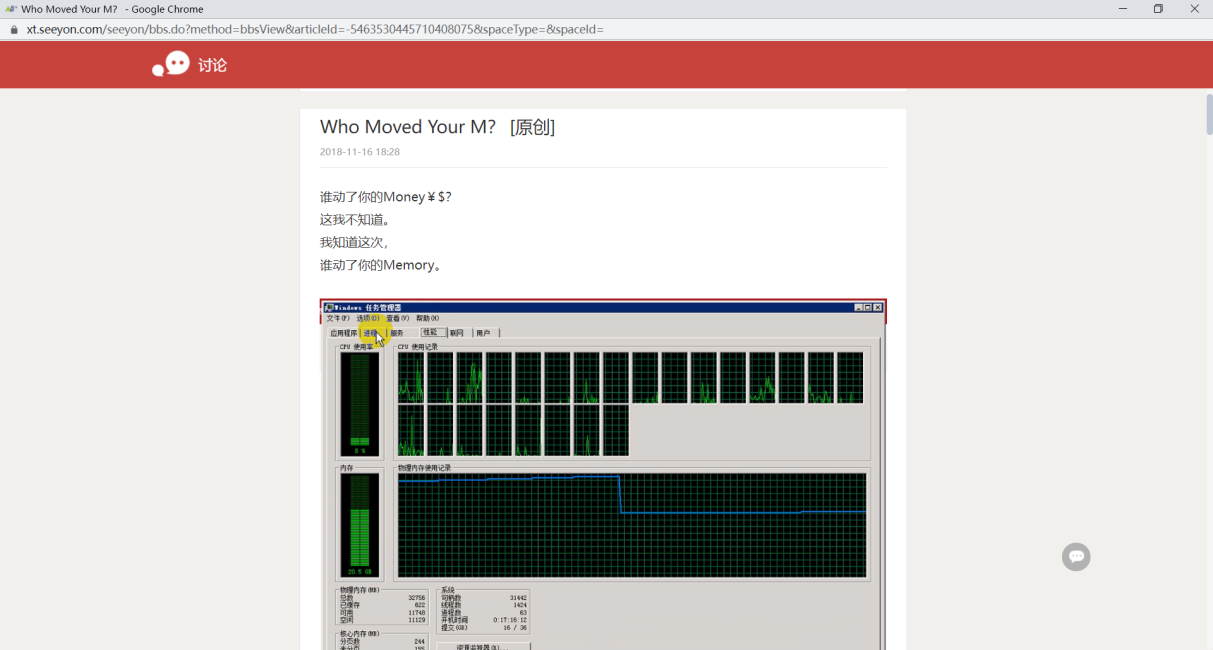

分析方法实践： https://xt.seeyon.com/seeyon/bbs.do?method=bbsView&articleId=-5463530445710408075&spaceType=&spaceId=

（四）检查是否部署sqlserver数据库，最大服务器内存是否限制

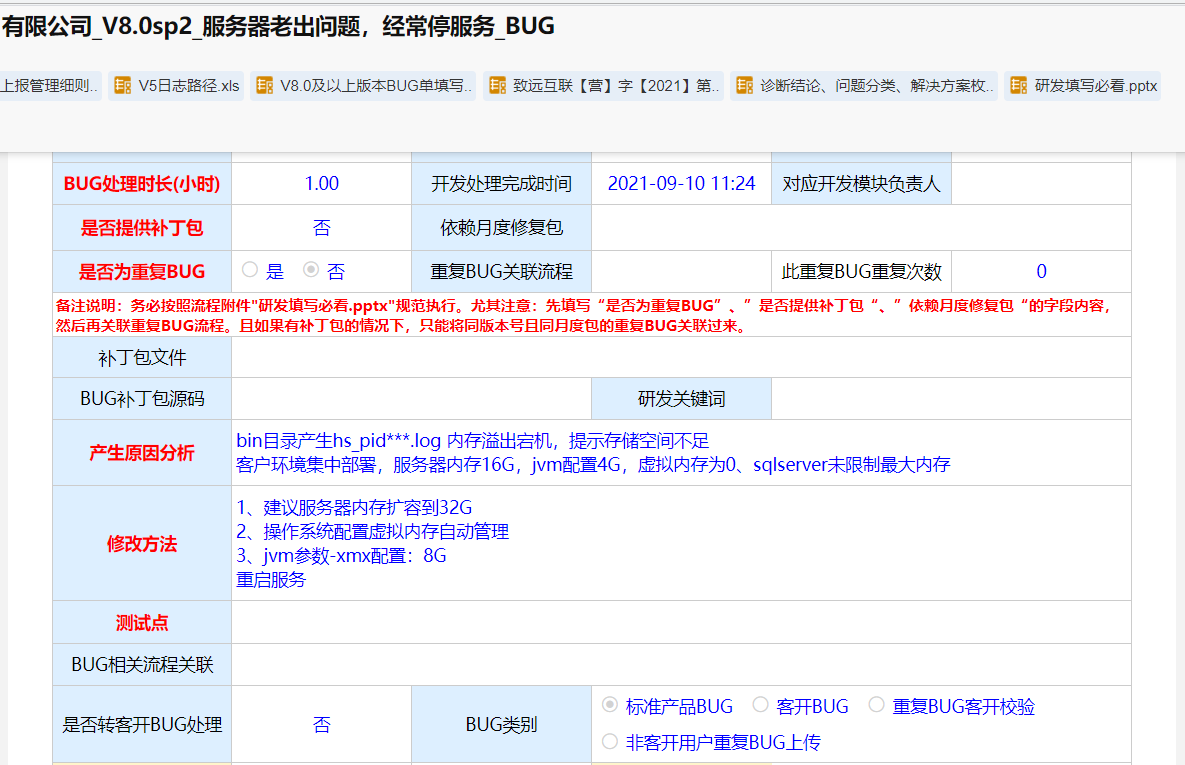

宕机场景：服务器Windows操作系统，物理内存16G 未配置Windows操作系统虚拟内存，默认为0MB 集中部署SQLServer数据库，未限制数据库最大服务器内存

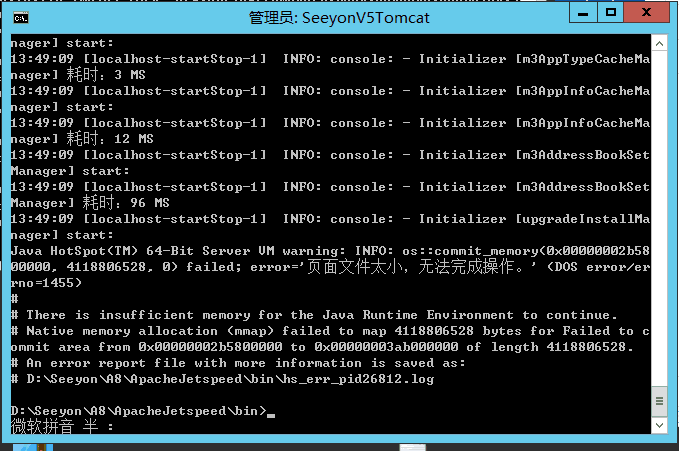

数据库消耗大量内存导致协同服务频繁宕机或者无法启动。无法启动服务截图如下。页面文件太小，无法完成操作。

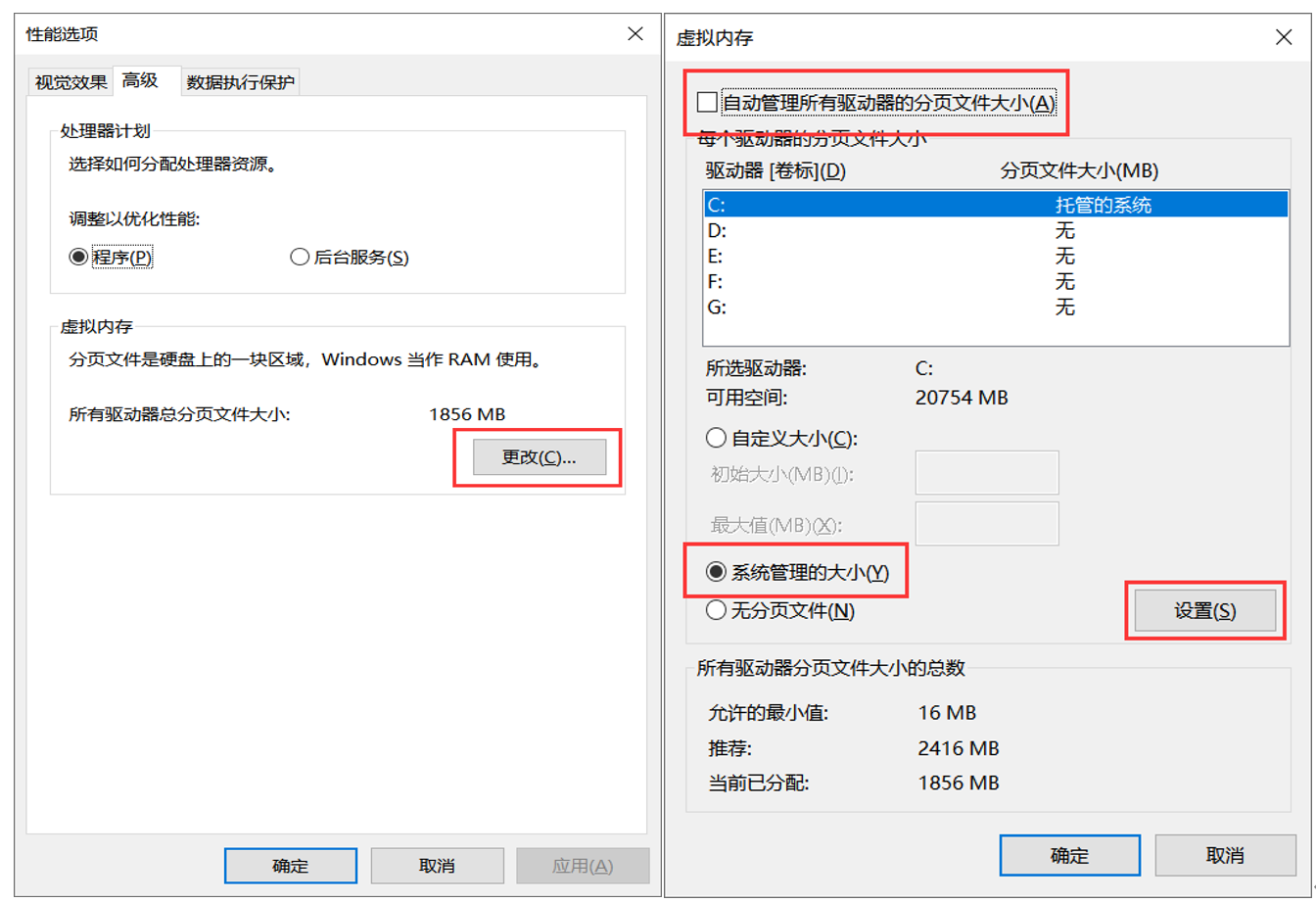

解决方法：临时解决，配置Windows操作系统虚拟内存为磁盘可用空间较大分区上系统管理的大小

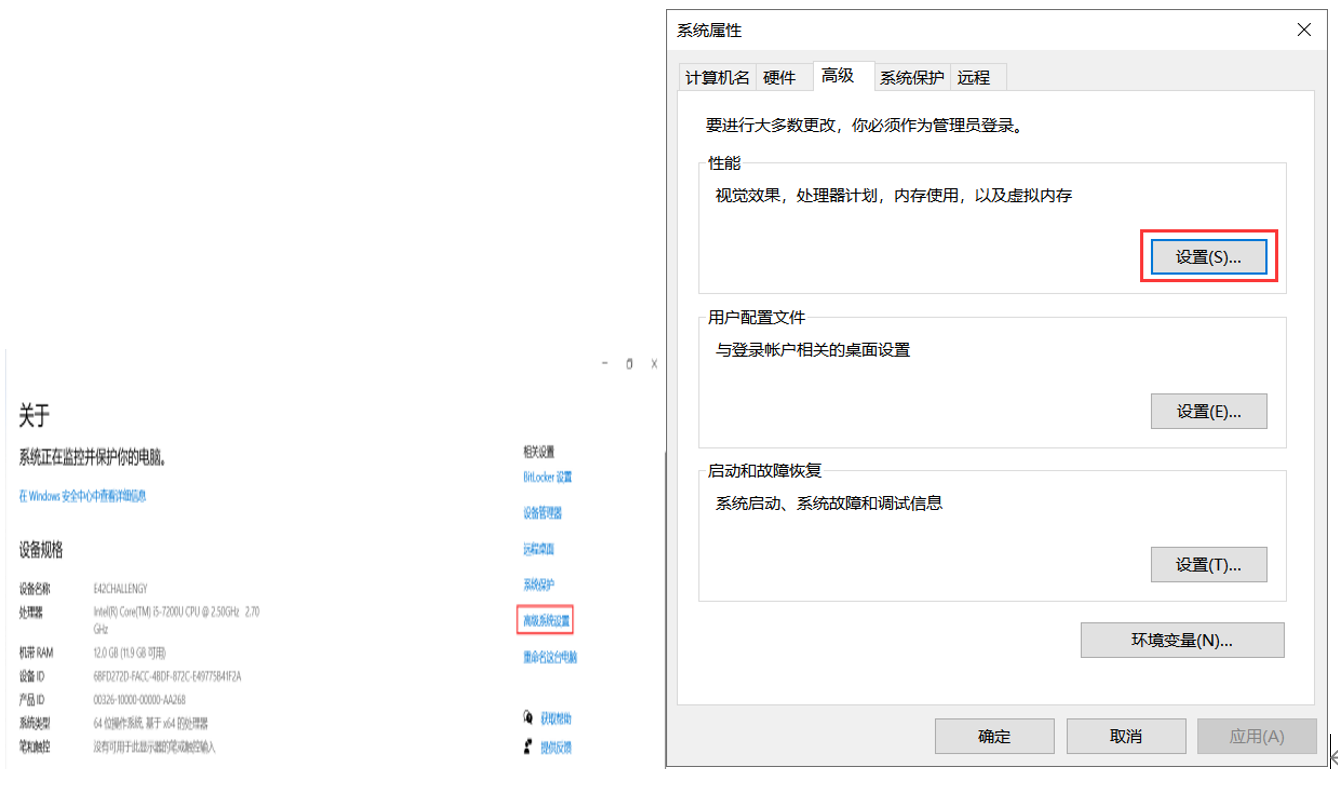

此电脑，属性，右侧高级系统设置

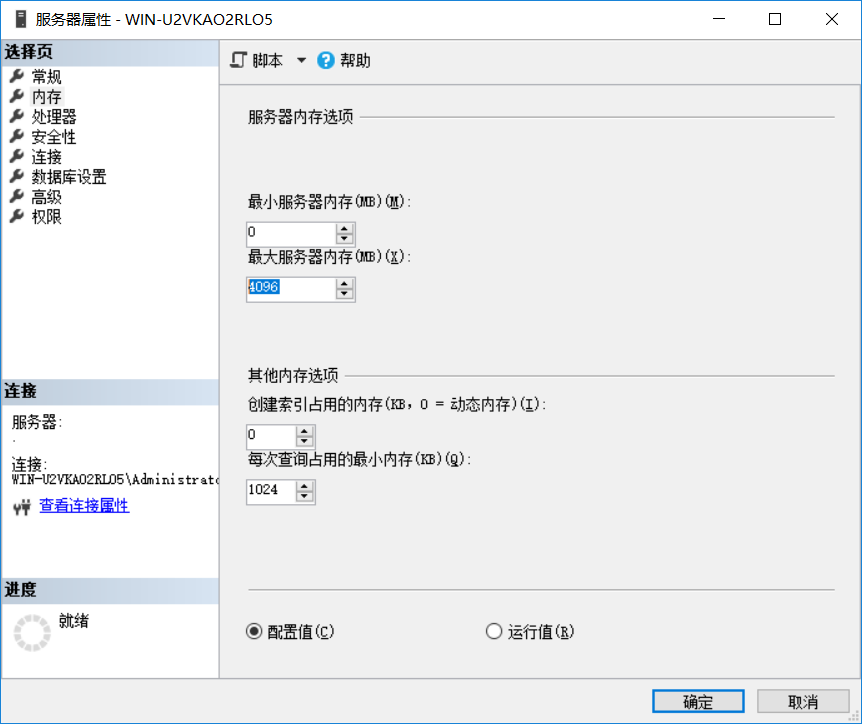

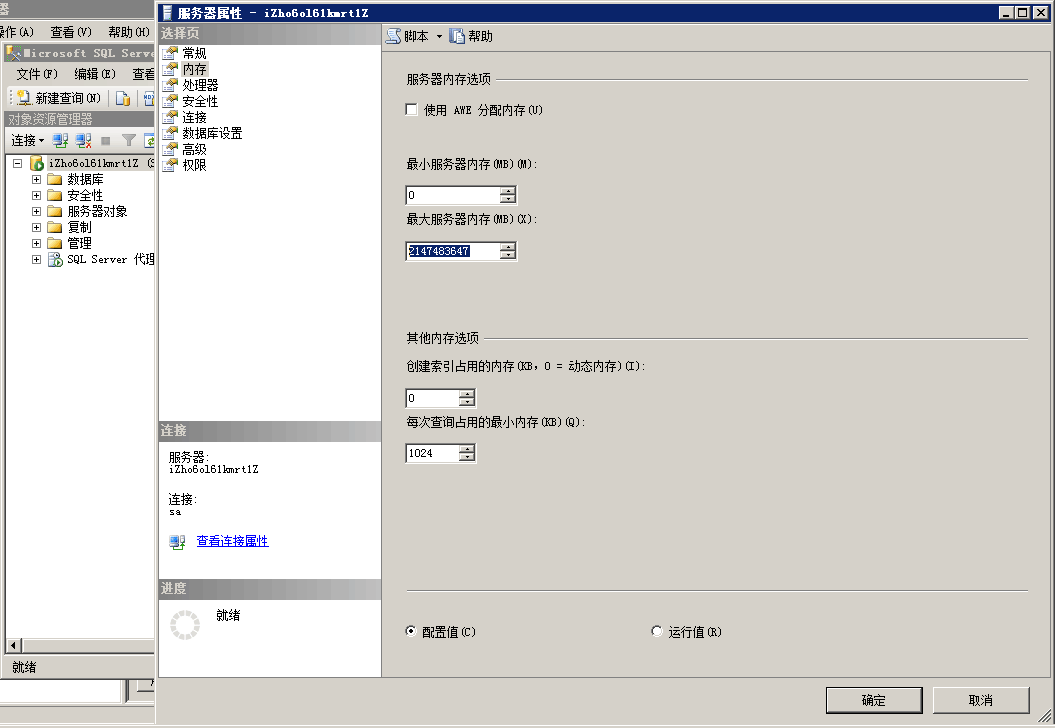

临时解决，限制SQLServer数据库最大服务器内存为合理的值（此例中物理内存16G，此处配置4096M或者更小）

（五）更新S1避免触发操作系统内存泄露

2022年02月集中收到Windows操作系统内存泄漏引起协同服务宕机

诊断结论： S1触发Windows操作系统缺陷，操作系统内存泄漏引起协同服务宕机。

解决办法：下载并根据部署说明更新S1最新版本。

https://service.seeyon.com/patchtools/tp.html#/patchList?type=S1&id=24

问题现象： 1、服务器都是Windows操作系统（Windows Server 2008\2012\2016等） 2、服务器重启后几小时到几天之内，操作系统内存使用率不断增加至100%协同服务宕机 3、查看任务管理器，运行进程内存使用量之和远低于系统总内存大小

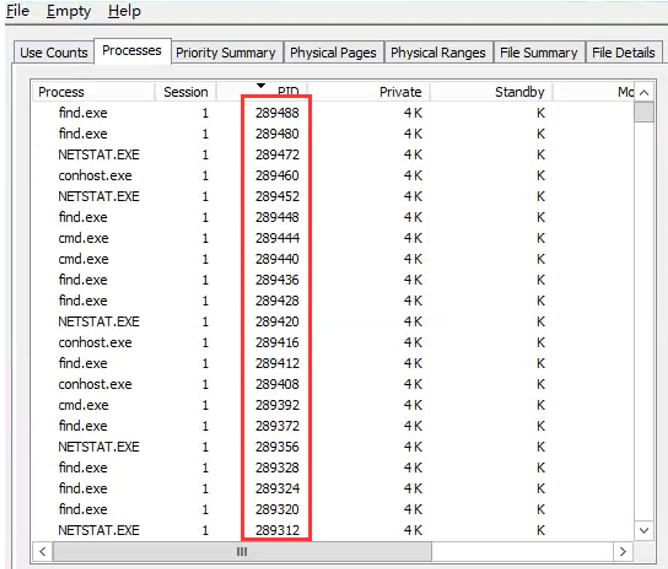

复现过程： 1、启动RAMMap.1.60\RAMMap.exe工具，选择Process，PID列降序如下图所示，pid数字大小达到10w+且包含大量netstat、find、cmd进程；点击File-Refresh刷新，可以看到pid数字大小持续增加，则存在上述内存泄露问题

2、Windows Server 2016测试服务器验证，脚本循环执行netstat命令（每秒3次），在持续运行20小时候后内存占用增长了7G，增长部分通过rammap查看都是page table、页面缓存池和非页面缓冲池

微软论坛过往案例： https://social.technet.microsoft.com/Forums/msonline/en-US/69879cec-902c-424a-b391-4e9d7aea5385/windows2008r2-sp1?forum=WinServerPreviewZHCN

二、Linux系统下内存占用分析

（一）Linux系统下通过free -g观察系统内存整体情况 Linux系统free很低，实际used内存也不高，大量内存集中在buff/cache部分， avail较高；这个是linux系统特性决定的，将大量内存充当缓存以提高运行效率，当有程序需要使用内存时，buff/cache中的内存会迅速释放，分配给程序，因此无需处理。

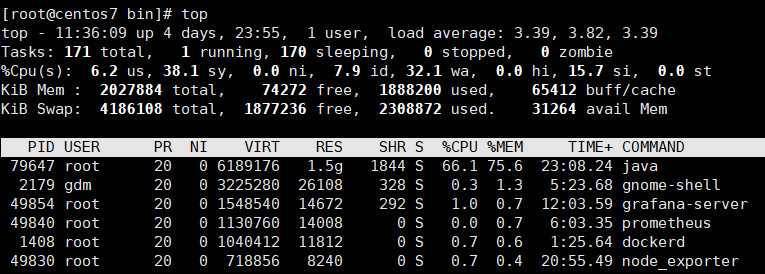

（二）Linux系统下通过top观察各个进程内存占用情况 top执行以后，再按M以内存大小降序显示

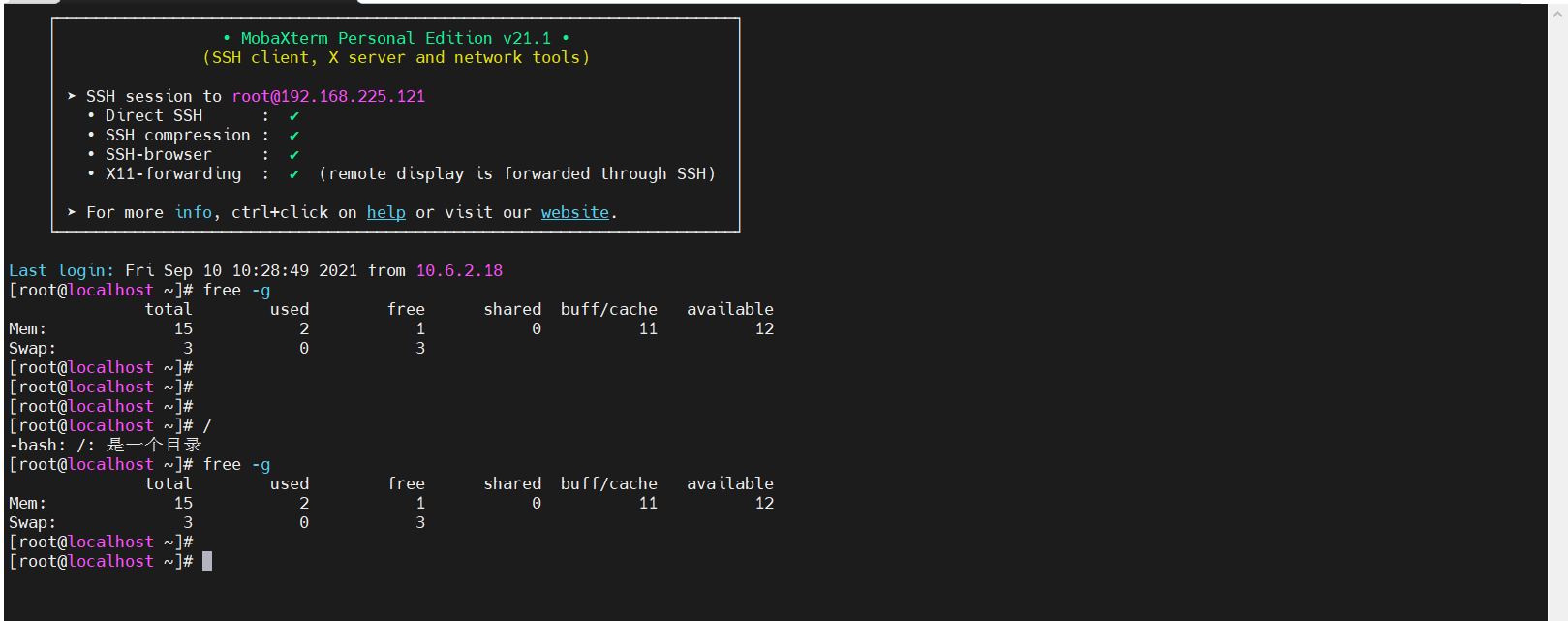

（三）Linux操作系统也需要设置虚拟内存（swap分区） free -g命令执行，如果看到swap为0，有很高宕机风险。

以下截图swap分区为3G大小，推荐至少16G。

（四）默认参数配置部署后各服务内存占用情况

不考虑JVM堆外内存配置，各基础服务内存占用情况： V5协同服务+转换服务+S1+全文检索服务=4G+4G+4G+4G=16G

个别环境数据库服务集中部署，再加上操作系统自身内存消耗；16G物理内存，协同服务极不稳定，必然宕机。

解决以上问题，建议分离部署，无分离部署条件则考虑扩容服务器资源，参考安装部署手册服务器要求：16核CPU，48G物理内存。

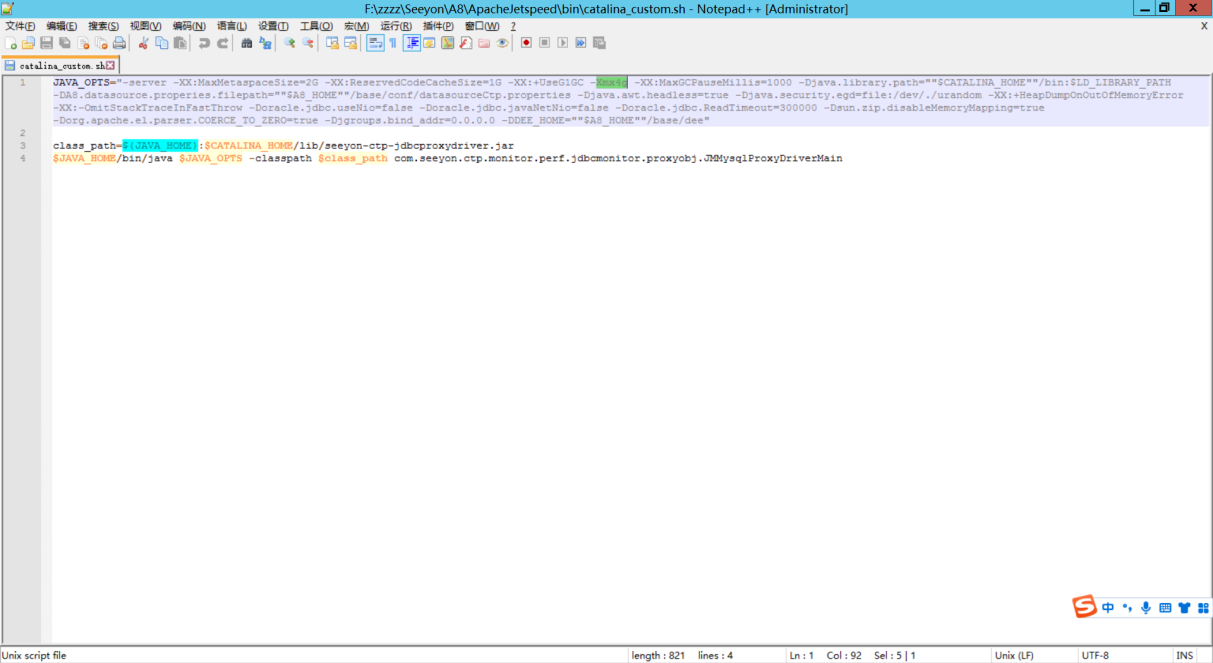

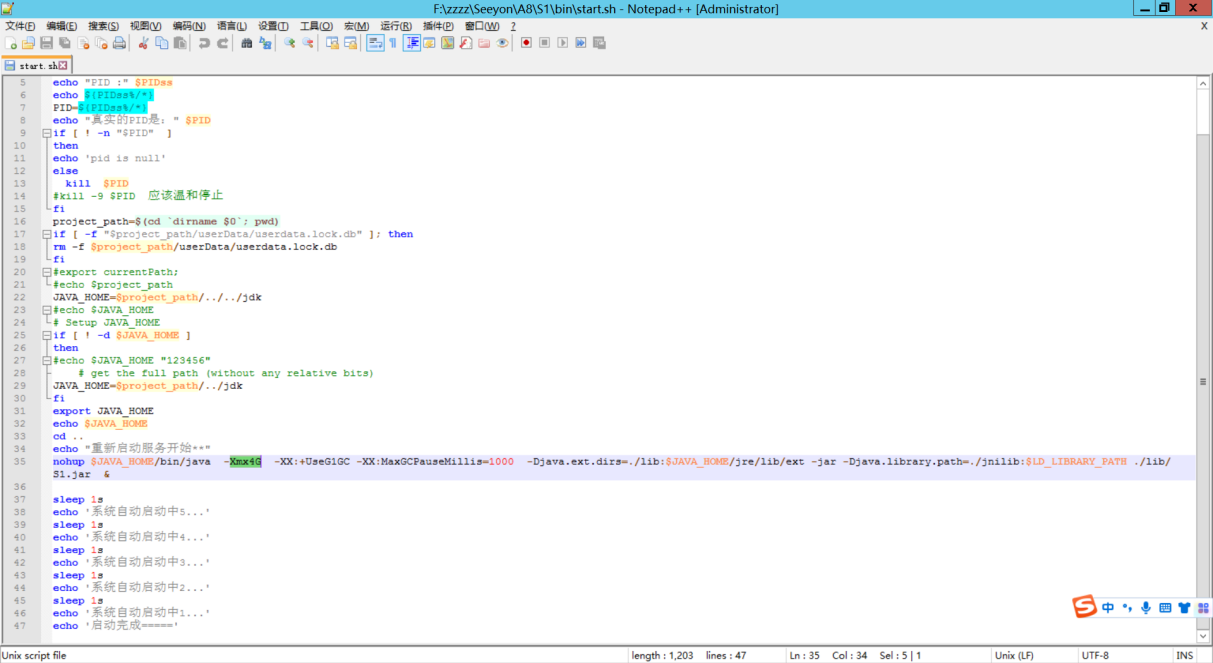

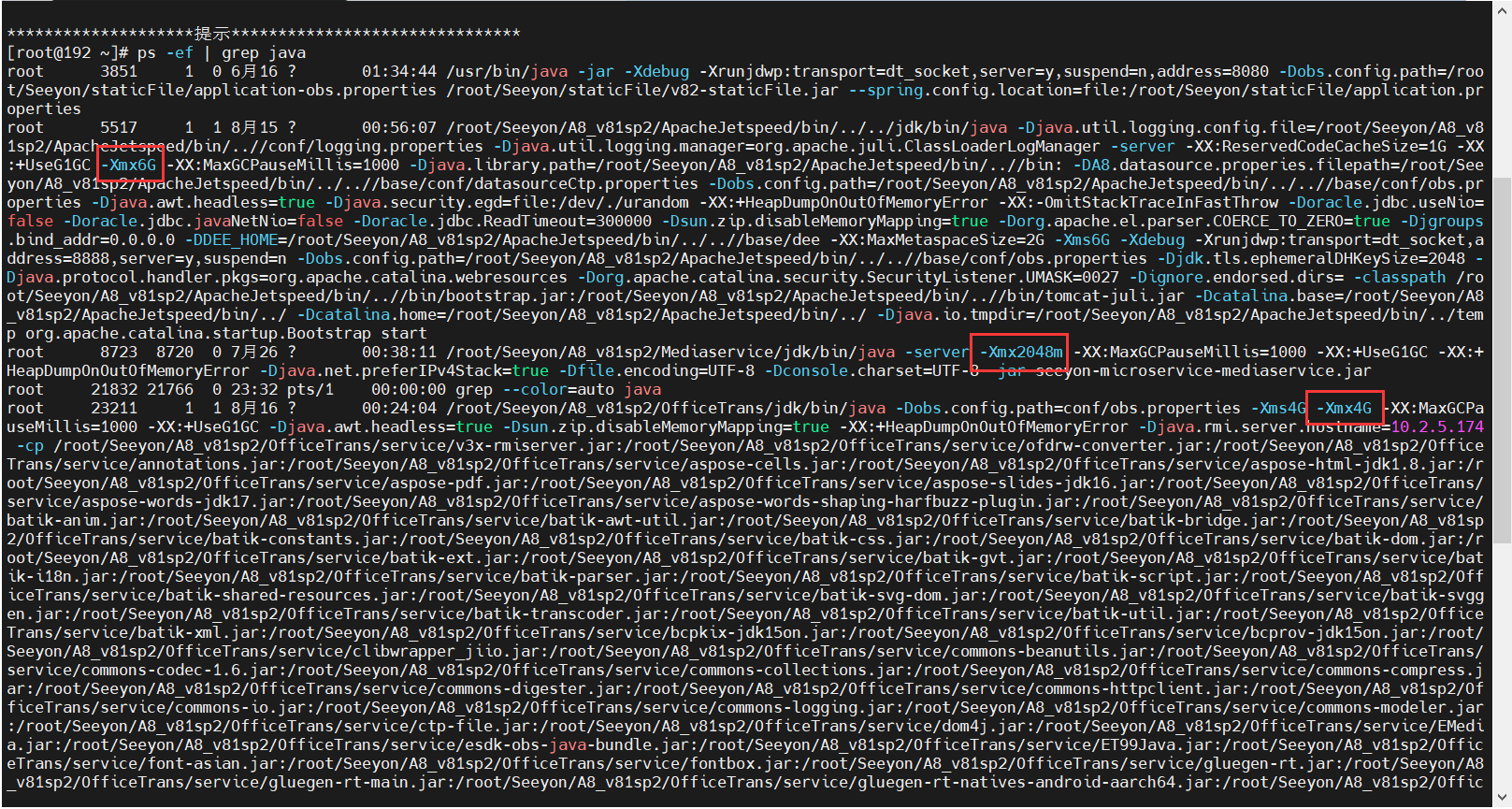

使用命令ps -ef | grep java查询已启动各项服务参数

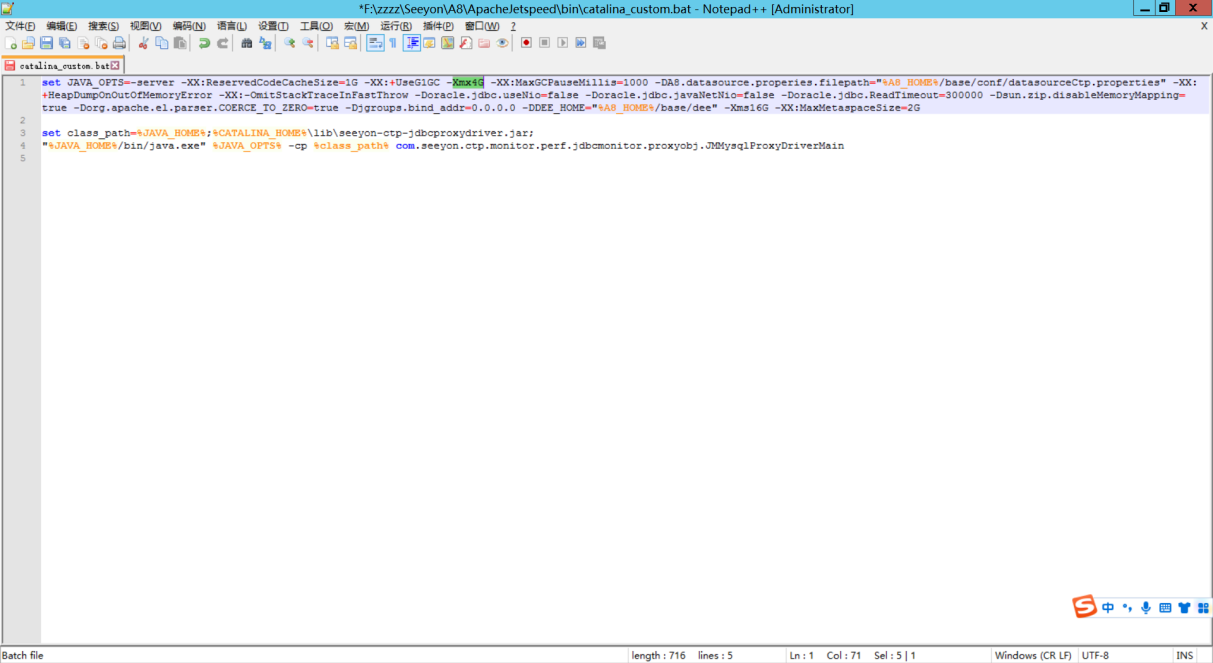

V5协同服务，安装程序自动调整JVM内存为物理内存一半，最小4G

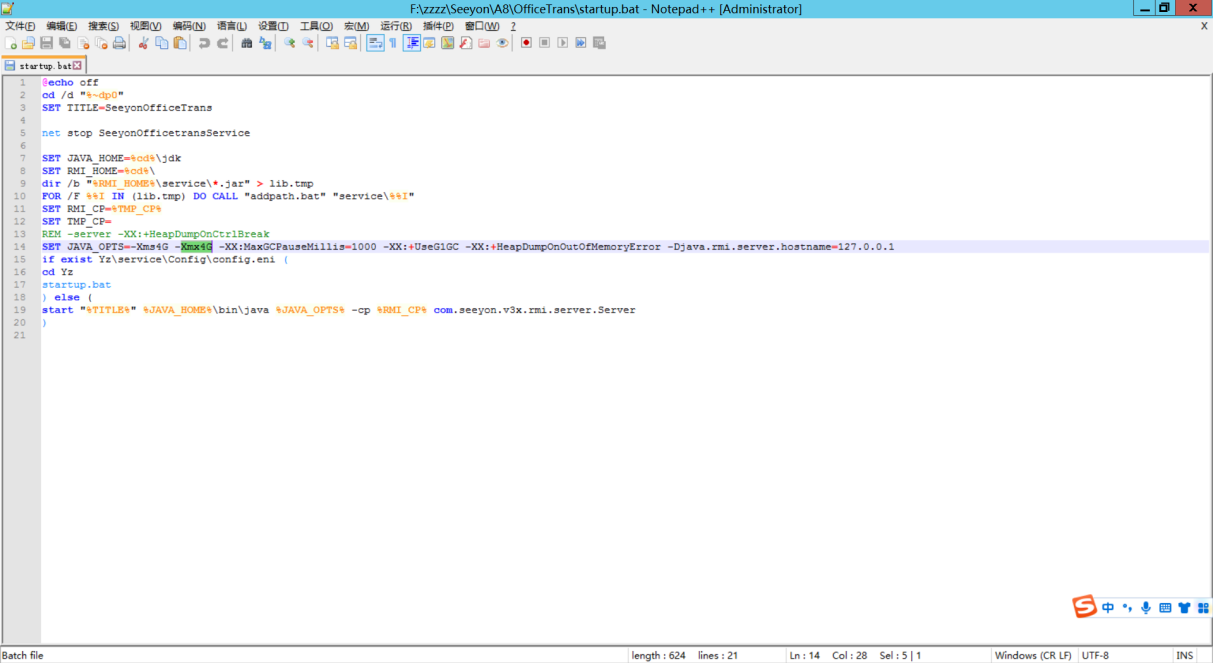

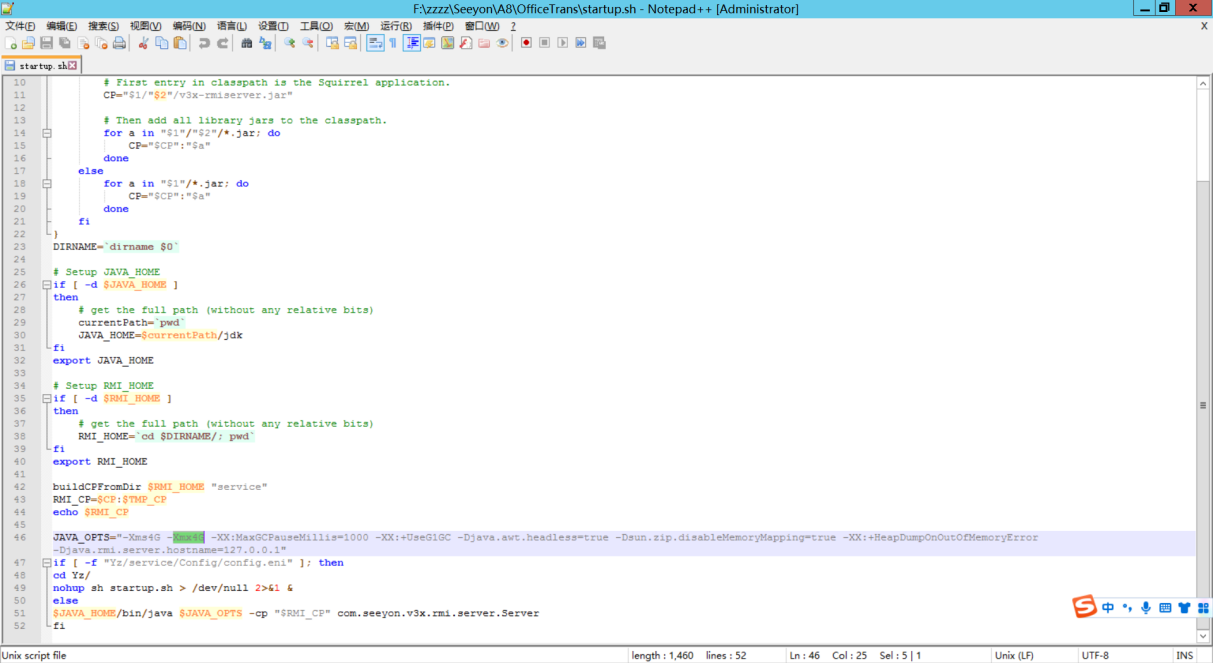

OfficeTrans转换服务4G

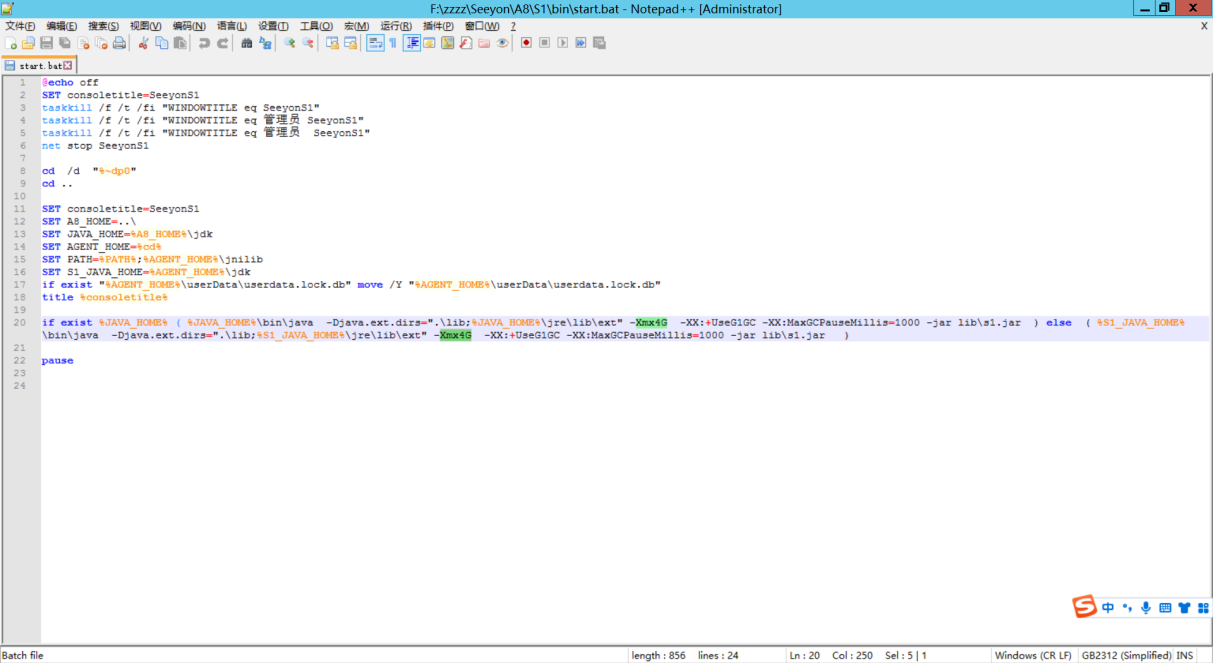

S1致远服务4G

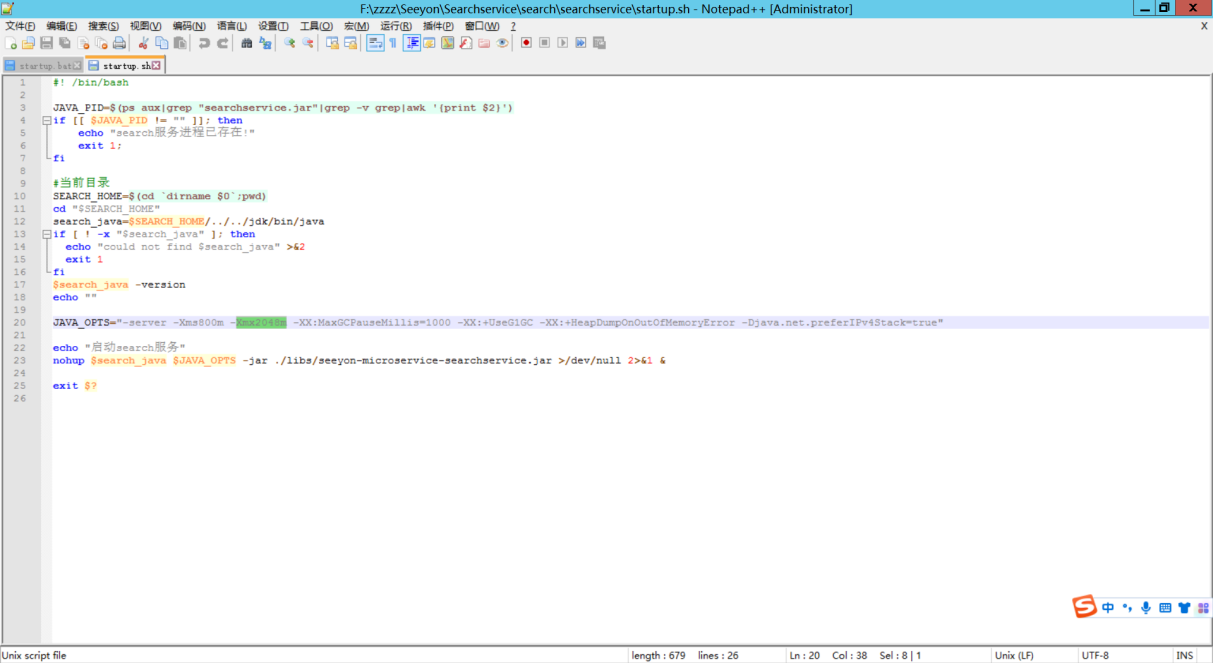

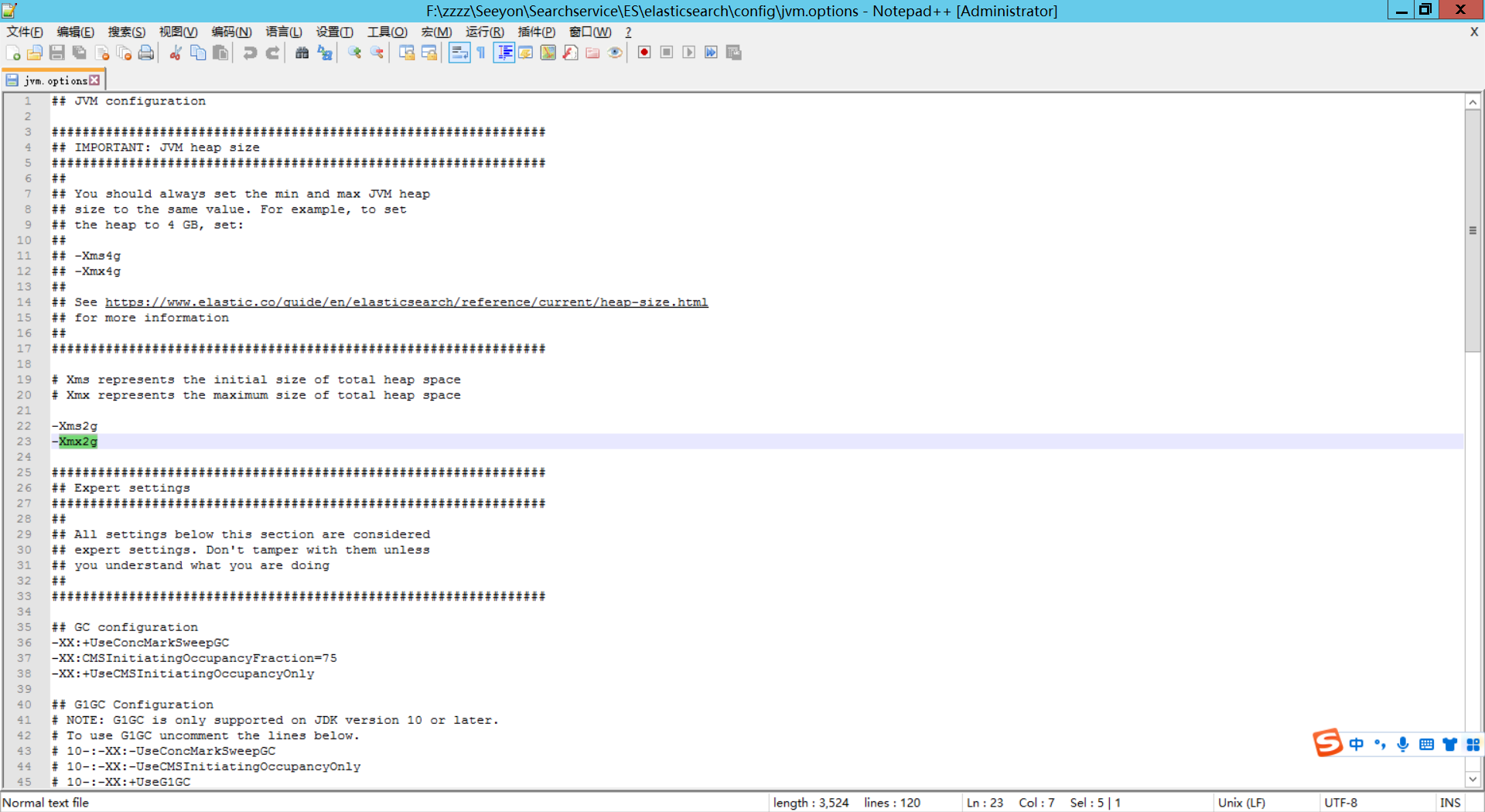

全文检索ES服务2G 全文检索微服务2G

三、致远V5协同服务堆内存分析（一）协同服务系统监控JVM表格解读当V5协同服务进程占用内存比较大时，检查jvm参数配置（参考上文建议）是否合理；其占用的内存包括堆内存（-Xmx：最大堆内存）与堆外内存（Metaspace、CodeCache等），-Xms是初始堆内存，因此V5协同服务java进程占用的最大内存是可以大于-Xmx设置的。

同时需要知道，在操作系统上看，jdk1.8/openjdk1.8，java进程的内存占用是不会被操作系统回收的，只要没有达到最大内存限制，就可能持续增加；

因此如果需要下调-Xmx值，需参考以下数据：

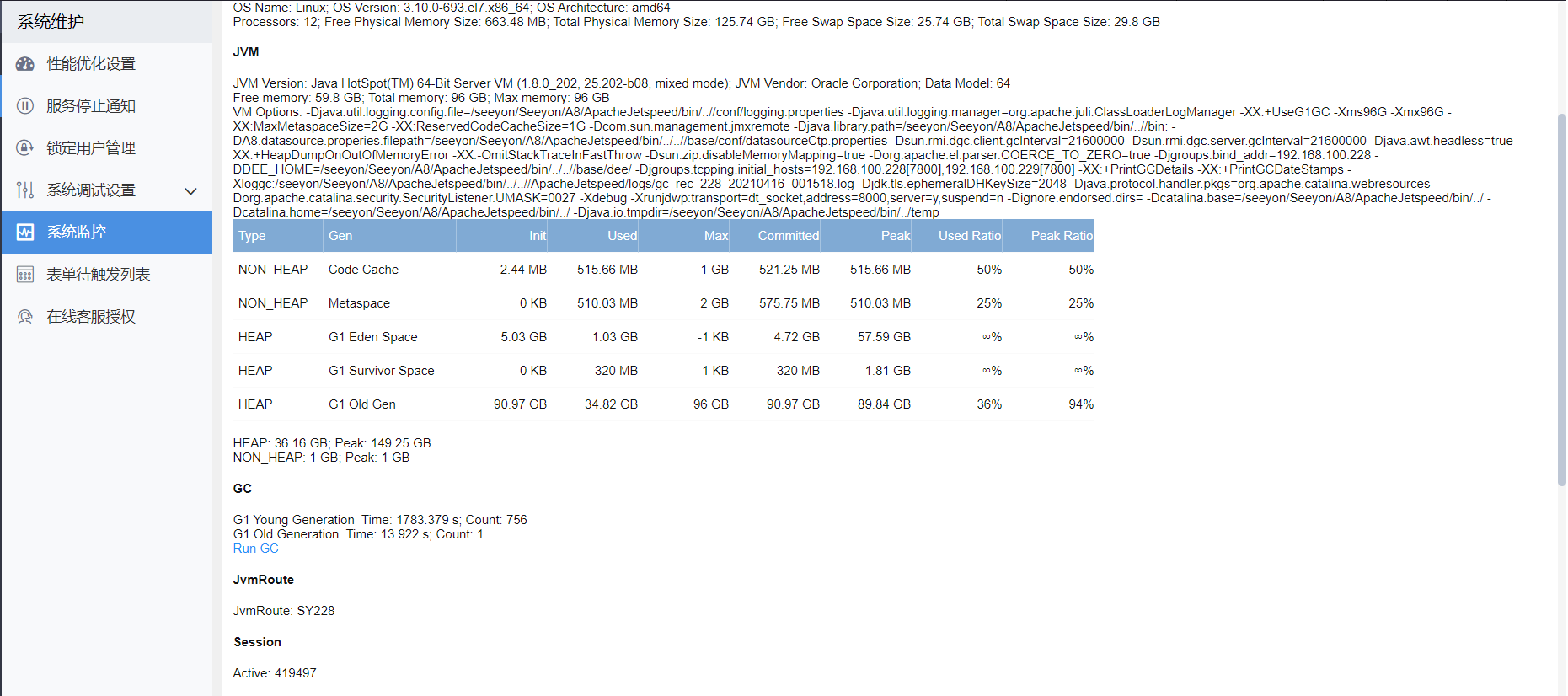

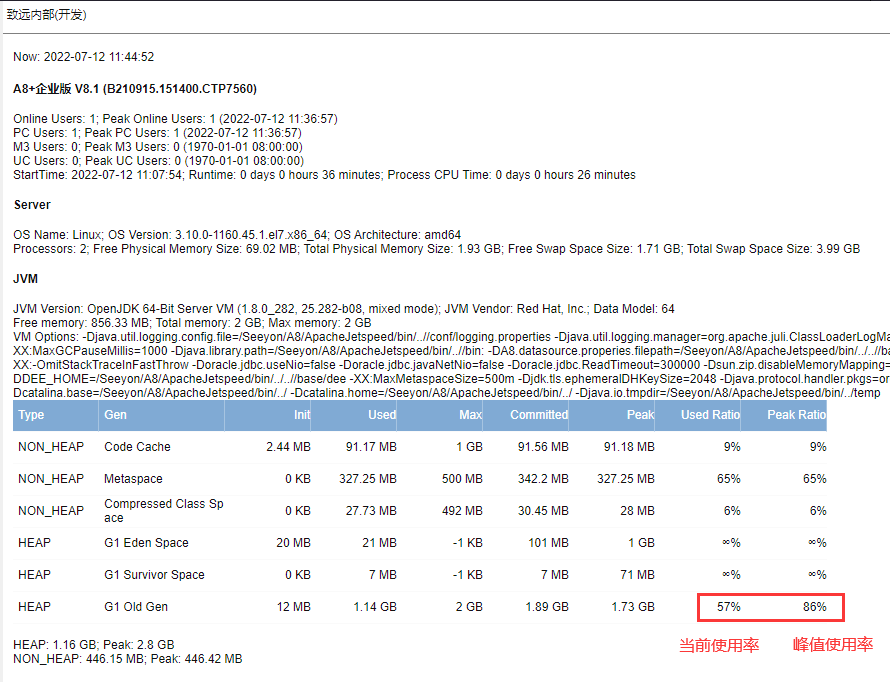

登录系统管理员——系统维护——系统监控，观察堆内存年老代内存使用率当堆内存年老代峰值使用率没有超过80%，同时当前使用率较低，可以适当下调-Xmx值；当超过80%，则有内存溢出的风险，应增加-Xmx值或者分析堆内存是否泄露；

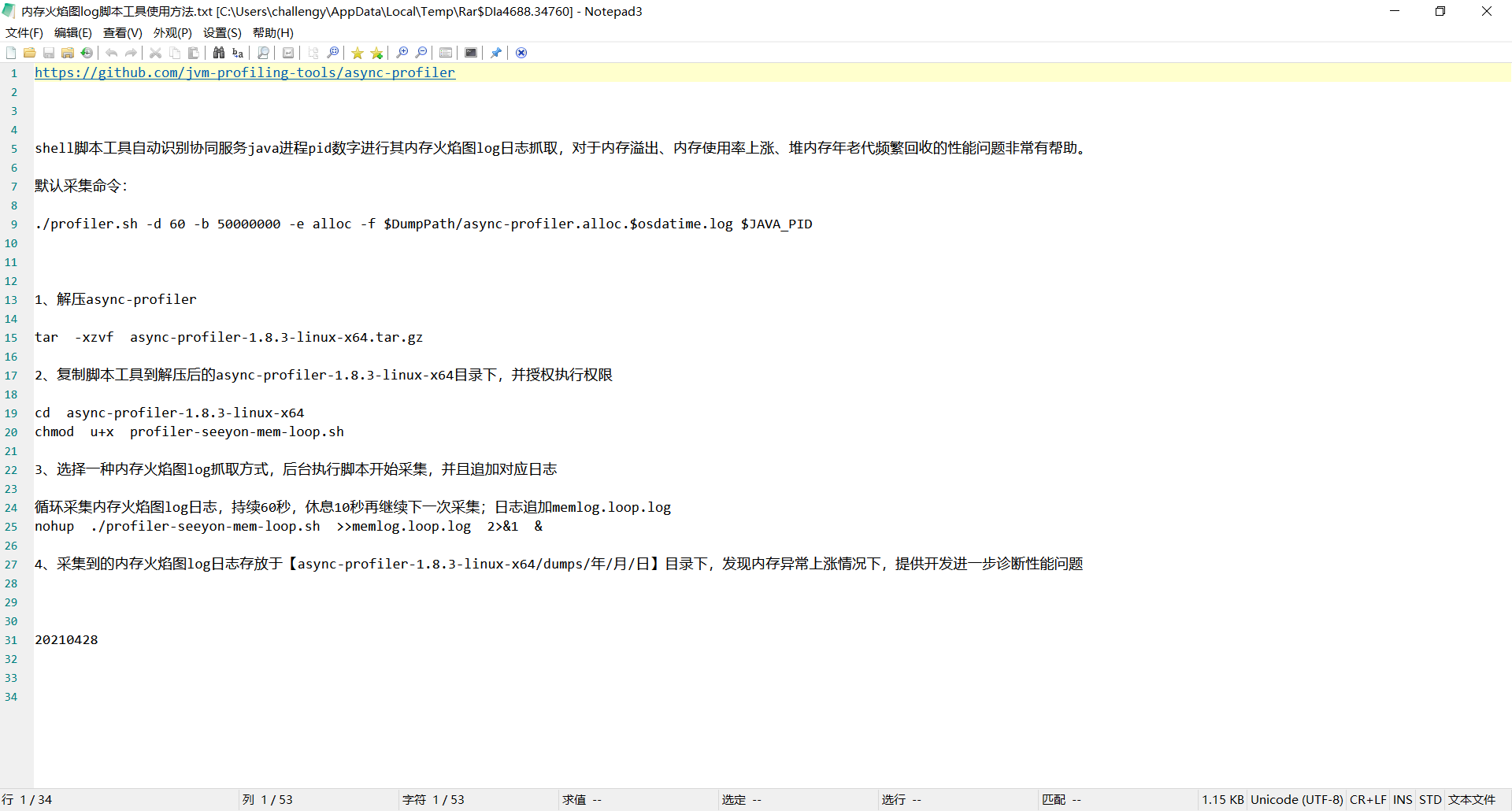

如果观察到其当前使用率随着运行时间增加持续增涨不断升高，则可能有内存泄漏，需要导出内存dump分析，或者Linux系统下部署内存火焰图脚本工具，并转交研发处理。

（二）内存溢出宕机，堆内存dump文件分析内存溢出宕机，通常登录页无法打开，网页无任何响应。典型现象

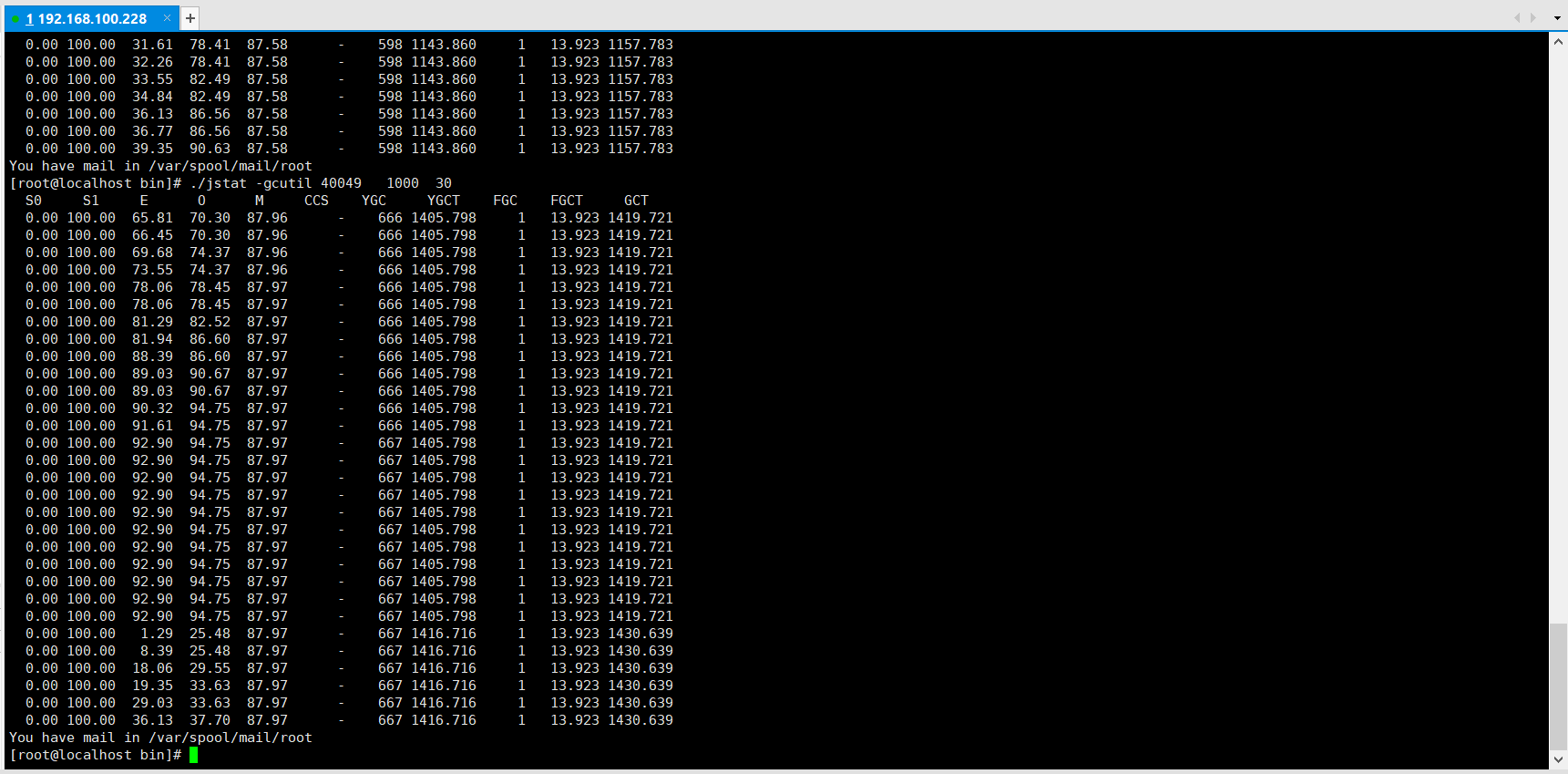

1、登录页以及各个功能操作频繁卡顿 2、系统监控jvm表格，Old Gen，使用率和峰值使用率超过80% 3、java进程占用内存大小大于等于jvm配置Xmx大小 4、控制台可能输出java.lang.OutOfMemoryError: Java heap space 5、jstat -gcutil命令可见堆内存年老代耗尽

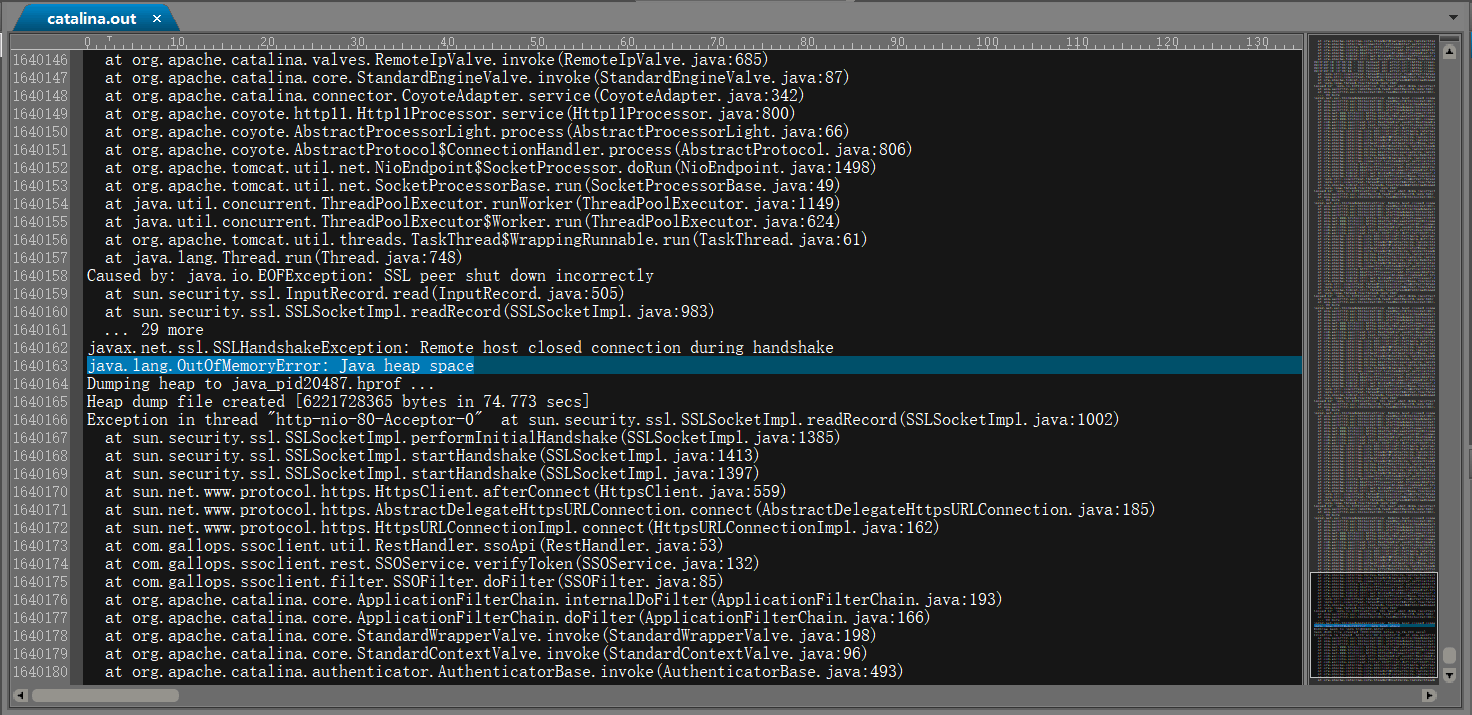

控制台或者OA日志输出 java.lang.OutOfMemoryError: Java heap space

有时候java会自动dump，如以上截图，产生了一个java_pid20487.hprof文件位于 ApacheJetspeed/bin目录下；

若未自动完成，可以手工导出heapdump文件，jdk/bin目录下执行命令：

jmap -dump:format=b,file=文件名.bin java进程pid数字

内存溢出问题通常必须要分析heapdump文件。

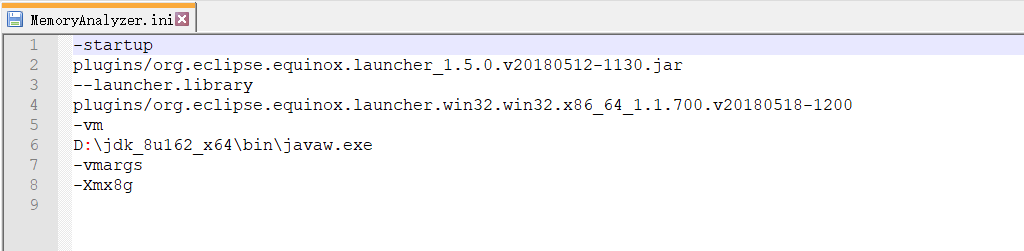

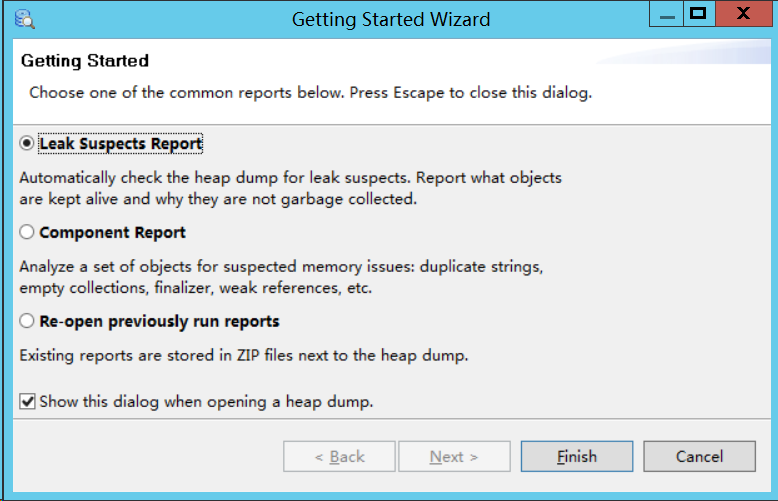

分析工具常用 MemoryAnalyzer，俗称MAT，下载地址： https://www.eclipse.org/mat/downloads.php https://www.eclipse.org/mat/previousReleases.php 下载后配置其中MemoryAnalyzer.ini文件，如图：
