# 手动部署

# 单机部署

# 系统环境

硬件平台：x64_64/amd64

操作系统：almalinux 8.8/9.2

硬件配置：2核CPU、4G内存、100G磁盘、20T的NFS共享盘

软件配置：docker 24.0.6、docker-compose 2.21.0、harbor 2.9.0/2.9.1

部署程序：二进制包

# 相关下载地址

docker

https://github.com/moby/moby/releases (opens new window)

docker-compose

https://github.com/docker/compose/releases (opens new window)

harbor

https://github.com/goharbor/harbor/releases (opens new window)

arm64平台架构参考

# https://dhexx.cn/news/show-4454220.html?action=onClick

# 设置主机名映射

提前在 DNS 服务器上添加 m.oso.plus 的 A 记录。当然，没有 DNS 服务器时，可使用本地解析即可。

echo "192.168.100.69 harbor r.k8s.lan" >> /etc/hosts

# 挂载 nfs 共享

本环境使用 NAS 机上提供的 NFS 共享存储。

如果要部署NFS服务端，可参考以下文档：https://www.yuque.com/kemp/it/tpn6n4yhr2ham7i7 (opens new window)

yum install -y nfs-utils

mkdir -p /data/{docker,harbor}

mount -t nfs 192.168.100.254:/volume3/k8s/docker /data/docker
mount -t nfs 192.168.100.254:/volume3/k8s/harbor /data/harbor

# NFS 服务端无需密码登录时
echo "192.168.100.254:/volume3/k8s/docker /data/docker nfs defaults,_netdev 0 0" >>/etc/fstab
echo "192.168.100.254:/volume3/k8s/harbor /data/harbor nfs defaults,_netdev 0 0" >>/etc/fstab

# NFS 服务端要求密码登录时
echo "192.168.100.254:/volume3/k8s/docker /data/docker nfs defaults,_netdev,username=admin,password=110110 0 0" >>/etc/fstab
echo "192.168.100.254:/volume3/k8s/harbor /data/harbor nfs defaults,_netdev,username=admin,password=110110 0 0" >>/etc/fstab

# 配置证书

# 证书颁发机构证书
openssl genrsa -out ca.key 4096
# CA证书
openssl req -x509 -new -nodes -sha512 -days 3650 -subj "/C=CN/ST=Guizhou/L=Guiyang/O=Example/OU=Personal/CN=r.oso.plus" -key ca.key -out ca.crt

# 服务器证书私钥
openssl genrsa -out r.oso.plus.key 4096
# 证书签名请求 (CSR)
openssl req -sha512 -new -subj "/C=CN/ST=Guizhou/L=Guiyang/O=Example/OU=Personal/CN=r.oso.plus" -key r.oso.plus.key -out r.oso.plus.csr

# x509 v3扩展文件 DNS.2=registry.k8s.lan
cat > v3.ext <<-EOF
authorityKeyIdentifier=keyid,issuer
basicConstraints=CA:FALSE
keyUsage = digitalSignature, nonRepudiation, keyEncipherment, dataEncipherment
extendedKeyUsage = serverAuth
subjectAltName = @alt_names

[alt_names]
DNS.1=r.oso.plus
DNS.2=h.k8s.lan
DNS.3=hostname
EOF

# 使用 v3.ext 给 harbor 主机生成证书
openssl x509 -req -sha512 -days 3650 -extfile v3.ext -CA ca.crt -CAkey ca.key -CAcreateserial -in r.oso.plus.csr -out r.oso.plus.crt

# 复制证书到 harbor 主机的 certs 目录下
mkdir -p /data/harbor/certs
cp r.oso.plus.crt /data/harbor/certs
cp r.oso.plus.key /data/harbor/certs

# 转换 r.oso.plus.crt 为 r.oso.plus.key.cert 供 docker 使用
openssl x509 -inform PEM -in r.oso.plus.crt -out r.oso.plus.cert

# 将服务器证书、密钥、CA文件复制到 harbor 主机上的 docker 证书目录下（需要提前创建）
mkdir -p /etc/docker/certs.d/r.oso.plus/
cp r.oso.plus.cert /etc/docker/certs.d/r.oso.plus/
cp r.oso.plus.key /etc/docker/certs.d/r.oso.plus/
cp ca.crt /etc/docker/certs.d/r.oso.plus/

# 如果先安装了 docker 则重启使配置生效
systemctl daemon-reload && systemctl restart docker

# 尝试使用权威证书替换自签名证书

# https://www.cnblogs.com/Rcsec/p/8479728.html
# https://www.cnblogs.com/punchlinux/p/16499966.html

# https://letsencrypt.org/zh-cn
# https://www.sslforfree.com
# https://decoder.link/csr_generator
# https://www.sslchecker.com/csr/self_signed

# https://keymanager.org

# 证书颁发机构证书
openssl genrsa -out ca.key 4096
# CA证书
openssl req -x509 -new -nodes -sha512 -days 3650 -subj "/C=CN/ST=Guizhou/L=Guiyang/O=Example/OU=Personal/CN=r.k8s.lan" -key ca.key -out ca.crt

# 服务器证书私钥
openssl genrsa -out r.k8s.lan.key 4096
# 证书签名请求 (CSR)
openssl req -sha512 -new -subj "/C=CN/ST=Guizhou/L=Guiyang/O=Example/OU=Personal/CN=r.k8s.lan" -key r.k8s.lan.key -out r.k8s.lan.csr

# x509 v3扩展文件 DNS.2=registry.k8s.lan 百度了一下 好像 DNS.1=r.oso.plus 之类的还可以使用通配符 例如 DNS.1=*.oso.plus
cat > v3.ext <<-EOF
authorityKeyIdentifier=keyid,issuer
basicConstraints=CA:FALSE
keyUsage = digitalSignature, nonRepudiation, keyEncipherment, dataEncipherment
extendedKeyUsage = serverAuth
subjectAltName = @alt_names

[alt_names]
DNS.1=r.oso.plus
DNS.2=registry.oso.plus
DNS.3=r.k8s.lan
DNS.4=harbor
EOF

# 使用 v3.ext 给 harbor 主机生成证书
openssl x509 -req -sha512 -days 3650 -extfile v3.ext -CA ca.crt -CAkey ca.key -CAcreateserial -in r.k8s.lan.csr -out r.k8s.lan.crt

# 复制证书到 harbor 主机的 certs 目录下
mkdir -p /data/harbor/certs
cp r.k8s.lan.crt /data/harbor/certs
cp r.k8s.lan.key /data/harbor/certs

# 转换 r.k8s.lan.crt 为 r.k8s.lan.key.cert 供 docker 使用
openssl x509 -inform PEM -in r.k8s.lan.crt -out r.k8s.lan.cert

# 将服务器证书、密钥、CA文件复制到 harbor 主机上的 docker 证书目录下（需要提前创建）
mkdir -p /etc/docker/certs.d/r.k8s.lan/
cp r.k8s.lan.cert /etc/docker/certs.d/r.k8s.lan/
cp r.k8s.lan.key /etc/docker/certs.d/r.k8s.lan/
cp ca.crt /etc/docker/certs.d/r.k8s.lan/

mkdir -p /etc/docker/certs.d/oso.plus
cp oso.plus.cer /etc/docker/certs.d/oso.plus/
cp oso.plus.key /etc/docker/certs.d/oso.plus/
cp ca.cer /etc/docker/certs.d/oso.plus/

# 如果先安装了 docker 则重启使配置生效
systemctl daemon-reload && systemctl restart docker

cat > harbor.yml << 'EOF'
hostname: r.oso.plus
http:
  port: 80
https:
  port: 443
  certificate: /data/harbor/certs/oso.plus.crt
  private_key: /data/harbor/certs/oso.plus.key
harbor_admin_password: i4Seeyon
database:
  password: root123
  max_idle_conns: 100
  max_open_conns: 900
  conn_max_lifetime: 5m
  conn_max_idle_time: 0
data_volume: /data/harbor
storage_service:
  # ca_bundle:
  s3:
    accesskey: k8s
    secretkey: i4Seeyon
    region: gy-by-1
    regionendpoint: http://m.oso.plus:9000
    bucket: harbor
    encrypt: false
    # keyid: mykeyid
    secure: false
    v4auth: true
    chunksize: 5242880
    multipartcopychunksize: 33554432
    multipartcopymaxconcurrency: 100
    multipartcopythresholdsize: 33554432
    rootdirectory: /
  redirect:
    disable: true
trivy:
  ignore_unfixed: false
  skip_update: false
  offline_scan: false
  security_check: vuln
  insecure: false
jobservice:
  max_job_workers: 10
  job_loggers:
    - STD_OUTPUT
    - FILE
  logger_sweeper_duration: 1 #days
notification:
  webhook_job_max_retry: 3
  webhook_job_http_client_timeout: 3 #seconds
log:
  level: info
  local:
    rotate_count: 50
    rotate_size: 200M
    location: /apps/harbor/logs
_version: 2.9.0
proxy:
  http_proxy:
  https_proxy:
  no_proxy:
  components:
    - core
    - jobservice
    - trivy
upload_purging:
  enabled: true
  age: 168h
  interval: 24h
  dryrun: false
cache:
  enabled: false
  expire_hours: 24
EOF

# 安装 docker

本文采用在线更新源进行安装。离线环境，可下载静态二进制文件安装，也可以下载rpm包进行安装。

# harbor 版本要求：docker-ce 17.06.0+ | docker-compose 1.18+
yum install -y git xz yum-utils
yum-config-manager --add-repo https://download.docker.com/linux/centos/docker-ce.repo
sed -i 's+https://download.docker.com+https://mirrors.tuna.tsinghua.edu.cn/docker-ce+' /etc/yum.repos.d/docker-ce.repo

yum remove docker \
docker-client \
docker-client-latest \
docker-common \
docker-latest \
docker-latest-logrotate \
docker-logrotate \
docker-engine

yum install docker-ce docker-ce-cli containerd.io docker-buildx-plugin docker-compose-plugin

# 使用局域网软件源
# yum-config-manager --add-repo https://repos.oso.plus/docker-ce/linux/centos/docker-ce.repo
# sed -i 's#download.docker.com#repos.oso.plus/docker-ce#g' /etc/yum.repos.d/docker-ce.repo
# yum install -y docker-ce docker-ce-cli containerd.io

# 如果是通过在线 rpm 安装 新版本不用单独下了
# wget https://github.com/docker/compose/releases/download/v2.23.0/docker-compose-linux-x86_64
# cp docker-compose-linux-x86_64 /usr/local/bin/docker-compose
# chmod 755 /usr/local/bin/docker-compose

cat > /etc/docker/daemon.json << 'EOF'
{
    "insecure-registries": [
        "r.oso.plus",
        "registry.oso.plus"
    ],
    "exec-opts": [
        "native.cgroupdriver=systemd"
    ],
    "registry-mirrors": [
        "https://r.oso.plus",
        "https://registry.docker-cn.com",
        "https://hub-mirror.c.163.com",
        "https://docker.mirrors.ustc.edu.cn"
    ],
    "data-root": "/data/docker",
    "log-driver": "json-file",
    "log-opts": {
        "max-size": "100m"
    }
}
EOF

systemctl enable docker --now

# 按需在 /etc/profile 添加环境变量
# export PATH=/usr/libexec/docker/cli-plugins:$PATH

# 安装 harbor

修改配置文件后重新安装 harbor。也就是需要重新执行 install.sh 脚本。

# https://zhuanlan.zhihu.com/p/560060937

mkdir /apps
# wget https://github.com/goharbor/harbor/releases/download/v2.9.0/harbor-offline-installer-v2.9.0.tgz
tar -xf harbor-offline-installer-v2.9.0.tgz -C /apps
cd /apps/harbor && ./install.sh
# cp harbor.yml.tmpl harbor.yml

# 这里设置后端存储为 minio 不要注释掉 data_volume: /data/harbor。
# data_volume 和 storage_service 可以共存。
# data_volume 用于指定 Harbor 的数据存储路径，包括数据库、配置文件、日志等。这是 Harbor 运行所必需的，无论您使用哪种后端存储服务。
# storage_service 用于配置 Harbor 镜像存储的后端服务。无论您是否启用 data_volume，都可以配置和使用 storage_service。

cat > harbor.yml << 'EOF'
hostname: r.oso.plus
http:
  port: 80
https:
  port: 443
  certificate: /data/harbor/certs/oso.plus.cer
  private_key: /data/harbor/certs/oso.plus.key
harbor_admin_password: i4Seeyon
database:
  password: root123
  max_idle_conns: 100
  max_open_conns: 900
  conn_max_lifetime: 5m
  conn_max_idle_time: 0
data_volume: /data/harbor
storage_service:
  s3:
    accesskey: k8s
    secretkey: i4Seeyon
    region: gy-by-1
    regionendpoint: http://m.oso.plus:9000
    bucket: harbor
    encrypt: false
    secure: false
    skipverify: true
    v4auth: true
    chunksize: 5242880
    multipartcopychunksize: 33554432
    multipartcopymaxconcurrency: 100
    multipartcopythresholdsize: 33554432
    rootdirectory: /
  redirect:
    disable: true
trivy:
  ignore_unfixed: false
  skip_update: false
  offline_scan: false
  security_check: vuln
  insecure: false
jobservice:
  max_job_workers: 10
  job_loggers:
    - STD_OUTPUT
    - FILE
  logger_sweeper_duration: 1 #days
notification:
  webhook_job_max_retry: 3
  webhook_job_http_client_timeout: 3 #seconds
log:
  level: info
  local:
    rotate_count: 50
    rotate_size: 200M
    location: /apps/harbor/logs
_version: 2.9.0
proxy:
  http_proxy:
  https_proxy:
  no_proxy:
  components:
    - core
    - jobservice
    - trivy
upload_purging:
  enabled: true
  age: 168h
  interval: 24h
  dryrun: false
cache:
  enabled: false
  expire_hours: 24
EOF

# 启用 https
./prepare

# 启动
docker-compose up -d
# 查看容器状态
docker-compose ps
# 关闭
docker-compose stop
# docker-compose down

# 创建服务控制文件
# 新版本使用 docker-compose 而不是 docker compose
cat > /etc/systemd/system/harbor.service << 'EOF'
[Unit]
Description=Harbor Cloud Native Registry
Documentation=https://goharbor.io
After=docker.service
Requires=docker.service

[Service]
Type=simple
Restart=on-failure
RestartSec=5
ExecStart=docker compose -f /apps/harbor/docker-compose.yml up
ExecStop=docker compose -f /apps/harbor/docker-compose.yml down -v
ExecStopPost=docker compose -f /apps/harbor/docker-compose.yml rm -f

[Install]
WantedBy=multi-user.target
EOF

# 启动且加入开机自启
systemctl daemon-reload && systemctl enable --now harbor
systemctl status harbor

当minio启用https访问时，需要注意以下三个参数：

# 官方参考：<https://distribution.github.io/distribution/storage-drivers/s3/>
regionendpoint: <https://192.168.100.240:9000>
secure: true
skipverify: true

data_volume: /data/harbor/data
storage_service:
  # ca_bundle: /apps/minio/certs/CAs/ca.crt
  s3:
    accesskey: harbor
    secretkey: i4Seeyon
    region: gz-gy-1
    regionendpoint: https://192.168.100.240:9000
    bucket: harbor
    encrypt: false
    secure: true
    skipverify: true
    v4auth: true
    chunksize: 5242880
    multipartcopychunksize: 33554432
    multipartcopymaxconcurrency: 100
    multipartcopythresholdsize: 33554432
    rootdirectory: /
  redirect:
    disable: true

storage_service:
#   # ca_bundle is the path to the custom root ca certificate, which will be injected into the truststore
#   # of registry's and chart repository's containers.  This is usually needed when the user hosts a internal storage with self signed certificate.
#   ca_bundle:
# storage backend, default is filesystem, options include filesystem, azure, gcs, s3, swift and oss
# for more info about this configuration please refer https://docs.docker.com/registry/configuration/
s3:
accesskey: root
secretkey: miniopwd
region: us-east-1
regionendpoint: http://example.com:9000
bucket: harbor-registry
encrypt: true
secure: true
v4auth: true
chunksize: 5242880
rootdirectory: /
# set disable to true when you want to disable registry redirect
redirect:
disabled: true

# 测试验证

# 默认帐号密码 已被修改为 i4Seeyon
# admin/Harbor12345

# 命令行登陆
# docker login r.k8s.lan

# 界面登陆 可以使用 IP 地址
# https://r.k8s.lan

# 卸载 harbor

cd /apps/harbor
docker-compose down
rm -rf /data/harbor/*
rm -rf /data/docker/*
rm -rf common

# harbor.yml 参数解释

hostname：指定要部署的Harbor的主机IP或域名，这是访问Horbor Portal和注册服务的地址。例如：192.168.31.100或者reg.domain.com，注册的服务可以从外部访问，因此不要使用127.0.0.1、0.0.0.0这种ip指定为hostname

Http、Https：不要再生产环境中使用Http，仅在没有连接在外部的机器上使用
 子参数：
 port：http 80（默认）、https 443（默认）端口号
 certificate：SSL证书路径
 private_key：SSL key路径

internal_tls：内部环境是否使用tsl进行交流
 子参数：
 enabled：true or false
 dir：证书和密钥文件路径

harbor_admin_password：为 Harbor 系统管理员设置初始密码。 该密码仅在Harbor 首次启动时使用。 在后续登录时，将忽略此设置，并在 Harbor Portal 中设置管理员密码。 默认用户名和密码为 admin 和 Harbor12345

database：使用本地数据库或者外部数据库
 子参数：
 password：数据库密码
 max_idle_conns：空闲连接池的最大连接数，默认为50，不配置为2
 max_open_conns：到数据库的最大打开连接数， Harbor 数据库的最大连接数，默认值为 100，不配置，则值为 0

data_volume：主机上存储 Harbor 数据的位置。 即使删除或重新创建 Harbor 的容器，该数据也保持不变。 可以选择配置外部存储，在这种情况下禁用此选项并启用 storage_service。 默认为 /data

trivy：是一种适用于 CI 的简单而全面的容器漏洞扫描程序。软件漏洞是指软件或操作系统中存在的故障、缺陷或弱点。Trivy 检测操作系统包（Alpine、RHEL、CentOS等）和应用程序依赖（Bundler、Composer、npm、yarn等）的漏洞
 子参数：
 ignore_unfixed：true仅显示修复的漏洞，默认为false
 skip_update：您可能希望在测试或 CI/CD 环境中启用此标志以避免 GitHub 速率限制问题。 如果启用了该标志，您必须手动下载 trivy-offline.tar.gz 存档，提取 trivy.db 和 metadata.json 文件并将它们安装在 /home/scanner/.cache/trivy/db/trivy 中。 容器中的数据库路径。 默认值为 false
 insecure：将该标志设置为 true 以跳过验证注册证书。 默认值为 false
 github_token：设置令牌下载Trivy DB GitHub的访问。Trivy DB由Trivy从GitHub的发布页面下载。 来自 GitHub 的匿名下载受到每小时 60 个请求的限制

jobservice：工作服务。子参数：max_job_workers：对于每个镜像复制作业，工作人员将存储库的所有标签同步到远程目标。 增加这个数字允许系统中更多的并发复制作业。 但是由于每个worker都会消耗一定的网络/CPU/IO资源，所以根据主机的硬件资源来设置这个属性的值。 默认值为 10

notification：子参数：webhook_job_max_retry ：设置 web hook 作业的最大重试次数。 默认值为 10。

chart：子参数：absolute_url：设置图表以使用绝对 URL

log：配置日志记录。 Harbor 使用 rsyslog 来收集每个容器的日志
 子参数：
 level：设置日志等级，debug、info、warning、error、fatal，默认为info
 local：设置日志保留参数
 external_endpoint：启用此选项可将日志转发到系统日志服务器

proxy：
 子参数：
 http_proxy：配置HTTP代理，例如http://my.proxy.com:3128
 https_proxy：配置HTTPS代理，例如http://my.proxy.com:3128
 no_proxy：配置何时不使用代理，例如 127.0.0.1、localhost、registry

external_url：启用此选项以使用外部代理。 启用后，不再使用主机名，对应着nginx所设置的代理后访问地址

storage_service：默认情况下，Harbor 将图像和图表存储在您的本地文件系统上。 在生产环境中，可能使用另一个存储后端而不是本地文件系统。 下面列出的参数是注册表的配置。
 子参数：
 ca_bundle：自定义根 CA 证书的路径，该证书被注入到注册表和图表存储库容器的信任库中。 如果内部存储使用自签名证书，则需要这样做。
 filesystem：默认为文件系统，但您可以设置 azure、gcs、s3、swift 和 oss。 有关如何配置其他后端的信息，请参阅下面的配置存储后端。 设置 maxthreads 以限制外部提供程序的线程数。 默认值为 100。
 redirect：禁用注册表重定向时，将 disable 设置为 true

external_database：如果禁用本地数据库选项，则配置外部数据库设置。 目前，Harbor 仅支持 PostgreSQL 数据库。 需要为 Harbor 核心、Notary 服务器和 Notary 签名者创建三个数据库。 这些表是在 Harbor 启动时自动生成的。
 子参数：harbor（host、port、db_name....）、notary_signer（host、port、db_name....）、notary_server（host、port、db_name....）

external_redis：配置外部redis实例
 子参数：host、passwort、sentinel_master_set、registry_db_index

metric：配置将 Harbor 实例指标暴露给指定的端口和路径
 子参数：enabled（启用该功能）port、path

pull时TLS证书问题

症状
[root@k8s-m1 scripts]# ctr i pull --user admin:i4Seeyon r.oso.plus/library/nginx:1.24.0
INFO[0000] trying next host                              error="failed to do request: Head \"https://r.oso.plus/v2/library/nginx/manifests/1.24.0\": tls: failed to verify certificate: x509: certificate signed by unknown authority" host=r.oso.plus
ctr: failed to resolve reference "r.oso.plus/library/nginx:1.24.0": failed to do request: Head "https://r.oso.plus/v2/library/nginx/manifests/1.24.0": tls: failed to verify certificate: x509: certificate signed by unknown authority

解决 --skip-verify, -k Skip SSL certificate validation
ctr i pull --user admin:i4Seeyon -k r.oso.plus/library/nginx:1.24.0
ctr i pull -k r.oso.plus/library/nginx:1.24.0

# 推拉测试

在安装有 containerd 的机子上执行测试。

# 拉取 - 来自 docker.io
ctr i pull --platform amd64 --platform arm64 docker.io/library/nginx:1.24.0
# 标记 - 修改本地镜像的tag
ctr i tag docker.io/library/nginx:1.24.0 r.oso.plus/library/nginx:1.24.0
# 推送 - 到 harbor 私仓
ctr i push --user admin:i4Seeyon -k r.oso.plus/library/nginx:1.24.0
# 查看 - 本地镜像
ctr i ls
# 删除 - 从 docker.io 拉取到本地的 nginx:1.24.0 镜像
ctr i rm r.oso.plus/library/nginx:1.24.0
ctr i rm docker.io/library/nginx:1.24.0
# 再次查看
ctr i ls
# 拉取 - 从 harbor 私仓拉取 需要登录则使用以下语句 -k 跳过 TLS 验证
ctr i pull --user admin:i4Seeyon -k r.oso.plus/library/nginx:1.24.0
# 拉取 - 从 harbor 私仓拉取 不需要登录则使用以下语句 -k 跳过 TLS 验证
ctr i pull -k r.oso.plus/library/nginx:1.24.0

# 拉取 - 到 k8s 集群的 k8s.io 名字空间中
ctr -n=k8s.io i pull -k r.oso.plus/library/nginx:1.24.0
ctr -n=k8s.io i ls | grep nginx

docker tag SOURCE_IMAGE[:TAG] r.oso.plus/test/REPOSITORY[:TAG]
docker push r.oso.plus/test/REPOSITORY[:TAG]

docker pull --platform amd64 docker.io/library/nginx:1.24.0
docker tag docker.io/library/nginx:1.24.0 r.oso.plus/test/nginx:1.24.0
docker push r.oso.plus/test/nginx:1.24.0

docker pull --platform amd64 alpine:3.18.4
docker pull --platform arm64 alpine:3.18.4

podman pull quay.io/curl/curl/curl:8.3.0
docker pull quay.io/curl/curl

# 这个重新标记后再上传会报错：ctr: content digest sha256:3d37375e11f1f459074bbe8a5d2d0a30c72f5cc5e2b963ab139e8c14f94263e7: not found
ctr i pull quay.io/curl/curl:latest -V

# 下面这三个OK 添加 --all-platforms 或 --platform amd64 等参数
ctr i pull --all-platforms quay.io/curl/curl:latest -V
ctr i tag quay.io/curl/curl:latest r.oso.plus/library/curl:latest
ctr i push --user admin:i4Seeyon -k r.oso.plus/library/curl:latest
nerdctl inspect r.oso.plus/library/curl:latest

ctr i pull --user admin:i4Seeyon -k r.oso.plus/library/curl:latest

containerd run --rm -d --name my-nginx r.oso.plus/library/nginx:1.24.0

harbor部署时后端存储为本地文件系统存储，后需要改为minio存储。是不是需要重新执行install.sh

是的，如果你已经部署了 Harbor 并且之前使用的是本地文件系统存储，现在想要改为使用 MinIO 作为后端存储，你需要重新执行 install.sh 脚本。
在 Harbor 的部署过程中，存储后端的配置是在安装时确定的，并且会影响到 Harbor 的数据存储方式。因此，要将存储后端从本地文件系统更改为 MinIO，你需要更新配置文件并重新执行安装脚本。
在进行更改之前，请确保你已经备份了 Harbor 的数据和配置文件，以防止数据丢失或配置错误。
以下是更改 Harbor 存储后端为 MinIO 的一般步骤：
停止 Harbor 服务：首先，停止当前运行的 Harbor 服务，以确保数据的一致性和完整性。
备份数据和配置文件：在进行更改之前，务必备份 Harbor 的数据和配置文件，以防止数据丢失或配置错误。
更新配置文件：编辑 harbor.yaml 配置文件，将存储后端的相关配置更改为 MinIO。根据你的具体需求，设置 MinIO 的访问密钥、桶名等参数。
执行安装脚本：重新执行 install.sh 脚本，以应用新的配置并重新部署 Harbor 服务。这将会更新 Harbor 的存储后端为 MinIO。
验证更改：等待安装完成后，验证 Harbor 是否成功使用 MinIO 作为后端存储。可以通过查看日志、检查 MinIO 桶的状态以及上传和下载镜像来验证。

[root@dev scripts]# ctr i tag quay.io/curl/curl:latest r.k8s.lan/library/curl:latest
r.k8s.lan/library/curl:latest
[root@dev scripts]# ctr i push r.k8s.lan/library/curl:latest
index-sha256:eb0face86650cd48716c57514a7c74197bd543501e70edde6263aec0eb57561e:    waiting        |--------------------------------------|
manifest-sha256:3ef599c9b25b8f086b7d38ef48c05056bf1a43bbe43cea3a672e8f16e0694186: waiting        |--------------------------------------|
manifest-sha256:e5b70dbb695510428a496515795ae906b1955a5c575cd7a87e2ab024ae4ed666: waiting        |--------------------------------------|
manifest-sha256:2e3d86d1105699eb0ec7d4434c19754d6993bdb911daed986d17d19b7e808b35: waiting        |--------------------------------------|
manifest-sha256:3d37375e11f1f459074bbe8a5d2d0a30c72f5cc5e2b963ab139e8c14f94263e7: waiting        |--------------------------------------|
manifest-sha256:7d93b841407df7a79be084d694744e2433564e5adf0a140070e03b3b62bf011c: waiting        |--------------------------------------|
elapsed: 0.1 s                                                                    total:   0.0 B (0.0 B/s)
ctr: content digest sha256:3d37375e11f1f459074bbe8a5d2d0a30c72f5cc5e2b963ab139e8c14f94263e7: not found

# 配置docker使用harbor私有仓库

待补充

# 配置containerd使用harbor私有仓库

参考文档

https://github.com/containerd/cri/blob/master/docs/registry.md (opens new window)

按照以下配置修改之后，拉取镜像时，使用 crictr 进行拉取和推送则不会报错：tls: failed to verify certificate: x509: certificate signed by unknown authority

但使用 ctr 命令进行 pull/push 时不得行，只能使用 --user 和 -k 参数规避。

当 insecure_skip_verify = true 时，不再需要设置 [plugins."io.containerd.grpc.v1.cri".registry.configs."r.oso.plus".auth]。

# 在文件 /etc/containerd/config.toml 中进行调整 一般是 160 行上下
vim /etc/containerd/config.toml

    [plugins."io.containerd.grpc.v1.cri".registry]
      config_path = ""

      [plugins."io.containerd.grpc.v1.cri".registry.auths]

      [plugins."io.containerd.grpc.v1.cri".registry.configs]
        [plugins."io.containerd.grpc.v1.cri".registry.configs."r.oso.plus".tls]
          insecure_skip_verify = true # 是否跳过证书认证
          ca_file = "/etc/containerd/certs.d/oso.plus/ca.cer" # CA 证书
          cert_file = "/etc/containerd/certs.d/oso.plus/oso.plus.cer" # harbor 证书
          key_file = "/etc/containerd/certs.d/oso.plus/oso.plus.key" # harbor 私钥
        [plugins."io.containerd.grpc.v1.cri".registry.configs."r.oso.plus".auth] # harbor 认证的账号密码 配置
          username = "admin" # harbor 用户
          password = "i4Seeyon" # harbor 密码
          # auth = ""
          # identitytoken = ""

      [plugins."io.containerd.grpc.v1.cri".registry.headers]

      [plugins."io.containerd.grpc.v1.cri".registry.mirrors]
        [plugin."io.containerd.grpc.v1.cri".registry.mirrors."r.oso.plus"]
          endpoint = ["https://r.oso.plus"] # harbor 自建私有仓库

    [plugins."io.containerd.grpc.v1.cri".x509_key_pair_streaming]
      tls_cert_file = ""
      tls_key_file = ""

# 将离线tar镜像文件导入到harbor私有仓库

大致过程如下：

1、首先将需要导入到私仓的 tar 镜像文件传到任意一台安装有 containerd 或 docker 的主机上，或使用已从其他仓库拉取到本地的镜像。这里使用 console 这台主机为例。

2、使用镜像导入命令 import 到 console 主机中。

3、重现 tag 镜像。主要是修改仓库地址。

4、推送重新 tag 后的镜像到私仓。

5、删除 console 主机上的同名镜像。

6、拉取私仓的镜像进行验证是否可用。

# 导入tar离线镜像文件

# 以部署 K8S 高可用集群所需的镜像 + calico 网络插件 为例
list=(
  coredns-v1.10.1.tgz
  etcd-3.5.9-0.tgz
  kube-apiserver.tar
  kube-controller-manager.tar
  kube-proxy.tar
  kube-scheduler.tar
  pause-3.9.tgz
  calico-cni.tar
  calico-node.tar
  calico-kube-controllers.tar
)
for x in "${list[@]}"; do ctr i import --platform amd64 "${x}"; done

# 检查导入结果

# 然后使用 ctr i ls 命令查看导入结果且记下对应镜像的 tag 标记
ctr i ls | awk 'NR>1 {print $1}'

docker.io/calico/cni:v3.26.1
docker.io/calico/kube-controllers:v3.26.1
docker.io/calico/node:v3.26.1
registry.k8s.io/coredns/coredns:v1.10.1
registry.k8s.io/etcd:3.5.9-0
registry.k8s.io/kube-apiserver-amd64:v1.28.2
registry.k8s.io/kube-controller-manager-amd64:v1.28.2
registry.k8s.io/kube-proxy-amd64:v1.28.2
registry.k8s.io/kube-scheduler-amd64:v1.28.2
registry.k8s.io/pause:3.9

# 根据检查结果给镜像重新打tag

# 注意需要在 私仓创建对应的项目
ctr i tag docker.io/calico/cni:v3.26.1 r.oso.plus/calico/cni:v3.26.1
ctr i tag docker.io/calico/cni:v3.26.1 r.oso.plus/calico/cni:v3.26.1
ctr i tag docker.io/calico/kube-controllers:v3.26.1 r.oso.plus/calico/kube-controllers:v3.26.1
ctr i tag docker.io/calico/node:v3.26.1 r.oso.plus/calico/node:v3.26.1
ctr i tag registry.k8s.io/coredns/coredns:v1.10.1 r.oso.plus/coredns/coredns:v1.10.1
ctr i tag registry.k8s.io/etcd:3.5.9-0 r.oso.plus/etcd:3.5.9-0
ctr i tag registry.k8s.io/kube-apiserver-amd64:v1.28.2 r.oso.plus/kube-apiserver-amd64:v1.28.2
ctr i tag registry.k8s.io/kube-controller-manager-amd64:v1.28.2 r.oso.plus/kube-controller-manager-amd64:v1.28.2
ctr i tag registry.k8s.io/kube-proxy-amd64:v1.28.2 r.oso.plus/kube-proxy-amd64:v1.28.2
ctr i tag registry.k8s.io/kube-scheduler-amd64:v1.28.2 r.oso.plus/kube-scheduler-amd64:v1.28.2
ctr i tag registry.k8s.io/pause:3.9 r.oso.plus/pause:3.9

以下是自动生成 tag、push、pull 的相关命令的 bash 脚本：auto-generation.sh。可根据需求自行调整。

#!/usr/bin/env bash

# 以下为 shell 自动处理命令 此命令会对所有能查询到的镜像自动生成 rm|tag|push|pull 的命令
# pull/push 的参数 --platform 后面跟随平台架构 x86_64=amd64 | aarch64 = arm64
# 生成之后 可自行调整 是否添加 名字空间 之类的。如：-n k8s.io

# 私仓地址
harborAddr="r.oso.plus"

# 用户名/密码
# user="$1"; pwd="$2"
user="yfc"; pwd="i4Seeyon"

# 名字空间 预留
# ns="k8s.io"

# 平台架构
archType="amd64"

# 本地镜像列表
i="$(ctr i ls | awk 'NR>1 {print $1}')"

# make sure user and pwd are defined
if [ -z "${user}" ]; then echo "user variable not defined"; exit 1; fi
if [ -z "${pwd}" ]; then echo "password variable not defined"; exit 1; fi
if [ -z "${i}" ]; then echo "image list is empty"; exit 1; fi
if [ -z "${harborAddr}" ]; then echo "harbor addr is empty"; exit 1; fi

tagFile="ctr-image-tag.sh"
pushFile="ctr-image-push.sh"
pullFile="ctr-image-pull.sh"
rmFile="ctr-image-rm.sh"

list=("${tagFile}" "${pushFile}" "${pullFile}" "${rmFile}")
for x in "${list[@]}"; do touch "${x}" && true >"${x}"; done

echo

# tag
echo "the image tag command is as follows"
while read -r line; do
    a="${line%%/*}"
    # a="${line%/*}"
    case "${a}" in
        "docker.io" )
            b="ctr i tag ${line} ${line/docker.io/r.oso.plus}"
            ;;
        "registry.k8s.io" )
            b="ctr i tag ${line} ${line/registry.k8s.io/r.oso.plus\/k8s}"
            ;;
        "registry.cn-hangzhou.aliyuncs.com" )
        	  b="ctr i tag ${line} ${line/registry.cn-hangzhou.aliyuncs.com\/google_containers/r.oso.plus\/k8s}"
            ;;
        "${harborAddr}" )
            continue
            ;;
    esac
    if [ "${b}" != "" ]; then echo "${b}"; fi
done <<< "${i}" | tee -a "${tagFile}"
echo

# push
echo "the image push command is as follows"
while read -r line; do
    a="${line%%/*}"
    # a="${line%/*}"
    case "${a}" in
        "docker.io" )
            c="ctr i push --platform ${archType} --user ${user}:${pwd} -k ${line/${a}/r.oso.plus}"
            ;;
        "registry.k8s.io" )
            c="ctr i push --platform ${archType} --user ${user}:${pwd} -k ${line/${a}/r.oso.plus\/k8s}"
            ;;
        "registry.cn-hangzhou.aliyuncs.com" )
        	  c="ctr i push --platform ${archType} --user ${user}:${pwd} -k ${line/registry.cn-hangzhou.aliyuncs.com\/google_containers/r.oso.plus\/k8s}"
            ;;
        "${harborAddr}" )
            continue
            ;;
    esac
    if [ "${c}" != "" ]; then echo "${c}"; fi
done <<< "${i}" | tee -a "${pushFile}"
echo

# pull
echo "the image pull command is as follows"
while read -r line; do
    a="${line%%/*}"
    # a="${line%/*}"
    case "${a}" in
        "docker.io" )
            d="ctr i pull --platform ${archType} --user ${user}:${pwd} -k ${line/${a}/r.oso.plus}"
            ;;
        "registry.k8s.io" )
            d="ctr i pull --platform ${archType} --user ${user}:${pwd} -k ${line/${a}/r.oso.plus\/k8s}"
            ;;
        "registry.cn-hangzhou.aliyuncs.com" )
        	  d="ctr i pull --platform ${archType} --user ${user}:${pwd} -k ${line/registry.cn-hangzhou.aliyuncs.com\/google_containers/r.oso.plus\/k8s}"
            ;;
        "${harborAddr}" )
            continue
            ;;
    esac
    if [ "${d}" != "" ]; then echo "${d}"; fi
done <<< "${i}" | tee -a "${pullFile}"
echo

# rm
echo "the image delete command is as follows"
while read -r line; do
    a="${line%%/*}"
    # a="${line%/*}"
    e="ctr i rm ${line}"
    if [ "${e}" != "" ]; then echo "${e}"; fi
done <<< "${i}" | tee -a "${rmFile}"
echo

while read -r line; do
    a="${line%%/*}"
    # a="${line%/*}"
    case "${a}" in
        "docker.io" )
            f="ctr i rm ${line/${a}/r.oso.plus}"
            ;;
        "registry.k8s.io" )
            f="ctr i rm ${line/${a}/r.oso.plus\/k8s}"
            ;;
        "registry.cn-hangzhou.aliyuncs.com" )
            f="ctr i rm ${line/registry.cn-hangzhou.aliyuncs.com\/google_containers/r.oso.plus\/k8s}"
            ;;
        "${harborAddr}" )
            continue
            ;;
    esac
    if [ "${f}" != "" ]; then echo "${f}"; fi
done <<< "${i}" | tee -a "${rmFile}"
echo

# 向私仓 push 镜像进行验证

检查或调整上面脚本自动创建的三个文件无误后。执行 push.list 文件即可

bash push.list

# 从私仓 pull 镜像进行验证

先执行以下命令，自动生成用于删除所有镜像的命令。

# rm
i="$(ctr i ls | awk 'NR>1 {print $1}')"
while read -r line; do if [ "${line}" != "" ]; then echo "ctr i rm ${line}"; fi; done <<< "${i}" | tee rm.list

确认文件内容无误后，执行删除。

务必注意这个命令会将所有镜像都列举出来进行删除。

bash rm.list

然后执行 pull.list 文件即可。

bash pull.list

# 镜像验证

以上步骤都没什么异常之后，可以尝试启动镜像容器进行验证。

# Harbor成员类型说明

项目管理员（Project Admin）:管理项目成员，删除项目，管理项目级的策略，读写、删除Artifact及项目中的其他资源。

项目维护人员（Master）:管理项目级的策略，读写、删除 Artifact及项目中的其他资源。注意：在 Harbor 2.0的后续版本中，该角色的英文名将改为maintainer，中文翻译不变。

开发者（Developer）: 读写Artifact及项目中的其他资源。

访客（Guest）: 对Artifact及项目中的其他资源有读权限。

受限访客（Limited Guest）:仅用于拉取Artifact，对项目中的其他资源如操作日志（Log）没有读权限。

总之，在Harbor中，不同的成员角色具有不同的权限，因此可以根据成员的需求和访问权限分配相应的角色。

# 将K8S集群所需镜像存放在harbor私仓


# 拉取镜像 - 全平台
ctr image pull --all-platforms registry.cn-hangzhou.aliyuncs.com/google_containers/kube-apiserver:v1.28.2
ctr image pull --all-platforms registry.cn-hangzhou.aliyuncs.com/google_containers/kube-controller-manager:v1.28.2
ctr image pull --all-platforms registry.cn-hangzhou.aliyuncs.com/google_containers/kube-scheduler:v1.28.2
ctr image pull --all-platforms registry.cn-hangzhou.aliyuncs.com/google_containers/kube-proxy:v1.28.2
ctr image pull --all-platforms registry.cn-hangzhou.aliyuncs.com/google_containers/pause:3.9
ctr image pull --all-platforms registry.cn-hangzhou.aliyuncs.com/google_containers/etcd:3.5.9-0
ctr image pull --all-platforms registry.cn-hangzhou.aliyuncs.com/google_containers/coredns:v1.10.1

# 拉取镜像 - 指定平台 - amd64
ctr image pull --platform amd64 registry.cn-hangzhou.aliyuncs.com/google_containers/kube-apiserver:v1.28.2
ctr image pull --platform amd64 registry.cn-hangzhou.aliyuncs.com/google_containers/kube-controller-manager:v1.28.2
ctr image pull --platform amd64 registry.cn-hangzhou.aliyuncs.com/google_containers/kube-scheduler:v1.28.2
ctr image pull --platform amd64 registry.cn-hangzhou.aliyuncs.com/google_containers/kube-proxy:v1.28.2
ctr image pull --platform amd64 registry.cn-hangzhou.aliyuncs.com/google_containers/pause:3.9
ctr image pull --platform amd64 registry.cn-hangzhou.aliyuncs.com/google_containers/etcd:3.5.9-0
ctr image pull --platform amd64 registry.cn-hangzhou.aliyuncs.com/google_containers/coredns:v1.10.1

# 修改镜像 - harbor 私有仓库
ctr image tag registry.cn-hangzhou.aliyuncs.com/google_containers/kube-apiserver:v1.28.2 r.oso.plus/k8s/kube-apiserver:v1.28.2
ctr image tag registry.cn-hangzhou.aliyuncs.com/google_containers/kube-controller-manager:v1.28.2 r.oso.plus/k8s/kube-controller-manager:v1.28.2
ctr image tag registry.cn-hangzhou.aliyuncs.com/google_containers/kube-scheduler:v1.28.2 r.oso.plus/k8s/kube-scheduler:v1.28.2
ctr image tag registry.cn-hangzhou.aliyuncs.com/google_containers/kube-proxy:v1.28.2 r.oso.plus/k8s/kube-proxy:v1.28.2
ctr image tag registry.cn-hangzhou.aliyuncs.com/google_containers/pause:3.9 r.oso.plus/k8s/pause:3.9
ctr image tag registry.cn-hangzhou.aliyuncs.com/google_containers/etcd:3.5.9-0 r.oso.plus/k8s/etcd:3.5.9-0
ctr image tag registry.cn-hangzhou.aliyuncs.com/google_containers/coredns:v1.10.1 r.oso.plus/k8s/coredns/coredns:v1.10.1

# 推送镜像 - harbor 私有仓库
# 如果需要推送到私仓 拉取镜像时 带上 --all-platforms 或 --platform amd64 参数
# 否则可能会报错 ctr: content digest sha256:7c8b276747b861f0b3189fd04539ad81251a6e93c302769ae92652ca3195f81c: not found
ctr image push --user yfc:i4Seeyon -k r.oso.plus/k8s/kube-apiserver:v1.28.2
ctr image push --user yfc:i4Seeyon -k r.oso.plus/k8s/kube-controller-manager:v1.28.2
ctr image push --user yfc:i4Seeyon -k r.oso.plus/k8s/kube-scheduler:v1.28.2
ctr image push --user yfc:i4Seeyon -k r.oso.plus/k8s/kube-proxy:v1.28.2
ctr image push --user yfc:i4Seeyon -k r.oso.plus/k8s/pause:3.9
ctr image push --user yfc:i4Seeyon -k r.oso.plus/k8s/etcd:3.5.9-0
ctr image push --user yfc:i4Seeyon -k r.oso.plus/k8s/coredns/coredns:v1.10.1

# 删除镜像
ctr image rm registry.cn-hangzhou.aliyuncs.com/google_containers/kube-apiserver:v1.28.2
ctr image rm registry.cn-hangzhou.aliyuncs.com/google_containers/kube-controller-manager:v1.28.2
ctr image rm registry.cn-hangzhou.aliyuncs.com/google_containers/kube-scheduler:v1.28.2
ctr image rm registry.cn-hangzhou.aliyuncs.com/google_containers/kube-proxy:v1.28.2
ctr image rm registry.cn-hangzhou.aliyuncs.com/google_containers/pause:3.9
ctr image rm registry.cn-hangzhou.aliyuncs.com/google_containers/etcd:3.5.9-0
ctr image rm registry.cn-hangzhou.aliyuncs.com/google_containers/coredns:v1.10.1

ctr image rm registry.k8s.io/kube-apiserver:v1.28.2
ctr image rm registry.k8s.io/kube-controller-manager:v1.28.2
ctr image rm registry.k8s.io/kube-scheduler:v1.28.2
ctr image rm registry.k8s.io/kube-proxy:v1.28.2
ctr image rm registry.k8s.io/pause:3.9
ctr image rm registry.k8s.io/etcd:3.5.9-0
ctr image rm registry.k8s.io/coredns/coredns:v1.10.1

ctr image rm sha256:55f13c92defb1eb854040a76e366da866bdcb1cc31fd97b2cde94433c8bf3f57
ctr image rm sha256:73deb9a3f702532592a4167455f8bf2e5f5d900bcc959ba2fd2d35c321de1af9
ctr image rm sha256:7a5d9d67a13f6ae031989bc2969ec55b06437725f397e6eb75b1dccac465a7b8
ctr image rm sha256:c120fed2beb84b861c2382ce81ab046c0ae612e91264ef7c9e61df5900fa0bb0
ctr image rm sha256:cdcab12b2dd16cce4efc5dd43c082469364f19ad978e922d110b74a42eff7cce
ctr image rm sha256:e6f1816883972d4be47bd48879a08919b96afcd344132622e4d444987919323c
ctr image rm sha256:ead0a4a53df89fd173874b46093b6e62d8c72967bbf606d672c9e8c9b601a4fc

ctr i rm r.oso.plus/k8s/coredns/coredns:v1.10.1
ctr i rm r.oso.plus/k8s/etcd:3.5.9-0
ctr i rm r.oso.plus/k8s/kube-apiserver:v1.28.2
ctr i rm r.oso.plus/k8s/kube-controller-manager:v1.28.2
ctr i rm r.oso.plus/k8s/kube-proxy:v1.28.2
ctr i rm r.oso.plus/k8s/kube-scheduler:v1.28.2
ctr i rm r.oso.plus/k8s/pause:3.9

# 获取 Harbor 中镜像信息

# 命令行获取Harbor镜像清单

适用于可以接触 harbor 及 minio 等存储服务器的场景。

# 根据配置文件查找数据存储目录
grep data_volume /apps/harbor/harbor.yml
# data_volume: /data/harbor

# 进入到Harbor的数据目录下
cd /data/harbor/registry

# 如果使用非本地的对象存储则需要到对象存储所在服务器下去操作
# cd /data/minio/disk1/harbor

# 搜索并创建一个镜像列表文件
find docker/ -type d -name "current" | sed 's|docker/registry/v2/repositories/||g;s|/_manifests/tags/|:|g;s|/current||g' | sort > images.list

# Shell脚本获取Harbor镜像列表

适用于不能接触 harbor 及 minio 等存储服务器的场景。

大致思路：通过调用 harbor api，先获取所有项目列表，再循环获取每个项目下的镜像名称，再循环获取某个镜像的所有tag版本，最后以指定格式输出到镜像清单文件中。

# 查看API版本

由于 harbor 的 API 有 v1 和 v2 两个版本，每个版本的 API 调用方法都不一样。所以，根据 harbor 的 api 版本号编写不同的 shell 脚本。

使用浏览器打开链接：https://r.oso.plus/api/version (opens new window)，即可得到版本号。
使用以下命令获取 harbor 的 api 版本号。

# 可将 r.oso.plus 替换为实际的 IP地址或域名加端口
curl https://r.oso.plus/api/version -k

# Harbor API v1 的 shell 脚本实现

cat get-harbor-image-list-v1.sh

#!/usr/bin/env bash
#
# 镜像清单文件
saveFile="harbor-image-$(date '+%Y-%m-%d').list"
# harbor 连接地址
addr="https://r.oso.plus"
# harbor 连接凭证，包含用户名和密码，因为是获取全部的镜像，只有 admin 用户才有该权限
credentials="admin:i4Seeyon"

# 获取 harbor 中有哪些项目
projectList=$(curl -u "${credentials}" -X GET "${addr}/api/projects" -H "Content-Type: application/json" | grep name | awk '/"name": /' | awk -F '"' '{print $4}')

for project in ${projectList}; do
    # 循环获取每个项目下所有的镜像
    imageNames=$(curl -u "${credentials}" -X GET "${addr}/api/search?q=${project}" -H "Content-Type: application/json" | grep "repository_name" | awk -F "\"" '{print $4}')
    for image in ${imageNames}; do
        # 循环获取每个镜像所有的标签（版本）
        imageTags=$(curl -u "${credentials}" -X GET "${addr}/api/repositories/${image}/tags" -H "Content-Type: application/json" | awk '/"name": /' | awk -F '"' '{print $4}')
        for tag in ${imageTags}; do
            # 将获取到的镜像完整路径存档到镜像清单文件
            echo "${addr}/${image}:${tag}" | grep -v Base | grep -v image | grep -v CentOS >> "${saveFile}"
        done
    done
done

# 执行脚本
bash get-harbor-image-list-v1.sh

# Harbor API v2 的 shell 脚本实现

cat get-harbor-image-list-v2.sh

#!/usr/bin/env bash
#
# harbor 访问地址
addr="https://r.oso.plus"
# 登录凭证
credentials=admin:i4Seeyon
# 镜像清单文件
saveFile="harbor-image-$(date '+%Y-%m-%d').list"
# 镜像tar包存放路径
# tarFileDir=/backup/harbor

set -x
# 获取Harbor中所有的项目（projects）
projectList=$(curl -u "${credentials}" -H "Content-Type: application/json" -X GET "${addr}/api/v2.0/projects" -k | python -m json.tool | grep name | awk '/"name": /' | awk -F '"' '{print $4}')

for project in ${projectList};do
   # 循环获取项目下所有的镜像
    imageNames=$(curl -u "${credentials}" -H "Content-Type: application/json" -X GET "${addr}/api/v2.0/projects/${project}/repositories" -k | python -m json.tool | grep name | awk '/"name": /' | awk -F '"' '{print $4}')
    for image in ${imageNames};do
        # 循环获取镜像的版本（tag)
        imageTags=$(curl -u "${credentials}" -H "Content-Type: application/json" -X GET "${addr}/v2/${image}/tags/list" -k | awk -F '"'  '{print $8,$10,$12}')
        for tag in ${imageTags};do
            # 格式化输出镜像信息
            echo "${addr}/${image}:${tag}" >> "${saveFile}"
        done
    done
done

# 执行脚本
bash get-harbor-image-list-v2.sh

# 将Harbor中的镜像制作成tar包

前面通过shell脚本获取harbor中的镜像列表，并以Harbor地址:服务端口/项目名称/镜像名称:tag的格式输出到文件中。

接下来可根据该文件批量pull镜像到本地，然后制作成tar包。

# 脚本待调整
cat image-pull.sh

#!/usr/bin/env bash
#
# 使用docker从镜像文件中下载镜像-将下载的镜像进行打包保存-删除下载到本地的镜像-将封装好的镜像包移动到备份目录
Image_tags=$(uniq $Images_File)
for image_tag in $Image_tags;do
    image_Name=$(echo $image_tag | awk -F/ '{print $3}' |  awk -F: '{print $1}')
    image_Lable=$(echo $image_tag | awk -F/ '{print $3}' |  awk -F: '{print $2}')
    docker pull $image_tag
    docker save $image_tag  -o $image_Name-$image_Lable.tar
    docker rmi  $image_tag
    mv $image_Name-$image_Lable.tar  $Tar_File
done

chmod +x image-pull.sh

# 集群部署

# 方案简述

本环境的集群部署，指主从复制+负载均衡的高可用部署方式，严格来说，不算是通常所说的集群模式。

一般的高可用部署架构有很多种，可根据自己的实际业务场景选择或组合。亦可参照官方文档，基于 k8s 集群进行高可用部署。

有些方案，是通过把 redis、postgresql、存储等等剥离出来分别独立组建集群的方案。此方案带来极大的实施、运维成本，并且实际意义不大。不建议采用。

另外，一般情况下，单机部署即可保证性能和日常应用，如非必要，可不用做集群部署。

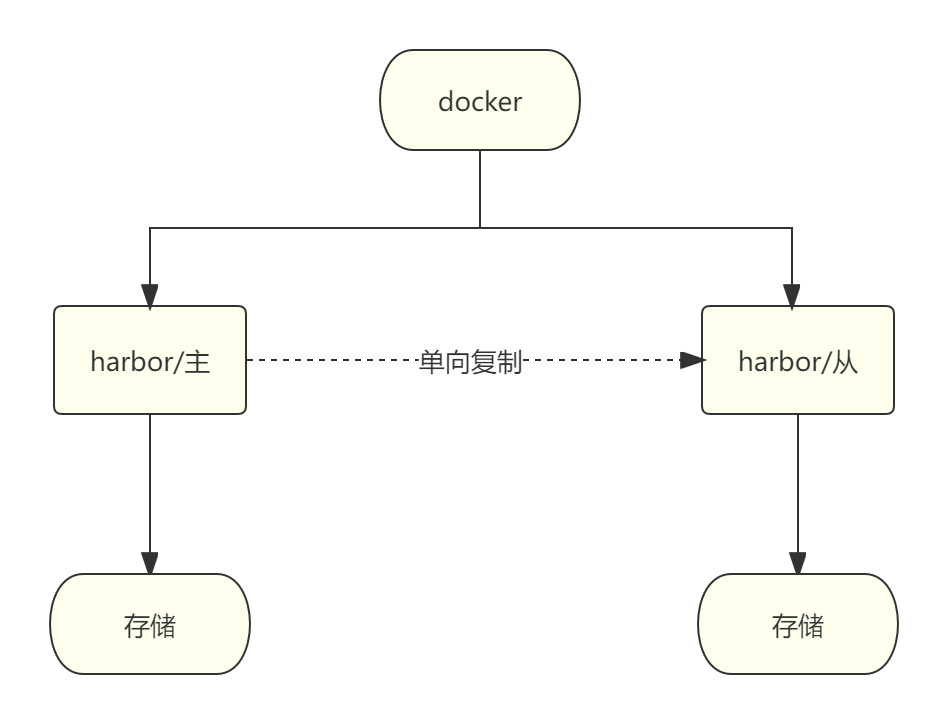

# 主备模式

部署简单，主节点宕机后手动切换到备节点，同一时间只有一个节点提供服务。一个节点的资源未能充分利用。

processon

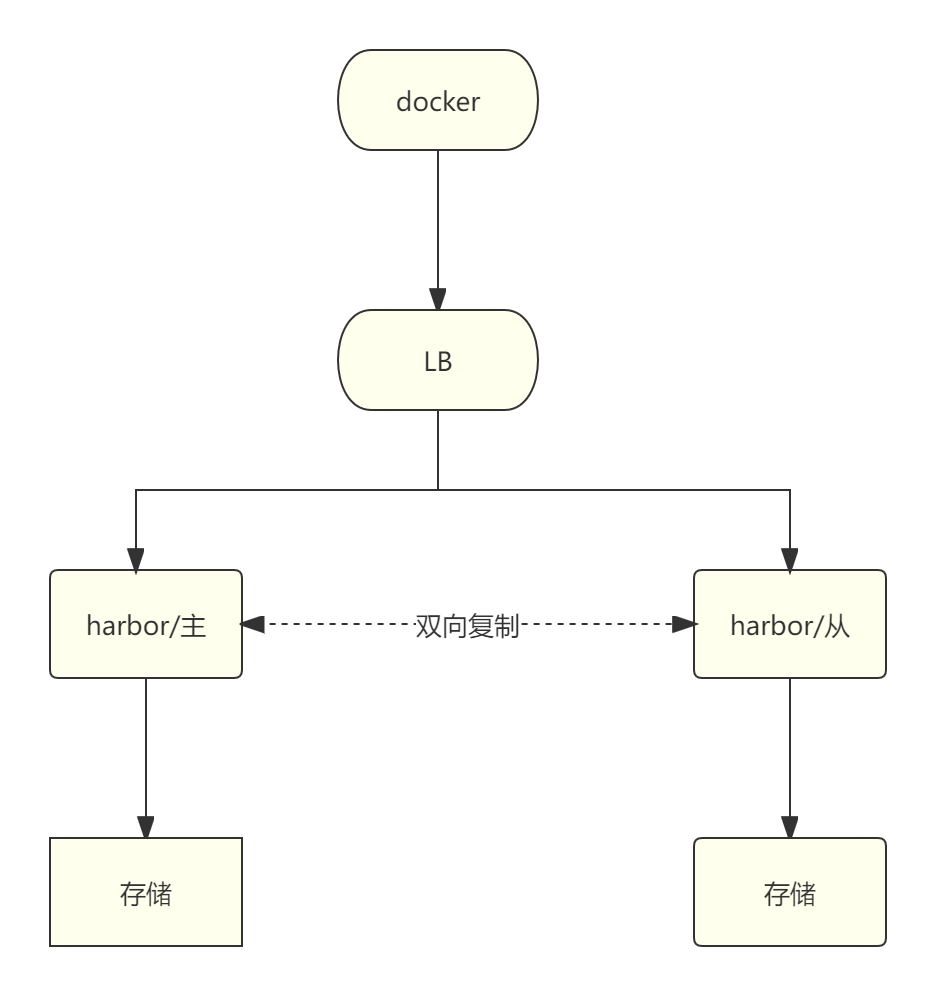

# 双主复制

部署简单，两个节点同时提供服务，前端有负载均衡调度。两个节点的资源被充分利用。

processon

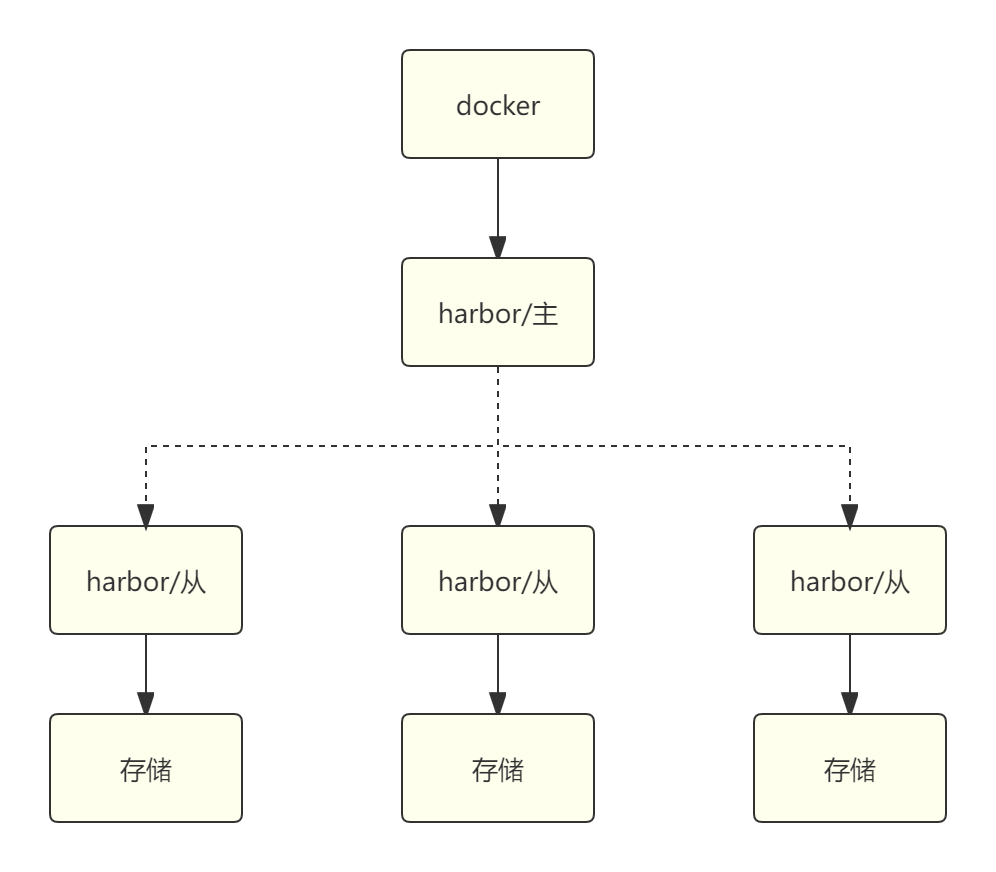

# 一主多从

此方案有很多种组合，仅提供其中一种架构做参考。对于私有化部署来说，意义不大，否则就直接使用云服务提供的了。

processon

# 实施部署

harbor 对外提供提供服务时，客户端直连 harbor 服务或通过代理转发服务。

# keepalived 和 nginx/haproxy

在 harbor 双向复制架构中，使用 keepalived 提供一个 VIP 进行切换和使用 nginx 或 haproxy 进行代理各有优缺点。

使用 keepalived 提供 VIP 进行切换的优点：

实现简单：keepalived是轻量级软件，易于安装和配置。
负载均衡：keepalived支持基于轮询、随机等算法的负载均衡。
故障切换：当主服务器出现故障时，VIP会自动切换到备用服务器上。

使用 nginx 或 haproxy 进行代理的优点：

功能强大：nginx 和 haproxy 都是高性能的代理软件，具有丰富的功能和特性。
负载均衡：nginx 和 haproxy 都支持基于轮询、权重等算法的负载均衡。
会话保持：nginx 和 haproxy 都可以实现会话保持，确保同一用户的请求被转发到同一台服务器。
健康检查：nginx 和 haproxy 都具有健康检查功能，可以检测后端服务器的状态，避免将请求转发给故障的服务器。

总之，如果对性能要求不高且实现简单，可以选择使用 keepalived 提供 VIP 进行切换。如果对性能要求较高，需要更多的功能和特性，可以选择使用 nginx 或 haproxy 进行代理。

鉴于测试目的，以及实际生产环境中的情况，本环境采用双主复制高可用方案。

此方案比较适合各种私有化部署的场景需求。

关于前端负载均衡的部署可参考相关文档进行部署，这里不再赘述。

processon {width="5.763888888888889in" height="5.0462959317585305in"}

# 常用的命令

# 使用脚本在harbor中创建项目

vim create_project_harbor.sh

#!/usr/bin/env bash

url="https://r.oso.plus"
user="admin"
passwd="i4Seeyon"
harbor_projects=(
    library
    kubesphereio
    kubesphere
    argoproj
    calico
    coredns
    openebs
    csiplugin
    minio
    mirrorgooglecontainers
    osixia
    prom
    thanosio
    jimmidyson
    grafana
    elastic
    istio
    jaegertracing
    jenkins
    weaveworks
    openpitrix
    joosthofman
    nginxdemos
    fluent
    kubeedge
    openpolicyagent
)
for project in "${harbor_projects[@]}"; do
    echo "creating $project"
    curl -u "${user}:${passwd}" -X POST -H "Content-Type: application/json" "${url}/api/v2.0/projects" -d "{ \"project_name\": \"${project}\", \"public\": true}" -k #curl命令末尾加上 -k
done

bash offline-installation-tool.sh -s -l images-list.txt -d ./kubesphere-images
bash offline-installation-tool.sh -l images-list.txt -d ./kubesphere-images -r r.oso.plus

# 填坑

# harbor服务正常，本机测试正常，局域网其他地址不能访问。

curl -kL -u admin:i4Seeyon -X GET "http://192.168.100.199/api/v2.0/users/current"
curl -kL -u admin:i4Seeyon -X GET "https://192.168.100.199/api/v2.0/users/current"

情况发生在openEuler 24.03 LTS 版本中。

原因：ipv4流量转发未开启

[root@dev scripts]# sysctl net.ipv4.ip_forward
net.ipv4.ip_forward = 1

解决：开启转发并重启服务器

sed -i 's|net.ipv4.ip_forward = 0|net.ipv4.ip_forward = 1|' /etc/sysctl.conf
sysctl -p
sysctl net.ipv4.ip_forward
# reboot

排查过程：

万能的重启

调整docker-compose.yaml

重装harbor

调整nginx端口映射

关闭防火墙

关闭selinux

调整端口到高于1024的8080和8443

检查路由

检查harbor容器日志

# docker logs -f harbor-<name>
docker compose -f /apps/harbor/docker-compose.yaml ps -a
docker compose -f /apps/harbor/docker-compose.yaml down
docker compose -f /apps/harbor/docker-compose.yaml up -d

检查路由和网络桥接等情况

yum install -y bridge-utils
brctl show
ip route
lsof -i :8080; lsof -i :8443
iptables -L

部署命令历史

docker compose -f /apps/harbor/docker-compose.yaml ps -a
docker logs -f harbor-portal
iptables -L
docker info
brctl show
yum install -y bridge-utils
brctl show
systemctl stop harbor
brctl show
docker compose -f /apps/harbor/docker-compose.yaml down
brctl show
docker compose -f /apps/harbor/docker-compose.yaml up -d
brctl show
lsof -i:1080
lsof -i:8080
lsof -i :8080
lsof -i :8443
lsof -i :22
firewall-cmd --list-ports
systemctl restart firewalld
firewall-cmd --list-ports
systemctl status firewalld
firewall-cmd --list-ports
systemctl stop firewalld
firewall-cmd --list-ports
sysctl net.ipv4.ip_forward
vim /etc/sysctl.conf
sysctl -p
systemctl restart network
systemctl restart networking
systemctl restart
vim /etc/sysctl.conf
sysctl -p
docker compose -f /apps/harbor/docker-compose.yaml ps -a
docker compose -f /apps/harbor/docker-compose.yaml down
docker compose -f /apps/harbor/docker-compose.yaml up -d
vim /apps/harbor/docker-compose.yaml
docker network ls
docker compose -f /apps/harbor/docker-compose.yaml up -d
brctl
brctl show
docker compose -f /apps/harbor/docker-compose.yaml down
brctl show
compose -f /apps/harbor/docker-compose.yaml up -d
docker compose -f /apps/harbor/docker-compose.yaml ps -a
docker compose -f /apps/harbor/docker-compose.yaml up -d
brctl show
iptables -F && iptables -X && iptables -t nat -F && iptables -t nat -X && iptables -t mangle -F && iptables -t mangle -X && iptables -P INPUT ACCEPT && iptables -P FORWARD ACCEPT && iptables -P OUTPUT ACCEPT
brctl show
docker compose -f /apps/harbor/docker-compose.yaml up -d
docker compose -f /apps/harbor/docker-compose.yaml down
brctl show
reboot
cd "/seeyon/scripts"
mkdir -p /seeyon/scripts && cd /seeyon/scripts
pwd
ls
curl -vkL https://192.168.100.199
vim /apps/harbor/docker-compose.yaml
vim /apps/harbor/config/proxy/nginx.conf
ls /apps/harbor/certs/
systemctl stop firewalld
vim /apps/harbor/docker-compose.yaml
docker images -a
docker compose -f /apps/harbor/docker-compose.yaml ps -a
docker compose -f /apps/harbor/docker-compose.yaml ps
docker compose -f /apps/harbor/docker-compose.yaml ps -a
docker logs -f harbor-nginx
docker logs -f harbor-db
docker logs -f harbor-core
date
docker logs -f harbor-db
docker compose -f /apps/harbor/docker-compose.yaml ps -a
docker logs -f harbor-registry
systemctl stop firewalld
ip a
hostname -I
vim /apps/harbor/docker-compose.yaml
systemctl status harbor
docker compose -f /apps/harbor/docker-compose.yaml ps -a
docker logs -f harbor-registry
docker compose -f /apps/harbor/docker-compose.yaml ps -a
docker logs -f harbor-core
docker compose -f /apps/harbor/docker-compose.yaml ps -a
docker logs -f harbor-registryctl
docker compose -f /apps/harbor/docker-compose.yaml ps -a
mkdir -p /seeyon/scripts && cd /seeyon/scripts
docker logs -f harbor-registryctl
docker compose -f /apps/harbor/docker-compose.yaml ps -a
brctl show
docker compose -f /apps/harbor/docker-compose.yaml down
brctl show
docker compose -f /apps/harbor/docker-compose.yaml up -d
brctl show
vim /etc/selinux/config
ss -tlnpu
vim /apps/harbor/docker-compose.yaml
vim /apps/harbor/config/proxy/nginx.conf
docker compose -f /apps/harbor/docker-compose.yaml down
docker compose -f /apps/harbor/docker-compose.yaml up -d

# 运行 Harbor 时用到的镜像

在运行 Harbor 时，并不是所有镜像都会同时被使用。Harbor 是一个由多个组件组成的分布式系统，每个组件负责不同的功能。根据 Harbor 的架构和部署模式，以下是一些常见的组件及其对应的镜像：

镜像名称	是否必用	说明
`goharbor/harbor-core`	必用	核心服务
`goharbor/harbor-portal`	必用	用户界面
`goharbor/harbor-jobservice`	必用	后台任务服务
`goharbor/registry-photon`	必用	镜像存储和分发
`goharbor/harbor-registryctl`	必用	Registry 管理
`goharbor/harbor-db`	必用	PostgreSQL 数据库
`goharbor/harbor-log`	必用	日志服务
`goharbor/redis-photon`	必用	缓存和会话存储
`goharbor/nginx-photon`	必用	反向代理
`goharbor/trivy-adapter-photon`	可选	漏洞扫描（需启用）
`goharbor/harbor-exporter`	可选	监控指标导出（需启用）
`goharbor/prepare`	不用	仅用于安装或升级

# 实际运行时用到的镜像

在默认情况下，运行 Harbor 时会用到以下 9 个镜像：

goharbor/harbor-core
goharbor/harbor-portal
goharbor/harbor-jobservice
goharbor/registry-photon
goharbor/harbor-registryctl
goharbor/harbor-db
goharbor/harbor-log
goharbor/redis-photon
goharbor/nginx-photon

如果启用了漏洞扫描功能，还会用到：

goharbor/trivy-adapter-photon

如果启用了监控功能，还会用到：

goharbor/harbor-exporter

# 启用exporter

从 2.3.0 版本开始支持启用 harbor-exporter 来暴露一些数据指标给 prometheus 收集。

参考链接：https://goharbor.io/docs/2.12.0/install-config/configure-yml-file/

在 harbor.yml 文件中配置。

# 取消以下 4 行注释 且把 enabled: false 调整为 enabled: true
metric:
  enabled: true
  port: 9090
  path: /metrics

# 执行安装或更新
./install.sh --with-trivy

# 测试
curl http://192.168.100.193:9090/metrics

# 安全相关

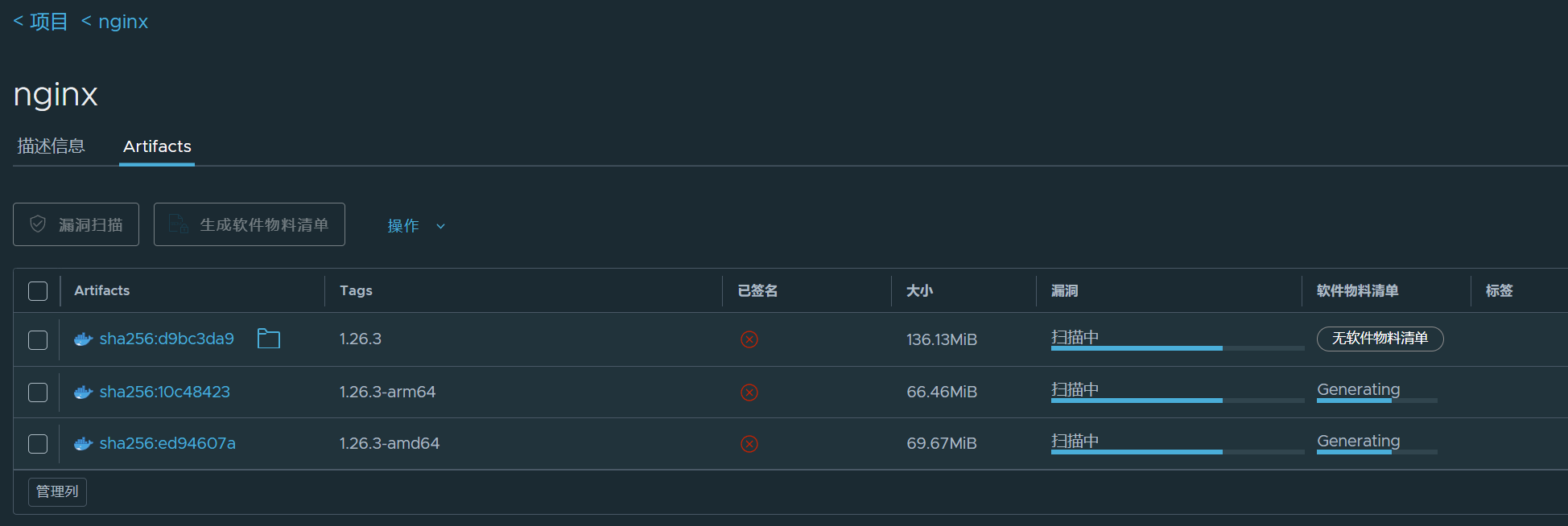

# 手动扫描镜像

法一：进入项目页签，选择对应镜像进行扫描。

法二：在审查服务里设置扫描器进行扫描。

# 自动扫描镜像

harbor 2.11.0 开始支持自动生成和手动生成软件物料清单（SBOM）

官方资料：https://goharbor.io/docs/edge/administration/sbom-integration/

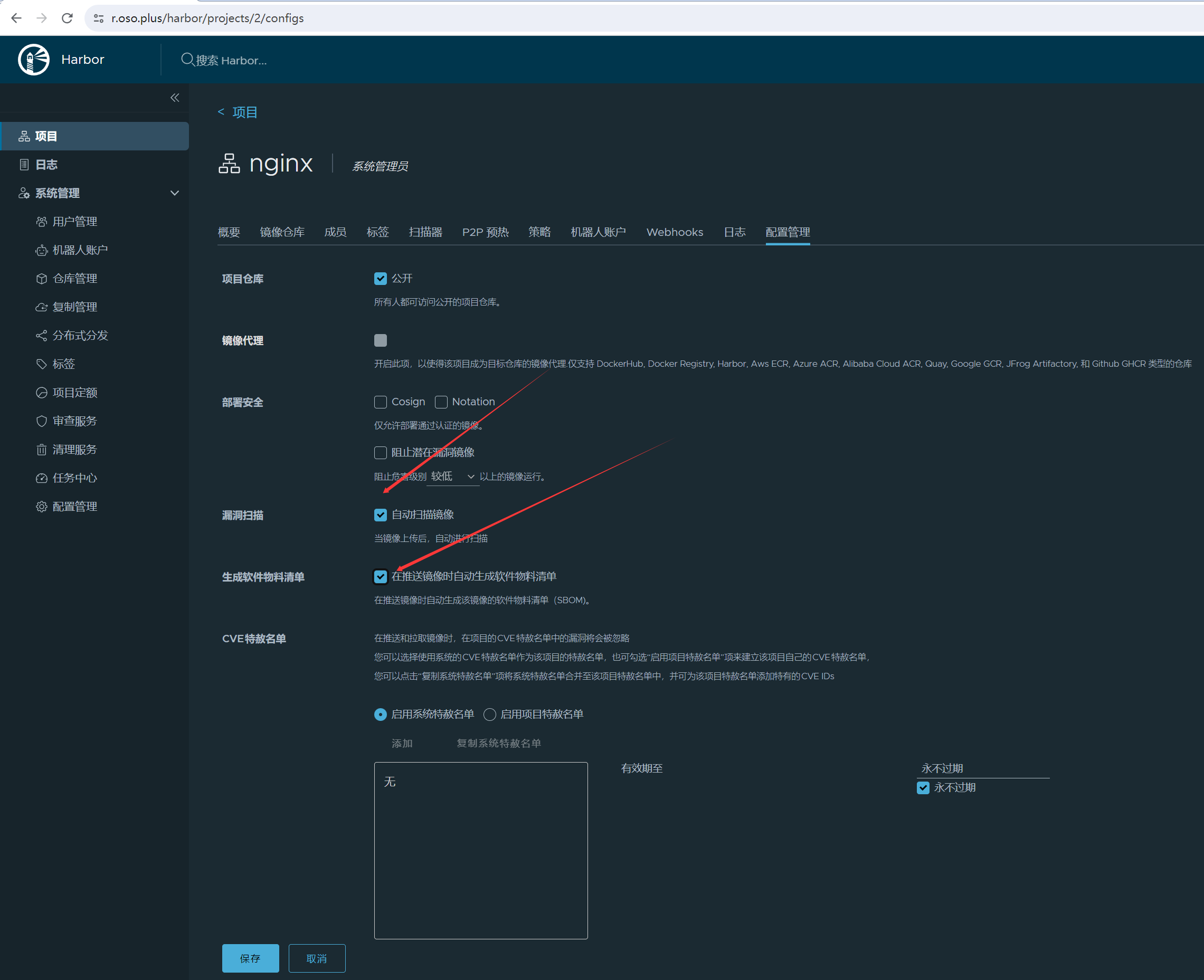

# 在推送镜像时将自动生成和扫描

对于使用Docker-compose部署的Harbor，可编辑harbor.yml文件，添加或修改以下配置项：

core:
  quota_update_provider: redis这些设置有助于优化资源消耗，包括数据库连接、CPU和内存使用率等，从而确保在高并发情况下也能平稳运行。

编撰人：yangfc

快速跳转

手动部署

← 工具部署工具部署 →
