# 金山文档中台集成运行逻辑图
# 背景
V5产品集成了金山WebOffice文档中台（金山在线编辑、在线预览服务），客户想知道集成的细节，期望有一个逻辑运行图做归档记录。
# 解决方案
# 集成部署架构图

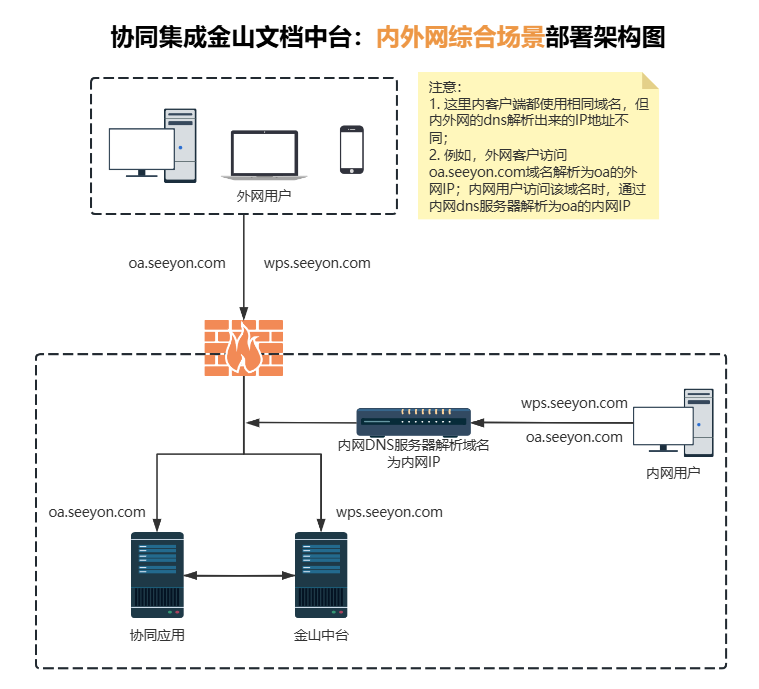

协同集成金山文档中台的部署架构图如下，主要网络要求：
1、客户端需要即能访问协同OA，又能访问金山中台服务
2、协同OA服务与金山中台服务需要网络互通
# 预览和编辑渲染逻辑图

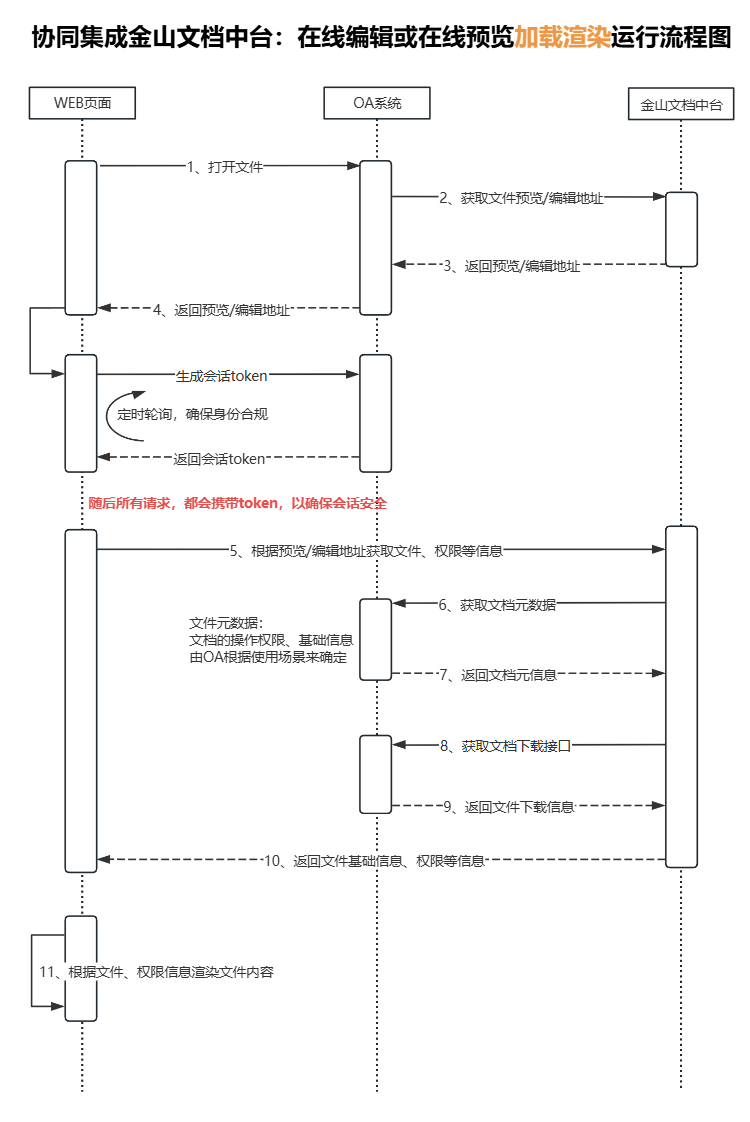

金山在线预览和在线编辑初始化、渲染显示文件的过程是一样的，涉及到的关键动作都在逻辑图中标注：
# 在线编辑保存逻辑图

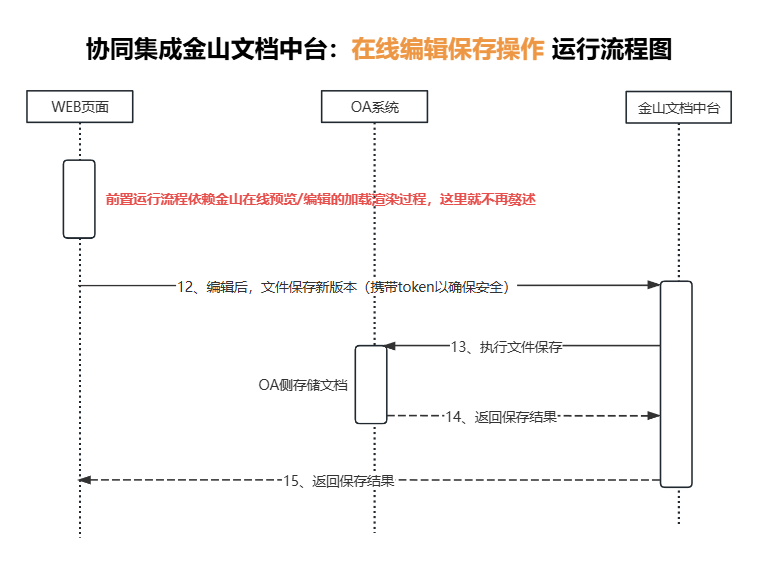

金山在线编辑保存操作运行逻辑如下图所示：
编撰人：het
